bg Инсталиране
190 WILO SE 2019-07
Положеният от монтажника захранващ кабел да се прокара през кабелните
съединения с резба и да се фиксира. Свържете жилата към главния прекъсвач
съгласно схемата на свързване.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

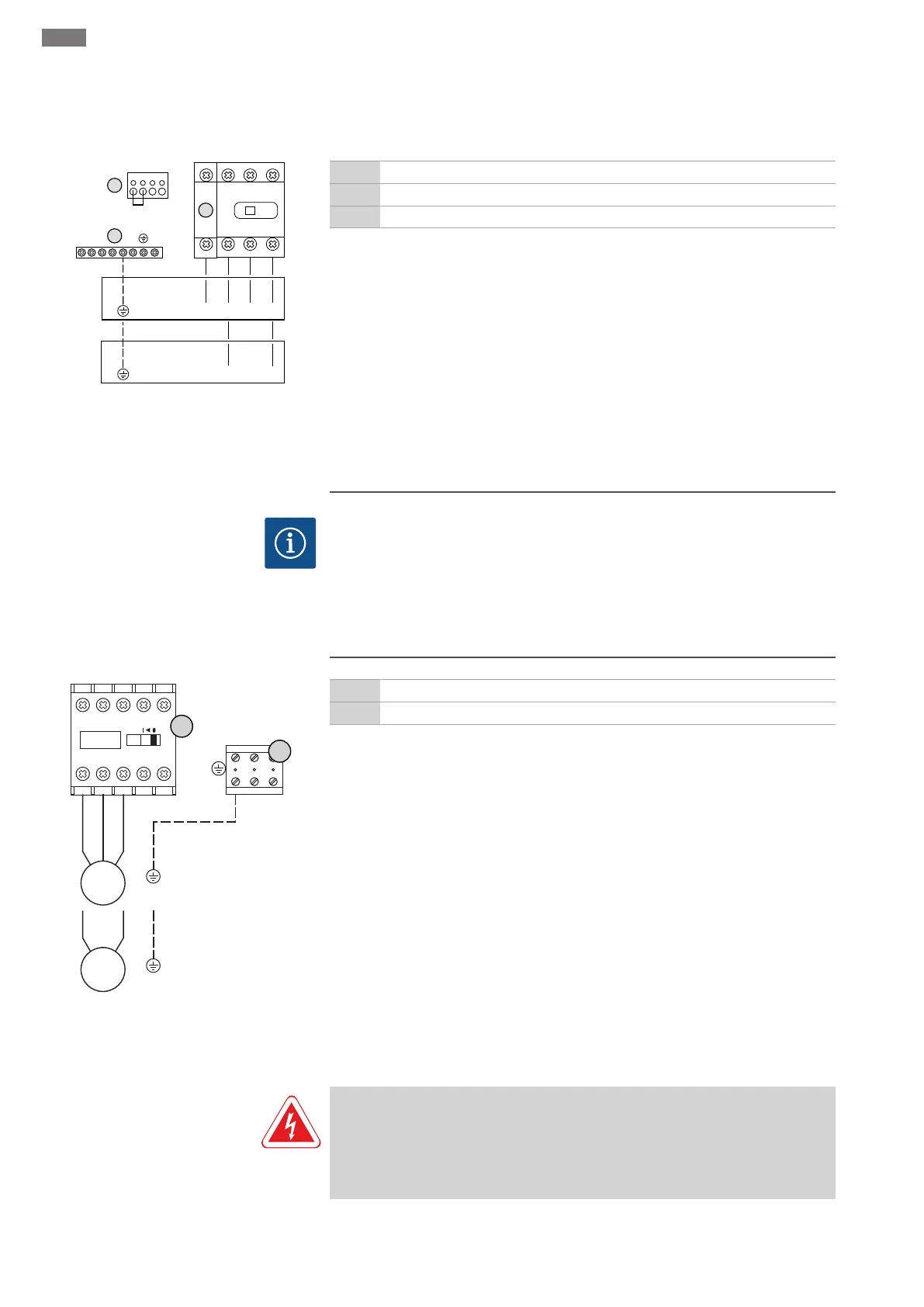

Fig.8: Захранване от мрежата Wilo-Control
ECe-B...
1 Главен прекъсвач
2 Регулиране на мрежовото напрежение
3 Клеморед: Земя (PE)
Захранване от мрежата 1~230V:
▪Кабел: 3-жилен
▪Жило: L, N, PE
▪Регулиране на мрежовото напрежение: Мост 230/COM
Захранване от мрежата 3~380V:
▪Кабел: 5-жилен
▪Жило: L1, L2, L3, N, PE
▪Регулиране на мрежовото напрежение: Мост 230/COM
Захранване от мрежата 3~400V:
▪Кабел: 5-жилен
▪Жило: L1, L2, L3, N, PE
▪Регулиране на мрежовото напрежение: Мост 230/COM
6.5.5 Захранване от мрежата: Помпа с
постоянни обороти
ЗАБЕЛЕЖКА
Въртящо се поле захранване от мрежата и присъединяване на
помпата
Въртящото се поле се провежда от свързване към мрежата директно към
връзката на помпата. Проверете за необходимото въртящо се поле на
свързваните помпи (въртящо се надясно или наляво)! Спазвайте инструкцията
за експлоатация на помпите.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Свързване на помпата
3 Клеморед: Земя (PE)
5 Контактор
Положеният от монтажника захранващ кабел да се прокара през кабелните
съединения с резба и да се фиксира. Свържете жилото към контактора според
схемата на свързване.
6.5.5.1 Настройте контрола на тока на
мотора
ОПАСНОСТ
Опасност за живота поради електрически ток!
При работи по отвореното табло за управление съществува опасност за
живота! Детайлите са под електрически ток! Работите да се извършват винаги
от електротехник.
