8

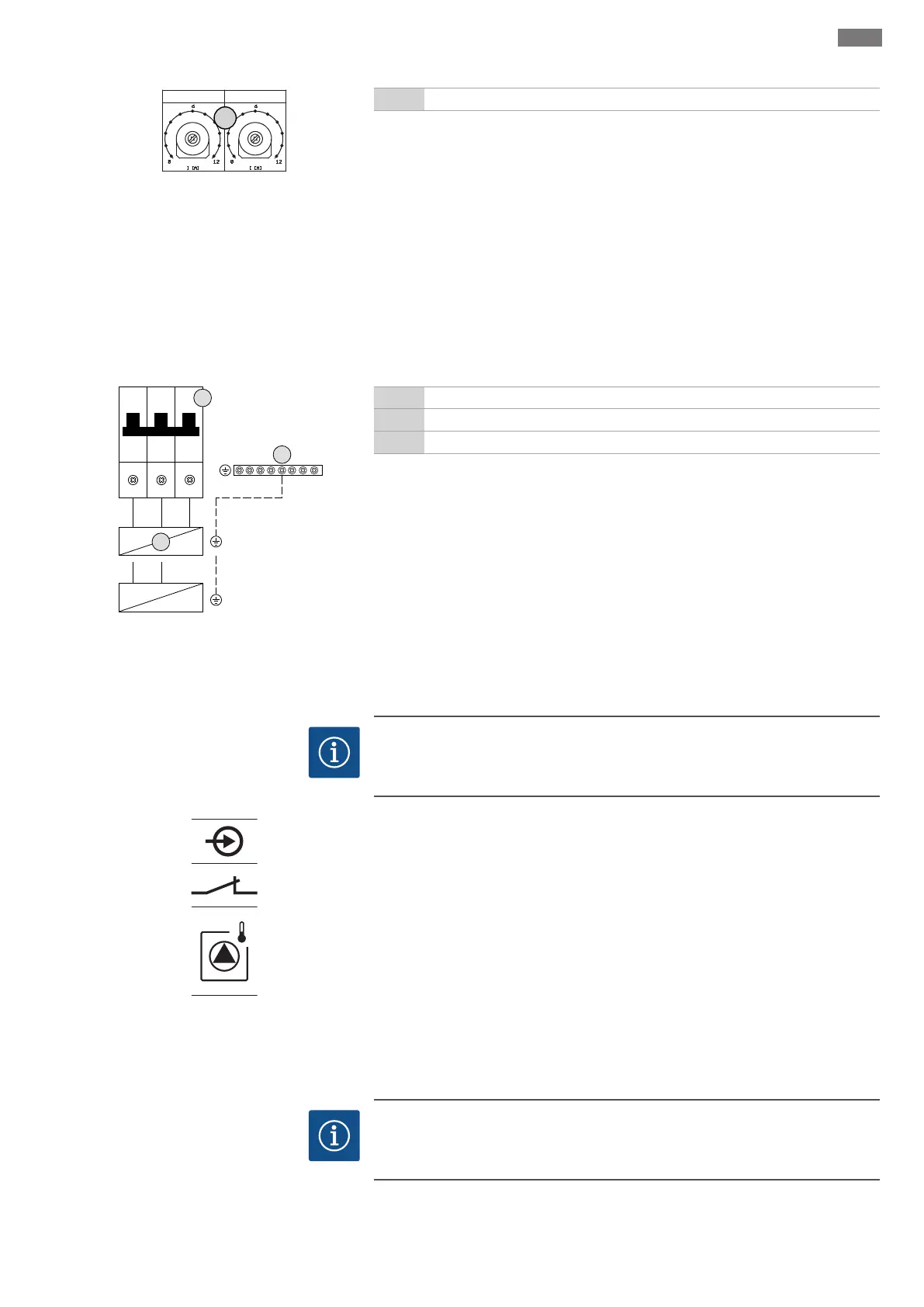

Fig.10: Настройте контрола на тока на
мотора
8 Потенциометър за контрол на тока на мотора
След свързването на помпата, настройте допустимия номинален ток с
потенциометъра:
▪Настройте при пълно натоварване номиналния ток според фирмената табелка.
▪При частично натоварване номиналният ток да бъде настроен 5% над измерения
ток в работната точка.
Точно регулиране на контрола на тока на мотора може да стане по време на
пускане в експлоатация. Тук могат да се покажат следните стойности чрез
менюто:
▪Текущо измерен работен ток на помпата (Меню 4.29-4.31)
▪Настроен номинален ток на контрола на мотора (Меню 4.25-4.27)
6.5.6 Захранване от мрежата: Помпа с
променливи обороти
(електронно регулируеми
помпи)
Fig.11: Свързване на помпата
3 Клеморед: Земя (PE)
5 Автоматичен защитен прекъсвач
FC Честотен преобразувател
Положеният от монтажника захранващ кабел да се прокара през кабелните
съединения с резба и да се фиксира. Свържете жилото към защитен прекъсвач
според схемата на свързване.
6.5.7 Свързване на термична защита
на мотора
ЗАБЕЛЕЖКА!Свързването е възможно само към таблото за управление Wilo-
Control EC-B!
ЗАБЕЛЕЖКА
Не включвайте външно напрежение!
Включено външно напрежение ще унищожи детайла.
Fig.12: Символ преглед на връзките
На всяка помпа може да се свърже термична защита на мотора с биметални
сензори. Не свързвайте датчици PTC и Pt100!
Положеният от монтажника захранващ кабел да се прокара през кабелните
съединения с резба и да се фиксира. Свържете жилата към клемореда съгласно
схемата на свързване. Вижте номерата на клемите в прегледа за свързване на
капака. „x“ в символа указва съответната помпа:
▪1 = Помпа 1
▪2 = Помпа 2
▪3 = Помпа 3
6.5.8 Съобщение за грешка при
свързването на честотния
преобразувател
ЗАБЕЛЕЖКА!Свързването е възможно само към таблото за управление Wilo-
Control ECe-B!
ЗАБЕЛЕЖКА
Не включвайте външно напрежение!
Включено външно напрежение ще унищожи детайла.
