Monterings- og driftsvejledning Wilo-Control EC/ECe-Booster 233
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400

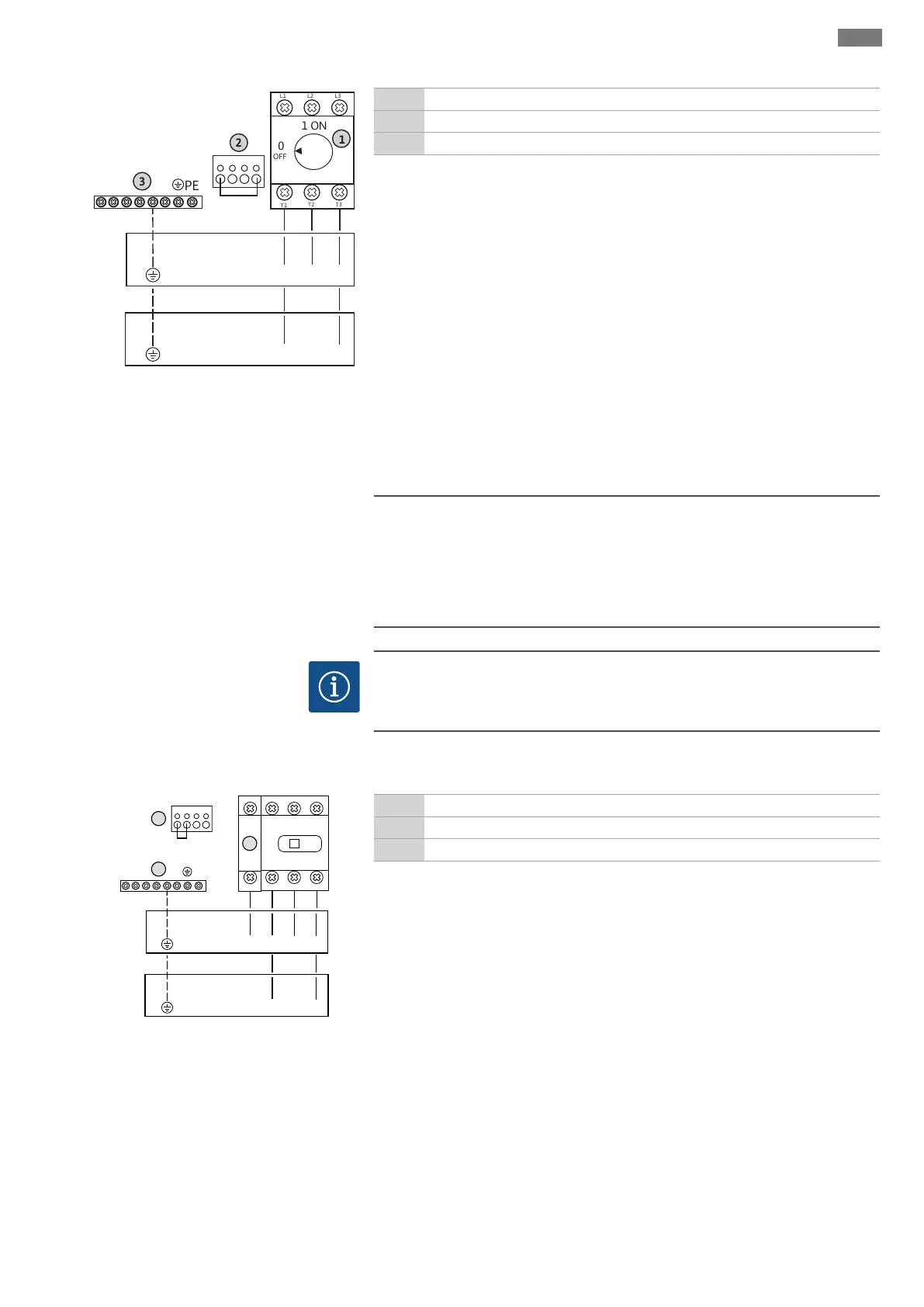

Fig.7: Nettilslutning Wilo-Control EC-B 3...
1 Hovedafbryder
2 Indstilling af netspænding
3 Klemmerække: Jord (PE)
Nettilslutning 1~230V:
▪Kabel: 3-leder
▪Leder: L, N, PE
▪Indstilling af netspænding: Konverterbro 230/COM
Nettilslutning 3~230V:
▪Kabel: 4-leder
▪Leder: L1, L2, L3, PE
▪Indstilling af netspænding: Konverterbro 230/COM
Nettilslutning 3~380V:
▪Kabel: 4-leder
▪Leder: L1, L2, L3, PE
▪Indstilling af netspænding: Konverterbro 380/COM
Nettilslutning 3~400V:
▪Kabel: 4-leder
▪Leder: L1, L2, L3, PE
▪Indstilling af netspænding: Konverterbro 400/COM (fabriksindstilling)
6.5.4 Nettilslutning til styreenhed: Con-
trol ECe-Booster
FORSIGTIG
Materielle skader som følge af forkert indstillet netspænding!
Styreenheden kan anvendes med forskellige netspændinger. Styrespændingen skal
dog altid være 230V. Derfor er ledningsjumperen fra fabrikkens side indstillet til den
korrekte netspænding. Ledningsjumperen må ikke ændres! Styringen ødelægges,
hvis netspændingen er indstillet forkert!
BEMÆRK
Nulleder påkrævet
For at styringen kan fungere korrekt, kræves en nulleder ved nettilslutningen.
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Slut lederne til hovedafbryderen iht. tilslutningsdiagrammet.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF
Fig.8: Nettilslutning Wilo-Control ECe-B...
1 Hovedafbryder
2 Indstilling af netspænding
3 Klemmerække: Jord (PE)
Nettilslutning 1~230V:
▪Kabel: 3-leder
▪Leder: L, N, PE
▪Indstilling af netspænding: Konverterbro 230/COM
Nettilslutning 3~380V:
▪Kabel: 5-leder
▪Leder: L1, L2, L3, N, PE
▪Indstilling af netspænding: Konverterbro 230/COM
Nettilslutning 3~400V:
▪Kabel: 5-leder
▪Leder: L1, L2, L3, N, PE
▪Indstilling af netspænding: Konverterbro 230/COM
