da Opstilling
234 WILO SE 2019-07
6.5.5 Nettilslutning: Pumpe med fast
hastighed
BEMÆRK
Rotationsfelt net- og pumpetilslutning
Rotationsfeltet fra nettilslutningen ledes direkte til pumpetilslutningen. Kontrollér
det nødvendige rotationsfelt for de pumper, der skal tilsluttes (højre- eller ven-
streroterende)! Overhold pumpernes driftsvejledning.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N

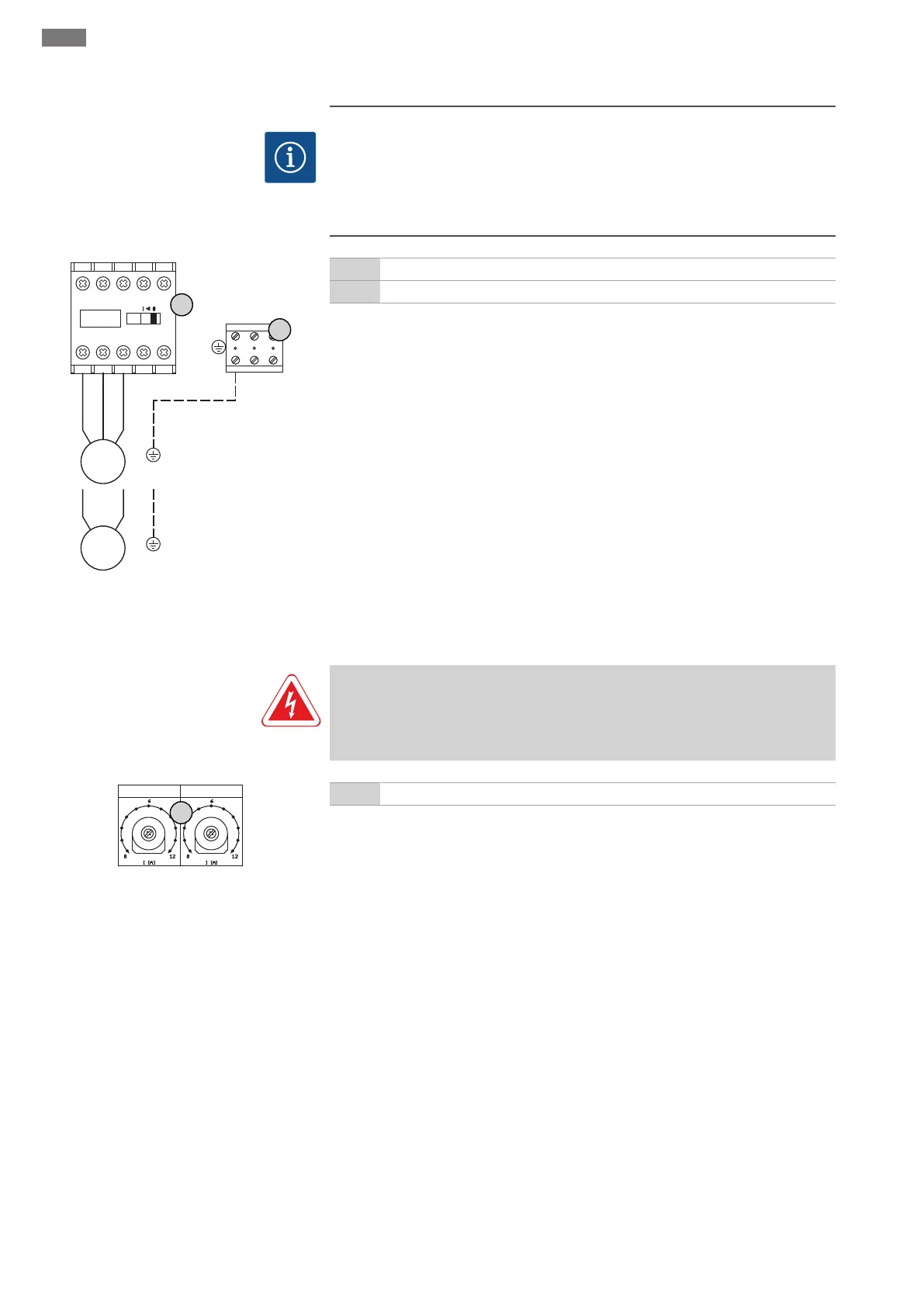

Fig.9: Tilslutning af pumpe
3 Klemmerække: Jord (PE)
5 Kontaktor
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Slut lederne til kontaktoren iht. tilslutningsdiagrammet.
6.5.5.1 Indstilling af motorstrømovervåg-
ning
FARE
Livsfare som følge af elektrisk strøm!
Der er livsfare ved arbejder på den åbne styreenhed! Komponenter er strømførende!
Få altid en elektriker til at udføre arbejderne.
Current Pump 1 Current Pump 2
8
Fig.10: Indstilling af motorstrømovervågning
8 Potentiometer for motorstrømovervågning
Når pumpen er sluttet til, skal den tilladte mærkestrøm indstilles på potentiometeret:
▪Ved fuldlast skal mærkestrømmen indstilles i henhold til angivelserne på typeskiltet.
▪Ved dellast skal mærkestrømmen indstilles 5% over den målte strøm i driftspunktet.
En nøjagtig indstilling af motorstrømovervågningen kan udføres under ibrugtagningen.
Her kan man få følgende værdier vist via menuen:
▪Pumpens aktuelt målte driftsstrøm (menu 4.29-4.31)
▪Indstillet mærkestrøm for motorovervågningen (menu 4.25-4.27)
