Monterings- og driftsvejledning Wilo-Control EC/ECe-Booster 235

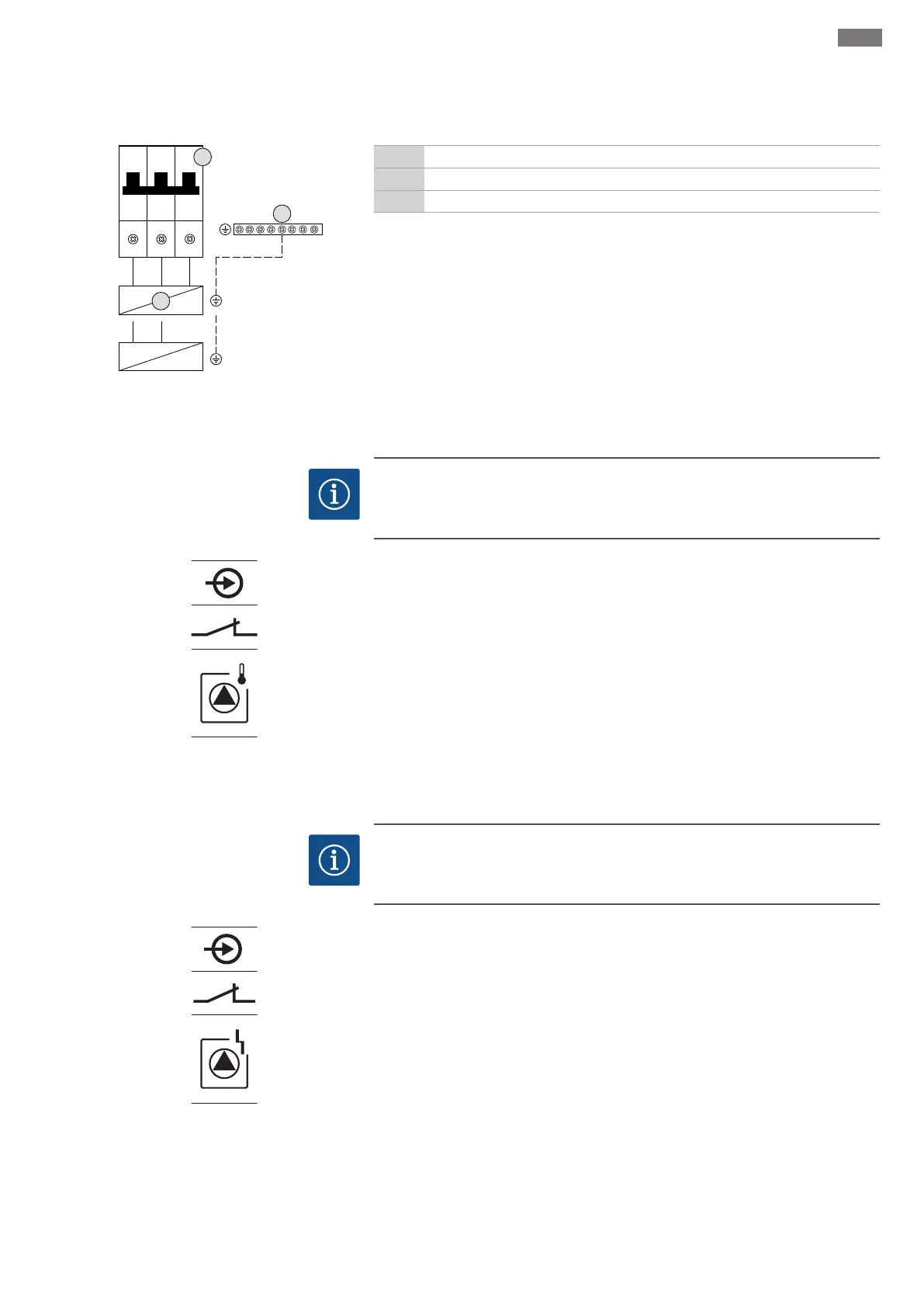

6.5.6 Nettilslutning: Pumpe med varia-
bel hastighed (elektronisk styrede
pumper)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Tilslutning af pumpe
3 Klemmerække: Jord (PE)
5 Ledningssikkerhedsafbryder
FC Frekvensomformer
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Slut lederne til ledningssikkerhedsafbryderen iht. tilslutningsdiagram-
met.
6.5.7 Tilslutning termisk motorover-
vågning
BEMÆRK!Tilslutningen er kun mulig på styreenheden Wilo-Control EC-B!
BEMÆRK
Tilslut ikke ekstern spænding!
En tilsluttet ekstern spænding ødelægger komponenten.
x
Fig.12: Symbol for tilslutningsoversigt
Der kan tilsluttes en termisk motorovervågning med bimetalfølere for hver pumpe. Til-
slut ingen PTC- og Pt100-følere!
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Tilslut lederne i klemmerækken iht. tilslutningsdiagrammet. Klemmen-
ummeret fremgår af tilslutningsoversigten i dækslet. "x" i symbolet angiver den på-
gældende pumpe:
▪1 = pumpe 1
▪2 = pumpe 2
▪3 = pumpe 3
6.5.8 Tilslutning af fejlmelding fra fre-
kvensomformeren
BEMÆRK!Tilslutningen er kun mulig på styreenheden Wilo-Control ECe-B!
BEMÆRK
Tilslut ikke ekstern spænding!
En tilsluttet ekstern spænding ødelægger komponenten.
x
Fig.13: Symbol for tilslutningsoversigt
For hver pumpe kan der tilsluttes en ekstern fejlmelding fra frekvensomformeren. Fre-
kvensomformerens udgang skal arbejde som åbnekontakt!
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Tilslut lederne i klemmerækken iht. tilslutningsdiagrammet. Klemmen-
ummeret fremgår af tilslutningsoversigten i dækslet. "x" i symbolet angiver den på-
gældende pumpe:
▪1 = pumpe 1
▪2 = pumpe 2
▪3 = pumpe 3
