Wilo Control EC-Booster User Manual

da Opstilling
236 WILO SE 2019-07
6.5.9 Tilslutning af trykføler
BEMÆRK
Tilslut ikke ekstern spænding!
En tilsluttet ekstern spænding ødelægger komponenten.
Trykket registreres via en analog trykføler 4-20mA.
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Tilslut lederne i klemmerækken iht. tilslutningsdiagrammet. Klemmen-
ummeret fremgår af tilslutningsoversigten i dækslet.
4-20 mA
In
p

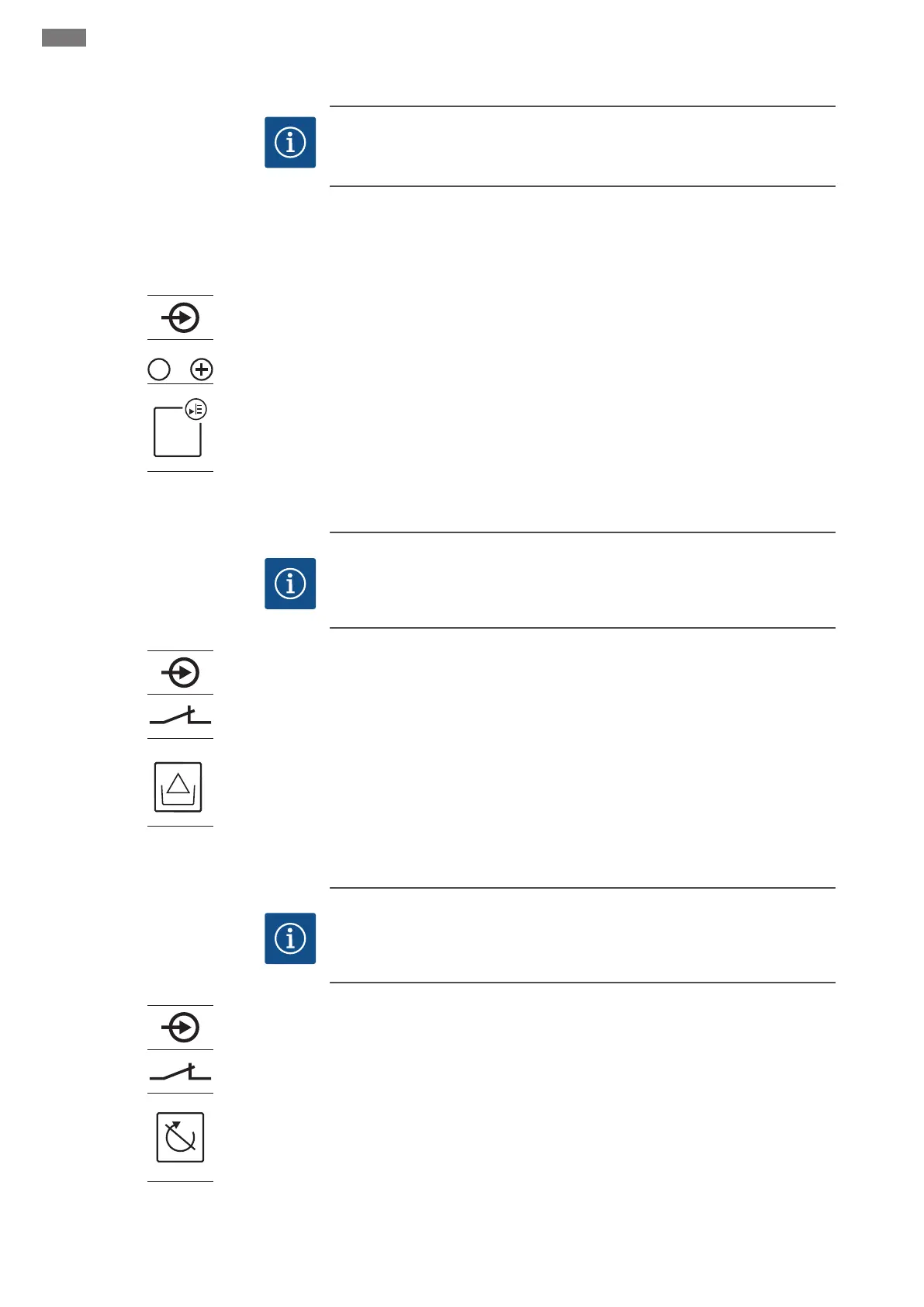

Fig.14: Symbol for tilslutningsoversigt
BEMÆRK!Anvend skærmede tilslutningskabler! Placér afskærmningen i den ene si-
de!
BEMÆRK!Sørg for at overholde den korrekte polaritet for trykføleren! Tilslut ikke
en aktiv trykføler.
6.5.10 Tilslutning tørløbsbeskyttelse
(vandmangel)
BEMÆRK
Tilslut ikke ekstern spænding!
En tilsluttet ekstern spænding ødelægger komponenten.
!
Fig.15: Symbol for tilslutningsoversigt
Vandmangelniveauet (tørløbsbeskyttelse) kan desuden overvåges via en flydekontakt
eller trykafbryder:
▪Kontakt brudt: Tørløb
▪Kontakt sluttet: Intet tørløb
Klemmerne er fra fabrikkens side forsynet med en konverterbro.
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Fjern konverterbroen, og tilslut lederne i klemmerækken iht. tilslut-
ningsdiagrammet. Klemmenummeret fremgår af tilslutningsoversigten i dækslet.
6.5.11 Tilslutning "Extern OFF": Fjern-
frakobling
BEMÆRK
Tilslut ikke ekstern spænding!
En tilsluttet ekstern spænding ødelægger komponenten.
Fig.16: Symbol for tilslutningsoversigt
Ved hjælp af en separat afbryder kan alle pumper fjernfrakobles:
▪Kontakt sluttet: Pumper frigivet
▪Kontakt brudt: Alle pumper Fra - i displayet vises "Extern OFF"-symbolet.
Klemmerne er fra fabrikkens side forsynet med en konverterbro.
BEMÆRK!Fjernfrakoblingen har højere prioritet. Alle pumper frakobles uafhængigt
af den aktuelle faktiske værdi. Der er ikke mulighed for manuel drift af pumperne!
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Fjern konverterbroen, og tilslut lederne i klemmerækken iht. tilslut-
ningsdiagrammet. Klemmenummeret fremgår af tilslutningsoversigten i dækslet.
