Paigaldamine et
Paigaldus- ja kasutusjuhend Wilo-Control EC/ECe-Booster 275
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400

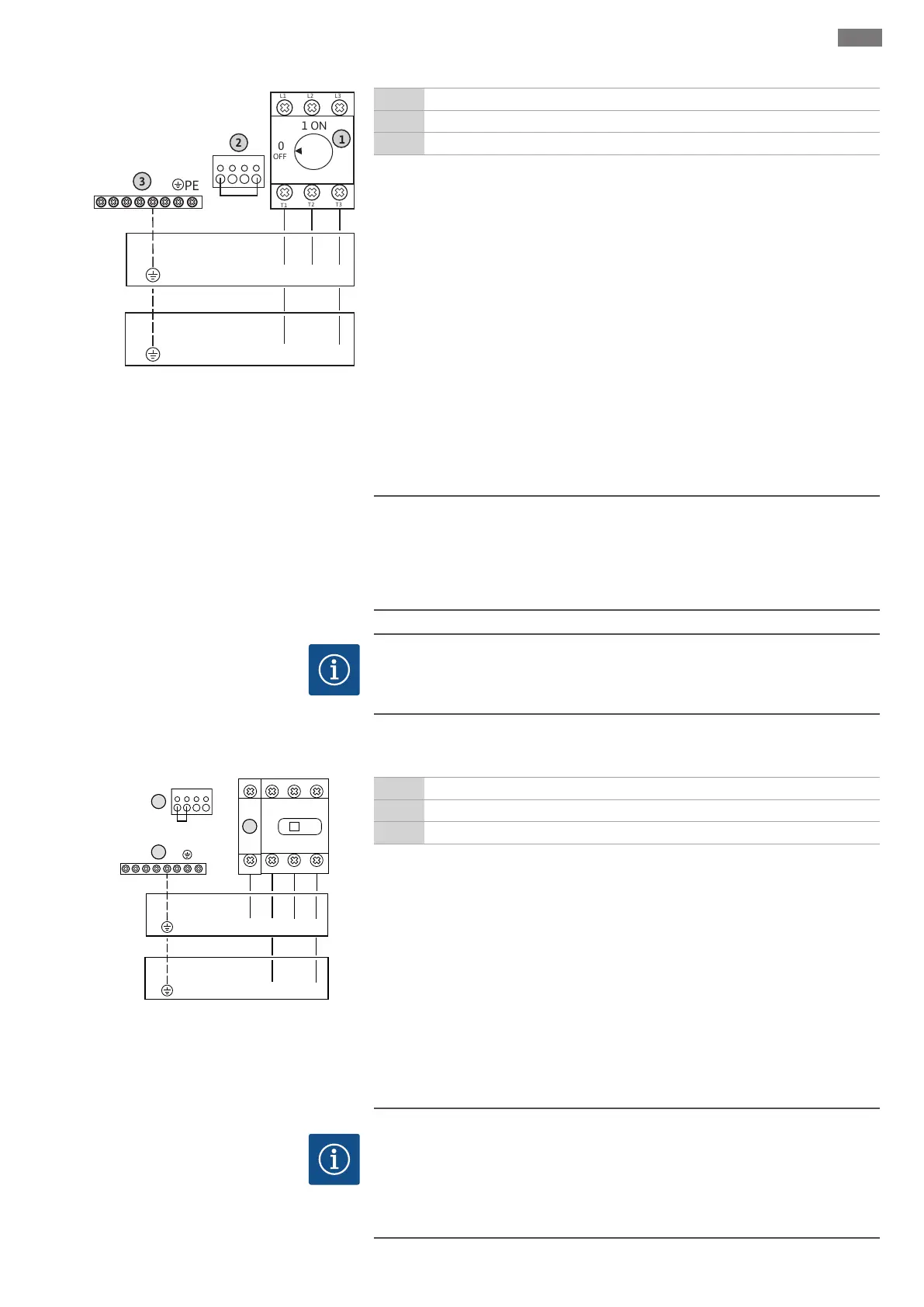

Fig.7: Võrguühendus Wilo-Control EC-B 3...
1 Pealüliti
2 Toitepinge seadistus
3 Klemmliist: Maandus (PE)
Võrguühendus 1~230V:
▪Kaabel: 3-sooneline
▪Juhtmesoon: L, N, PE
▪Toitepinge seadistus: Sild 230/COM
Võrguühendus 3~230V:
▪Kaabel: 4-sooneline
▪Juhtmesoon: L1, L2, L3, PE
▪Toitepinge seadistus: Sild 230/COM
Võrguühendus 3~380V:
▪Kaabel: 4-sooneline
▪Juhtmesoon: L1, L2, L3, PE
▪Toitepinge seadistus: Sild 380/COM
Võrguühendus 3~400V:
▪Kaabel: 4-sooneline
▪Juhtmesoon: L1, L2, L3, PE
▪Toitepinge seadistus: Sild 400/COM (tehaseseadistus)
6.5.4 Lülitusseadise võrguühendus:
Control ECe-Booster
ETTEVAATUST
Valesti seadistatud toitepinge võib põhjustada materiaalset kahju.
Lülitusseadist saab kasutada eri toitepingega. Juhtpinge peab aga olema alati 230V.
Seetõttu on kaablisild tehases seadistatud õigele toitepingele. Kaablisilda ei tohi
muuta. Valesti seadistatud toitepinge korral hävib juhtseade.
TEATIS
Nõutav neutraaljuht
Juhtseadme õigeks töötamiseks on võrguühendusel vajalik neutraaljuht (nulljuhe).
Suunake kohapeal paigaldatud ühenduskaablid läbi kaabli keermeühenduste ja
kinnitage. Juhtmesoon tuleb pealülitiga ühendada vastavalt ühendusskeemile.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF
Fig.8: Võrguühendus Wilo-Control ECe-B...
1 Pealüliti
2 Toitepinge seadistus
3 Klemmliist: Maandus (PE)
Võrguühendus 1~230V:
▪Kaabel: 3-sooneline
▪Juhtmesoon: L, N, PE
▪Toitepinge seadistus: Sild 230/COM
Võrguühendus 3~380V:
▪Kaabel: 5-sooneline
▪Juhtmesoon: L1, L2, L3, N, PE
▪Toitepinge seadistus: Sild 230/COM
Võrguühendus 3~400V:
▪Kaabel: 5-sooneline
▪Juhtmesoon: L1, L2, L3, N, PE
▪Toitepinge seadistus: Sild 230/COM
6.5.5 Võrguühendus: Fikseeritud
pöörlemiskiirusega pump
TEATIS
Toite- ja pumbaühenduse pöördväli
Pöördväli suunatakse toiteühendusest otse pumbaühendusse. Kontrollige
ühendatud pumpade pöördvälja (päri- või vastassuunaline). Järgige pumpade
kasutusjuhendit.
