et Paigaldamine
276 WILO SE 2019-07
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N

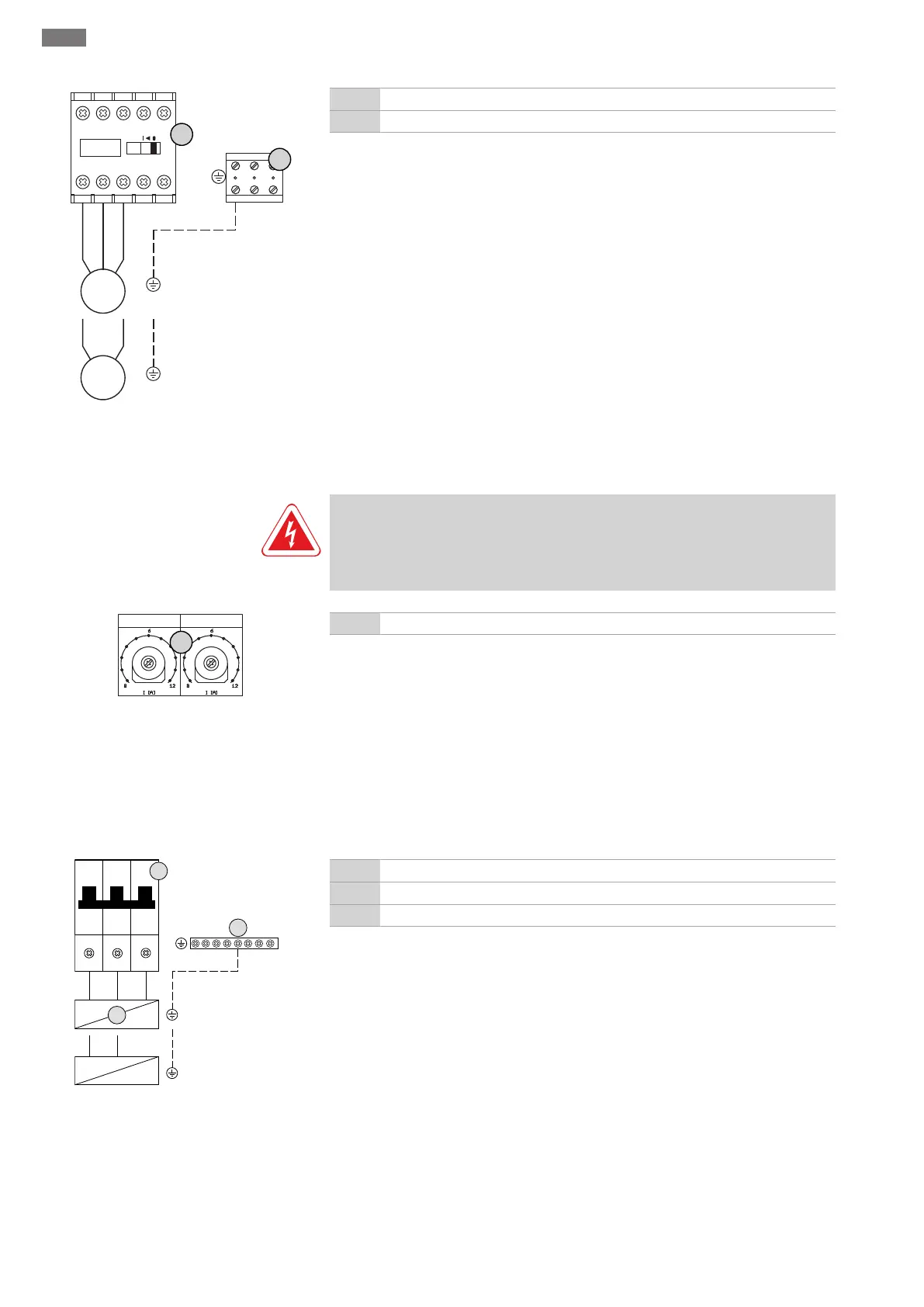

Fig.9: Pumbaühendus
3 Klemmliist: Maandus (PE)
5 Kontaktor
Suunake kohapeal paigaldatud ühenduskaablid läbi kaabli keermeühenduste ja
kinnitage. Juhtmesoon tuleb kontaktoriga ühendada vastavalt ühendusskeemile.
6.5.5.1 Mootori voolukontrolli
seadistamine
OHT
Elektrivoolu tõttu surmavate vigastuste oht!
Avatud lülitusseadise juures töötamisel on surmavate vigastuste oht! Komponendid
on voolu all. Laske tööd teha alati elektrikul.
Current Pump 1 Current Pump 2
8
Fig.10: Mootori voolukontrolli seadistamine
8 Mootori vooluvalvuri potentsiomeeter
Pärast pumba ühendamist seadistage potentsiomeetril lubatav nimivool.
Täiskoormuse korral seadistage nimivool tüübisildi järgi.
Osakoormuse korral seadistage nimivool tööpunktis mõõdetud voolust 5% kõrgemale.
Mootorikontrolli saab täpselt seadistada kasutuselevõtu ajal. Siin saab menüüs kuvada
järgmisi väärtusi:
pumba hetkel mõõdetud töövool (menüü 4.29-4.31)
mootorikontrolli seadistatud nimivool (menüü 4.25-4.27)
6.5.6 Võrguühendus: Muutuva
pöörlemiskiirusega pump
(elektrooniliselt reguleeritavad
pumbad)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Pumbaühendus
3 Klemmliist: Maandus (PE)
5 Automaatkaitse
FC Sagedusmuundur
Suunake kohapeal paigaldatud ühenduskaablid läbi kaabli keermeühenduste ja
kinnitage. Juhtmesoon tuleb automaatkaitsmega ühendada ühendusskeemi kohaselt.
6.5.7 mootori termilise seireseadise
ühendamine
TEATIS!Ühendus on võimalik ainult lülitusseadisel Wilo-Control EC-B.
