Inbetriebnahme de
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster 31
Menü 2: Feldbusanbindung ModBus
Für die Anbindung über ModBus RTU ist das Schaltgerät mit einer RS485-Schnittstelle
ausgestattet. Über die Schnittstelle können verschiedenen Parameter gelesen und teil-
weise auch geändert werden. Das Schaltgerät arbeitet hierbei als Modbus-Slave. Eine
Übersicht der einzelnen Parameter sowie eine Beschreibung der verwendeten Datenty-
pen sind im Anhang abgebildet. Für die Nutzung der ModBus-Schnittstelle, die Einstel-
lungen in den folgenden Menüs vornehmen:

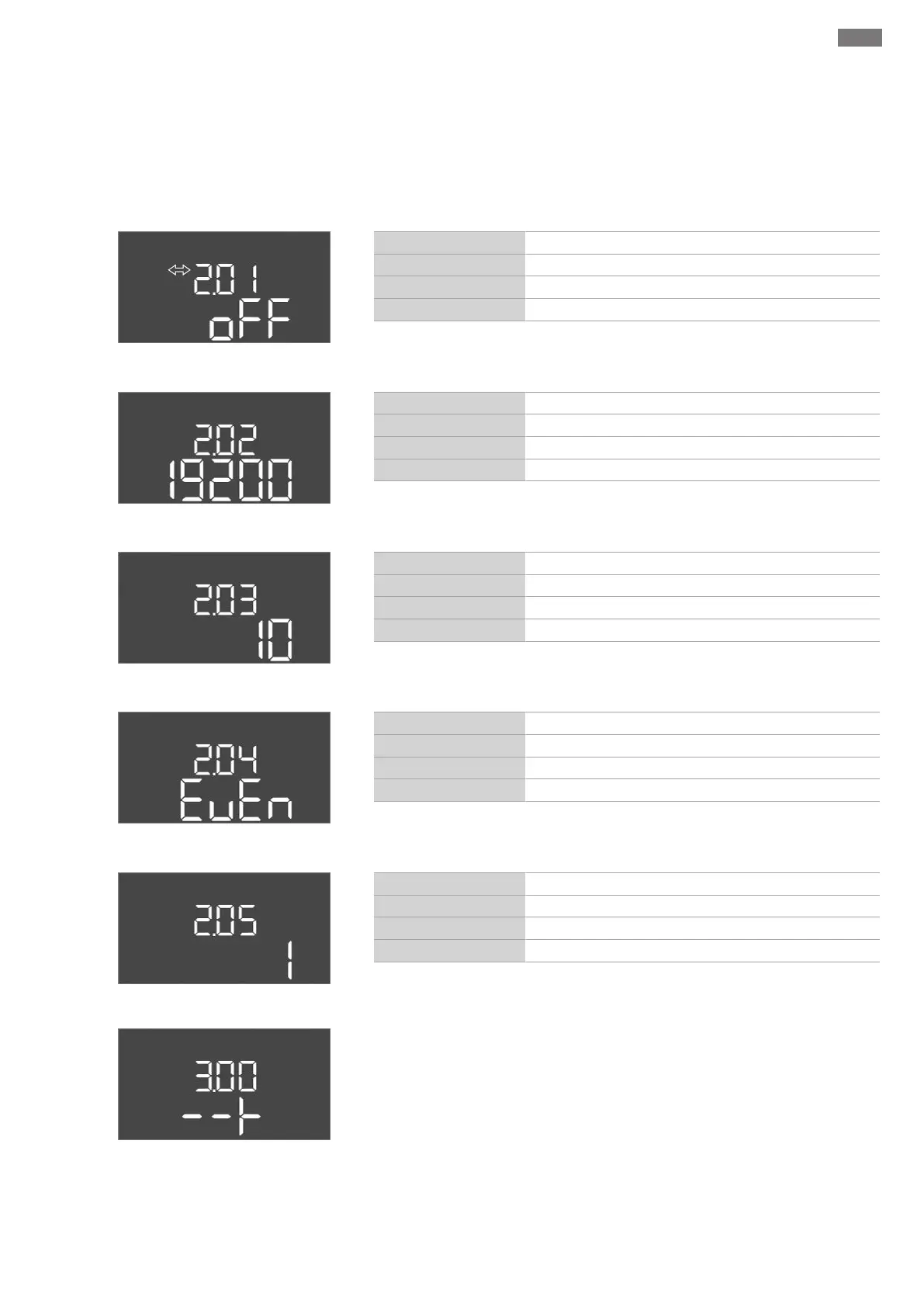

Fig.59: Menü 2.01
Menü-Nr. 2.01
Beschreibung ModBus RTU-Schnittstelle Ein/Aus
Wertebereich on, off
Werkseinstellung off
Fig.60: Menü 2.02
Menü-Nr. 2.02
Beschreibung Baudrate
Wertebereich 9600; 19200; 38400; 76800
Werkseinstellung 19200
Fig.61: Menü 2.03
Menü-Nr. 2.03
Beschreibung Slave-Adresse
Wertebereich 1 ... 254
Werkseinstellung 10
Fig.62: Menü 2.04
Menü-Nr. 2.04
Beschreibung Parität
Wertebereich none, even, odd
Werkseinstellung even
Fig.63: Menü 2.05
Menü-Nr. 2.05
Beschreibung Anzahl der Stop-Bits
Wertebereich 1; 2
Werkseinstellung 1
Menü 3: Pumpen freigeben
Für den Betrieb der Anlage die Betriebsart für jede Pumpe festgelegen und Pumpen
freigegeben:
▪Werkseitig ist für jede Pumpe die Betriebsart „auto“ eingestellt.
▪Mit Freigabe der Pumpen im Menü 3.01 startet der Automatikbetrieb.
HINWEIS!Erforderliche Einstellungen für die Erstkonfiguration.
Während der Erstkonfiguration die folgenden Arbeiten durchführen:
▪Drehrichtungskontrolle der Pumpen
▪Motorstromüberwachung exakt einstellen (nur „Control EC-Booster“)
