de Inbetriebnahme
32 WILO SE 2019-07
Um diese Arbeiten durchführen zu können, die folgenden Einstellungen vornehmen:
▪Pumpen abschalten: Menü 3.02 bis 3.04 auf „off“ stellen.
▪Pumpen freigeben: Menü 3.01 auf „on“ stellen.

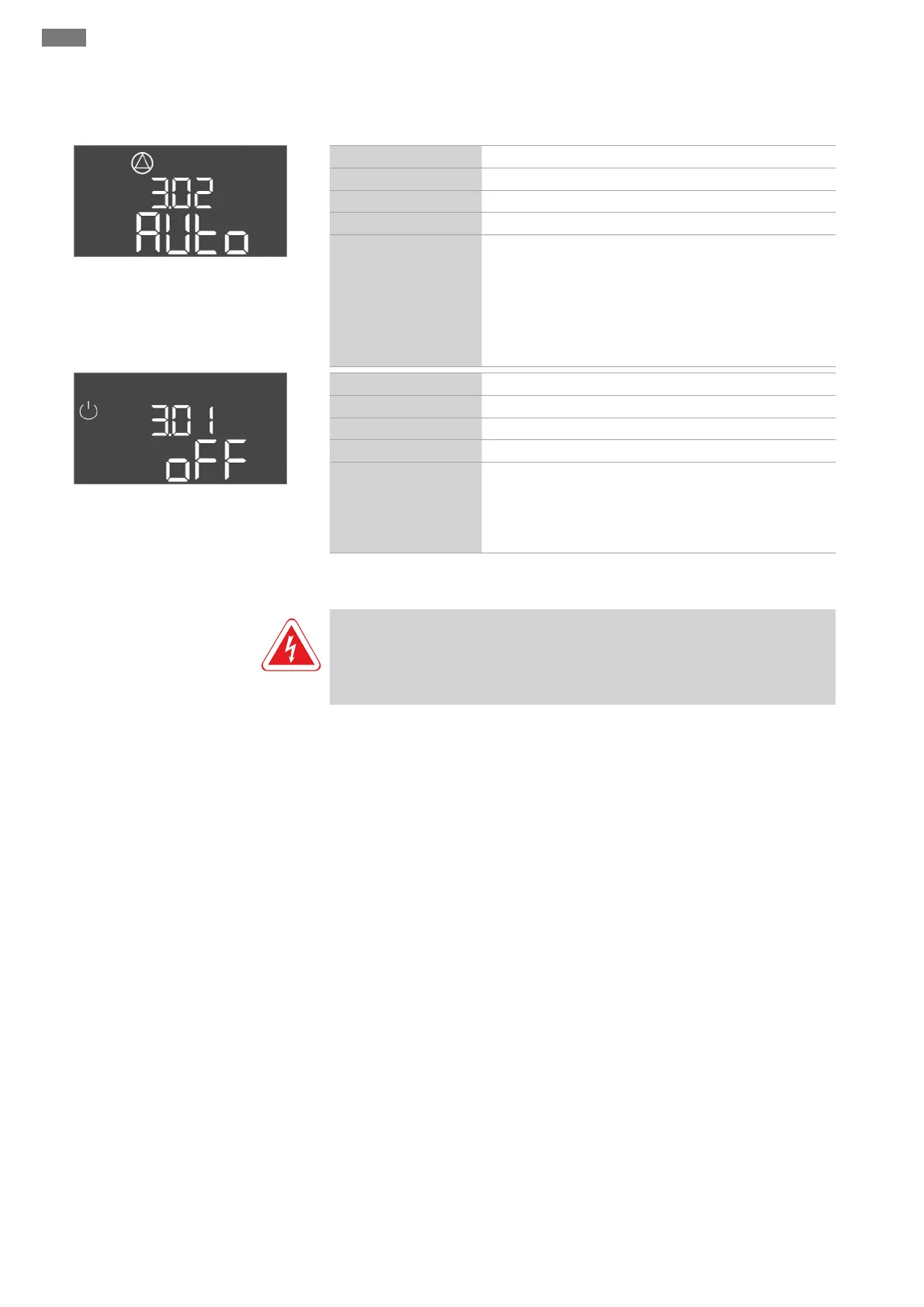

Fig.64: Menü 3.02
Menü-Nr. 3.02 ... 3.04
Beschreibung Betriebsart Pumpe 1 ... Pumpe 3
Wertebereich off, Hand, Auto
Werkseinstellung Auto
Erklärung
off = Pumpe abgeschaltet
Hand = manueller Betrieb der Pumpe, solange der Knopf
gedrückt wird.
Auto = automatischer Betrieb der Pumpe in Abhängigkeit
der Niveausteuerung
HINWEIS!Für die Erstkonfiguration den Wert auf „off“
ändern!
Fig.65: Menü 3.01
Menü-Nr. 3.01
Beschreibung Pumpen freigeben
Wertebereich on, off
Werkseinstellung off
Erklärung
off = Pumpen sind gesperrt und können nicht gestartet
werden. HINWEIS!Manueller Betrieb oder Zwangsein-
schaltung sind ebenfalls nicht möglich!
on = Pumpen werden je nach eingestellter Betriebsart ein-/
ausgeschaltet
8.3.1 Motorstromüberwachung einstel-
len
GEFAHR
Lebensgefahr durch elektrischen Strom!
Bei Arbeiten am offenen Schaltgerät besteht Lebensgefahr! Bauteile stehen unter
Strom! Arbeiten immer von einer Elektrofachkraft ausführen lassen.
Aktuellen Wert der Motorstromüberwachung anzeigen
1. Bedienknopf 3s drücken.
⇒ Menü 1.00 erscheint.
2. Bedienknopf drehen, bis Menü 4.00 erscheint.
3. Bedienknopf drücken.
⇒ Menü 4.01 erscheint.
4. Bedienknopf drehen, bis Menü 4.25 bis 4.27 erscheint.
⇒ Menü 4.25: Zeigt den eingestellten Motorstrom für Pumpe 1.
⇒ Menü 4.26: Zeigt den eingestellten Motorstrom für Pumpe 2.
⇒ Menü 4.27: Zeigt den eingestellten Motorstrom für Pumpe 3.
▶ Aktuellen Wert der Motorstromüberwachung geprüft.
Eingestellten Wert mit der Angabe auf dem Typenschild abgleichen. Wenn der ein-
gestellte Wert von der Angabe auf dem Typenschild abweicht, Wert anpassen.
Wert für die Motorstromüberwachung anpassen
‡ Einstellungen der Motorstromüberwachung geprüft.
1. Bedienknopf drehen, bis Menü 4.25 bis 4.27 erscheint.
⇒ Menü 4.25: Zeigt den eingestellten Motorstrom für Pumpe 1.
⇒ Menü 4.26: Zeigt den eingestellten Motorstrom für Pumpe 2.
⇒ Menü 4.27: Zeigt den eingestellten Motorstrom für Pumpe 3.
2. Schaltgerät öffnen.
GEFAHR!Lebensgefahr durch elektrischen Strom! Bei Arbeiten am offenen
