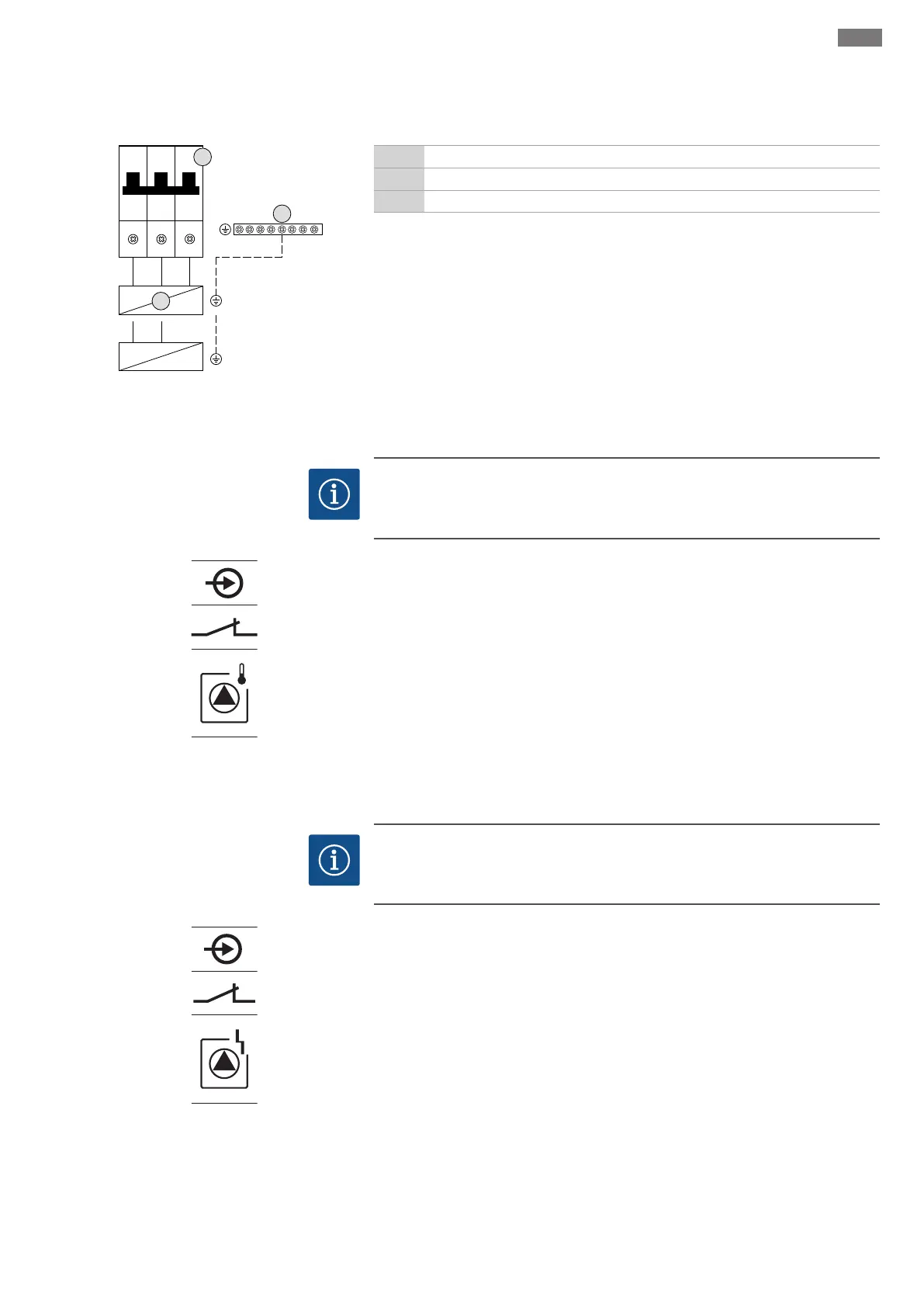

Asennus- ja käyttöohje Wilo-Control EC/ECe-Booster 319
6.5.6 Verkkoliitäntä: Pumppu, jolla on
suhteellinen kierrosluku
(elektronisesti ohjatut pumput)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Pumpun liitäntä
3 Riviliitin: Maa (PE)
5 Katkaisin
FC Taajuusmuuttaja
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Liitä
johtimet johdonsuojakatkaisimeen liitäntäkaavion mukaisesti.
6.5.7 Termisen moottorinvalvonnan
liitäntä
HUOMAUTUS!Liitäntä on mahdollinen vain Wilo-Control EC-B -säätölaitteessa!
HUOMAUTUS
Ei saa johtaa vierasta jännitettä!
Johdettu vieras jännite rikkoo osan.
x
Fig.12: Liitännän yleiskuvan symboli
Pumppua kohti voidaan liittää terminen moottorinvalvonta, jossa on bi-metallianturit.
PTC- ja Pt100-anturia ei ole liitetty!
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Liitä
johtimet riviliittimeen liitäntäkaavion mukaan. Katso liittimen numero kannessa
olevasta liitännän yleiskuvasta. Symbolissa oleva "x" ilmaisee kyseessä olevan
pumpun:
▪1 = pumppu 1
▪2 = pumppu 2
▪3 = pumppu 3
6.5.8 Taajuusmuuttajan
virheilmoituksen liitäntä
HUOMAUTUS!Liitäntä on mahdollinen vain Wilo-Control ECe-B -säätölaitteessa!
HUOMAUTUS
Ei saa johtaa vierasta jännitettä!
Johdettu vieras jännite rikkoo osan.
x
Fig.13: Liitännän yleiskuvan symboli
Pumppua kohti voidaan liittää yksi ulkoinen taajuusmuuttajan virheilmoitus.
Taajuusmuuttajan lähdön tulee toimia avautuvana koskettimena!
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Liitä
johtimet riviliittimeen liitäntäkaavion mukaan. Katso liittimen numero kannessa
olevasta liitännän yleiskuvasta. Symbolissa oleva "x" ilmaisee kyseessä olevan
pumpun:
▪1 = pumppu 1
▪2 = pumppu 2
▪3 = pumppu 3
