fi Asennus
320 WILO SE 2019-07
6.5.9 Paineanturin liitäntä
HUOMAUTUS
Ei saa johtaa vierasta jännitettä!
Johdettu vieras jännite rikkoo osan.
Paine määritetään analogisen paineanturin 4–20 mA avulla.
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Liitä
johtimet riviliittimeen liitäntäkaavion mukaan. Katso liittimen numero kannessa
olevasta liitännän yleiskuvasta.
4-20 mA
In
p

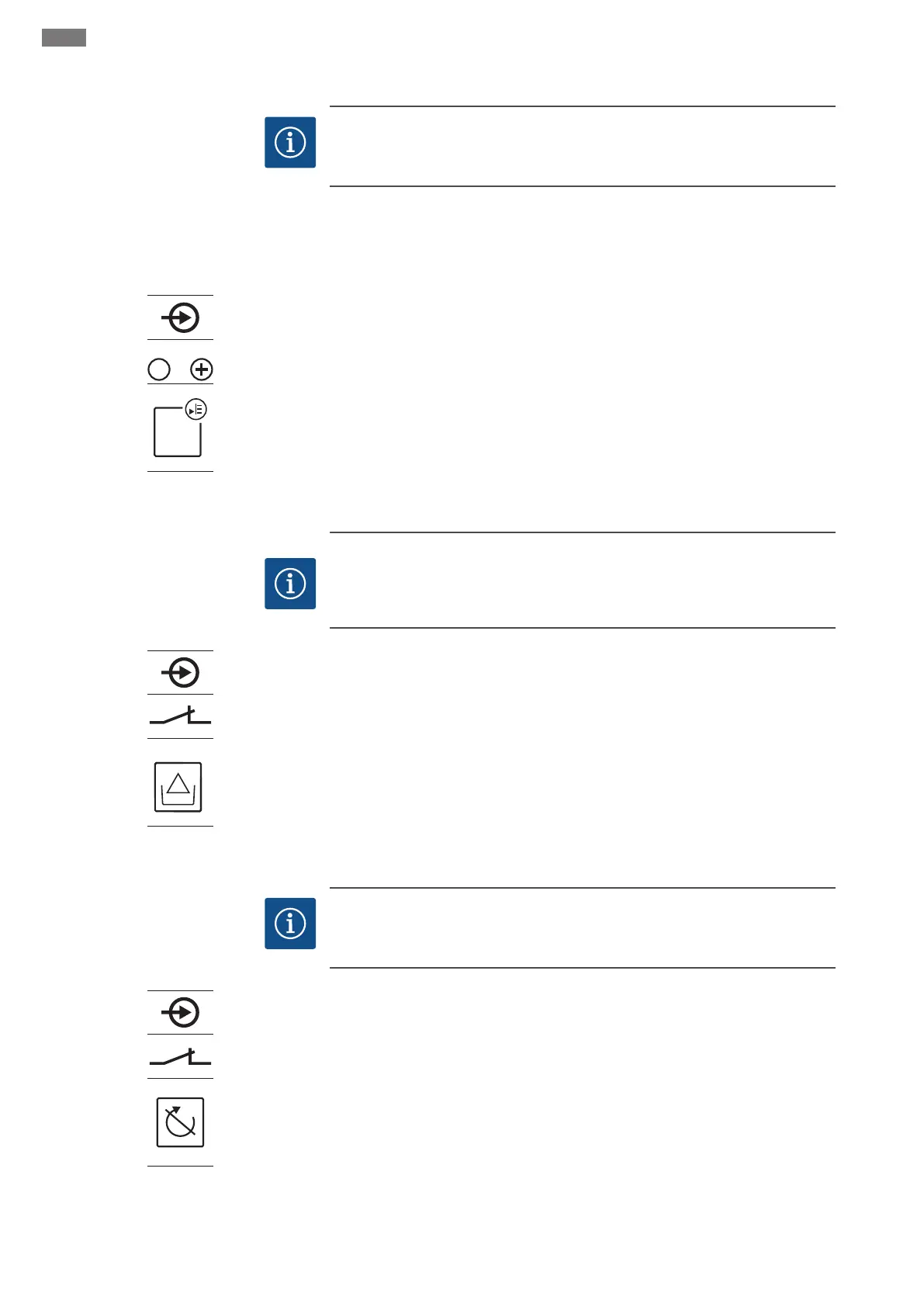

Fig.14: Liitännän yleiskuvan symboli
HUOMAUTUS!Käytä suojattuja liitäntäkaapeleita! Asenna suojaus toiselle puolelle!
HUOMAUTUS!Huolehdi paineanturin oikeasta napaisuudesta! Aktiivista
paineanturia ei ole liitetty.
6.5.10 Kuivakäyntisuojan (vedenvähyys)
liitäntä
HUOMAUTUS
Ei saa johtaa vierasta jännitettä!
Johdettu vieras jännite rikkoo osan.
!
Fig.15: Liitännän yleiskuvan symboli
Vedenvähyystasoa (kuivakäyntisuoja) voidaan valvoa lisäksi uimuri- tai painekytkimellä:
▪Kosketin avoin: Kuivakäynti
▪Kosketin suljettu: ei kuivakäyntiä
Liittimet on tehtaalla varustettu sillalla.
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Irrota
silta ja liitä johtimet riviliittimeen liitäntäkaavion mukaan. Katso liittimen numero
kannessa olevasta liitännän yleiskuvasta.
6.5.11 Liitäntä "Extern OFF": Etäkatkaisu
HUOMAUTUS
Ei saa johtaa vierasta jännitettä!
Johdettu vieras jännite rikkoo osan.
Fig.16: Liitännän yleiskuvan symboli
Erillisellä kytkimellä voidaan toteuttaa kaikkien pumppujen etäkatkaisu:
▪Kosketin suljettu: Pumput vapautettu
▪Kosketin avoin: Kaikki pumput pois päältä - Näyttöön tulee "Extern OFF" -symboli.
Liittimet on tehtaalla varustettu sillalla.
HUOMAUTUS!Etusijalla on etäkatkaisu. Kaikki pumput kytketään pois päältä
tämänhetkisestä paineen tosiarvosta riippumatta. Pumppujen käsikäyttö ei ole
mahdollista!
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Irrota
silta ja liitä johtimet riviliittimeen liitäntäkaavion mukaan. Katso liittimen numero
kannessa olevasta liitännän yleiskuvasta.
6.5.12 Kierrosluvun asetusarvon liitäntä
HUOMAUTUS!Liitäntä on mahdollinen vain Wilo-Control ECe-B -säätölaitteessa!
