Τοποθέτηση el
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Control EC/ECe-Booster 359
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

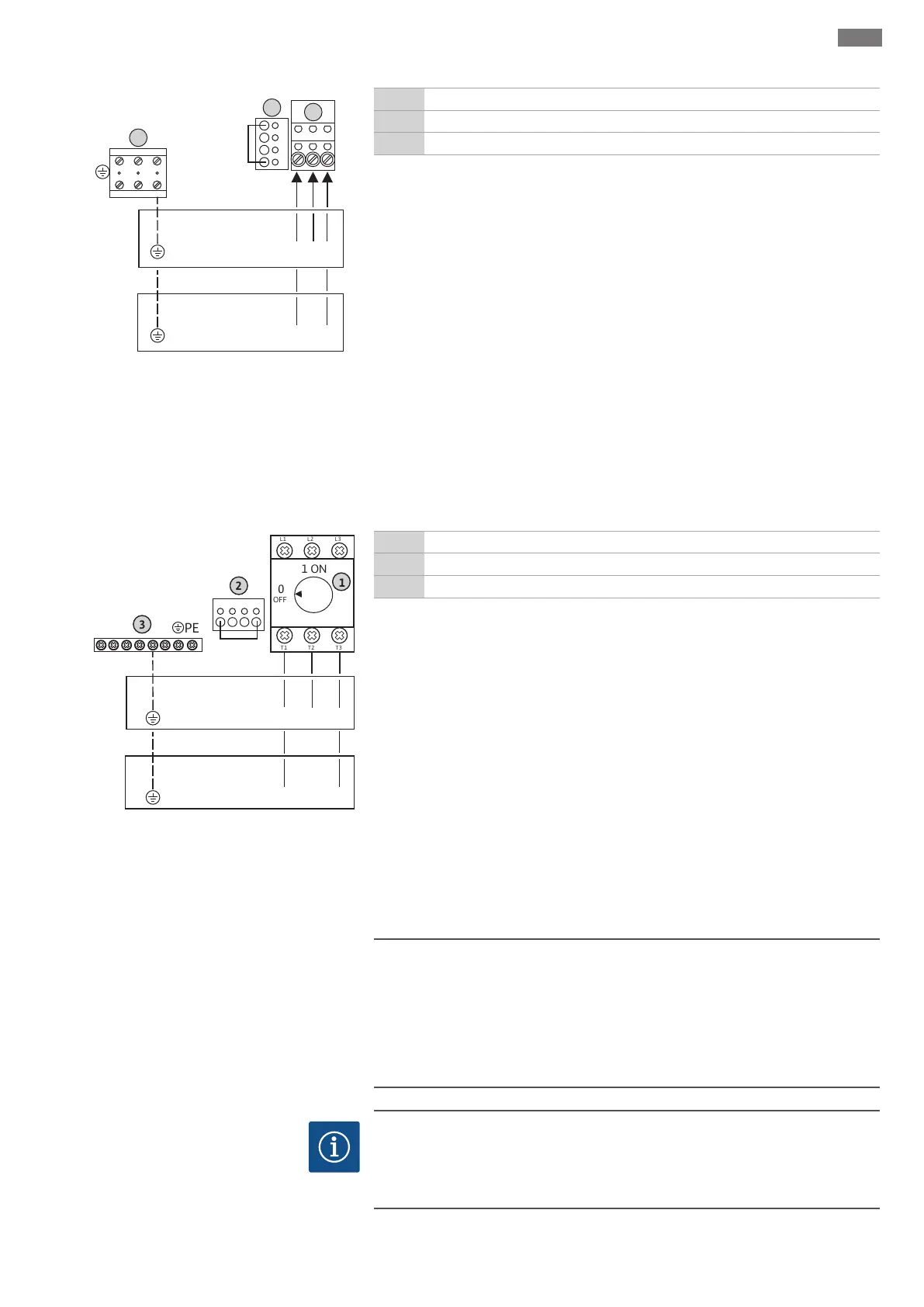

Fig.6: Ηλεκτρική σύνδεση Wilo-Control EC-B
1.../EC-B 2...
1 Συστοιχία ακροδεκτών: Ηλεκτρική σύνδεση
2 Ρύθμιση τάσης ηλεκτρικού δικτύου
3 Συστοιχία ακροδεκτών: Γείωση (PE)
Ηλεκτρική σύνδεση 1~230V:
▪Καλώδιο: 3 αγωγών
▪Πυρήνας καλωδίου: L, N, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
Ηλεκτρική σύνδεση 3~230V:
▪Καλώδιο: 4 αγωγών
▪Πυρήνας καλωδίου: L1, L2, L3, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
Ηλεκτρική σύνδεση3~380V:
▪Καλώδιο: 4 αγωγών
▪Πυρήνας καλωδίου: L1, L2, L3, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 380/COM
Ηλεκτρική σύνδεση 3~400V:
▪Καλώδιο: 4 αγωγών
▪Πυρήνας καλωδίου: L1, L2, L3, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 400/COM (εργοστασιακή ρύθμιση)
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες των καλωδίων στον
γενικό διακόπτη σύμφωνα με το σχεδιάγραμμα σύνδεσης.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Ηλεκτρική σύνδεση Wilo-Control EC-B
3...
1 Γενικός διακόπτης
2 Ρύθμιση τάσης ηλεκτρικού δικτύου
3 Συστοιχία ακροδεκτών: Γείωση (PE)
Ηλεκτρική σύνδεση 1~230V:
▪Καλώδιο: 3 αγωγών
▪Πυρήνας καλωδίου: L, N, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
Ηλεκτρική σύνδεση 3~230V:
▪Καλώδιο: 4 αγωγών
▪Πυρήνας καλωδίου: L1, L2, L3, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
Ηλεκτρική σύνδεση3~380V:
▪Καλώδιο: 4 αγωγών
▪Πυρήνας καλωδίου: L1, L2, L3, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 380/COM
Ηλεκτρική σύνδεση 3~400V:
▪Καλώδιο: 4 αγωγών
▪Πυρήνας καλωδίου: L1, L2, L3, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 400/COM (εργοστασιακή ρύθμιση)
6.5.4 Ηλεκτρική σύνδεση ηλεκτρικού
πίνακα: Control ECe-Booster
ΠΡΟΣΟΧΗ
Υλικές ζημιές από εσφαλμένη ρύθμιση της τάσης ηλεκτρικού δικτύου!
Ο ηλεκτρικός πίνακας μπορεί να λειτουργήσει με διάφορες τάσεις ηλεκτρικού
δικτύου. Η τάση ελέγχου πρέπει να είναι όμως πάντα 230V. Για τον λόγο αυτό, η
γέφυρα καλωδίου είναι εργοστασιακά ρυθμισμένη στη σωστή τάση ηλεκτρικού
δικτύου. Μην αλλάζετε τη γέφυρα καλωδίου! Σε περίπτωση εσφαλμένης ρύθμισης
της τάσης ηλεκτρικού δικτύου θα καταστραφεί το σύστημα ελέγχου!
ΕΙΔΟΠΟΙΗΣΗ
Απαιτείται ουδέτερος αγωγός
Για τη σωστή λειτουργία του συστήματος ελέγχου απαιτείται ένας ουδέτερος
αγωγός (ουδέτερο) στην ηλεκτρική σύνδεση.
