el Τοποθέτηση
360 WILO SE 2019-07
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες των καλωδίων στον
γενικό διακόπτη σύμφωνα με το σχεδιάγραμμα σύνδεσης.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com
230
380
400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

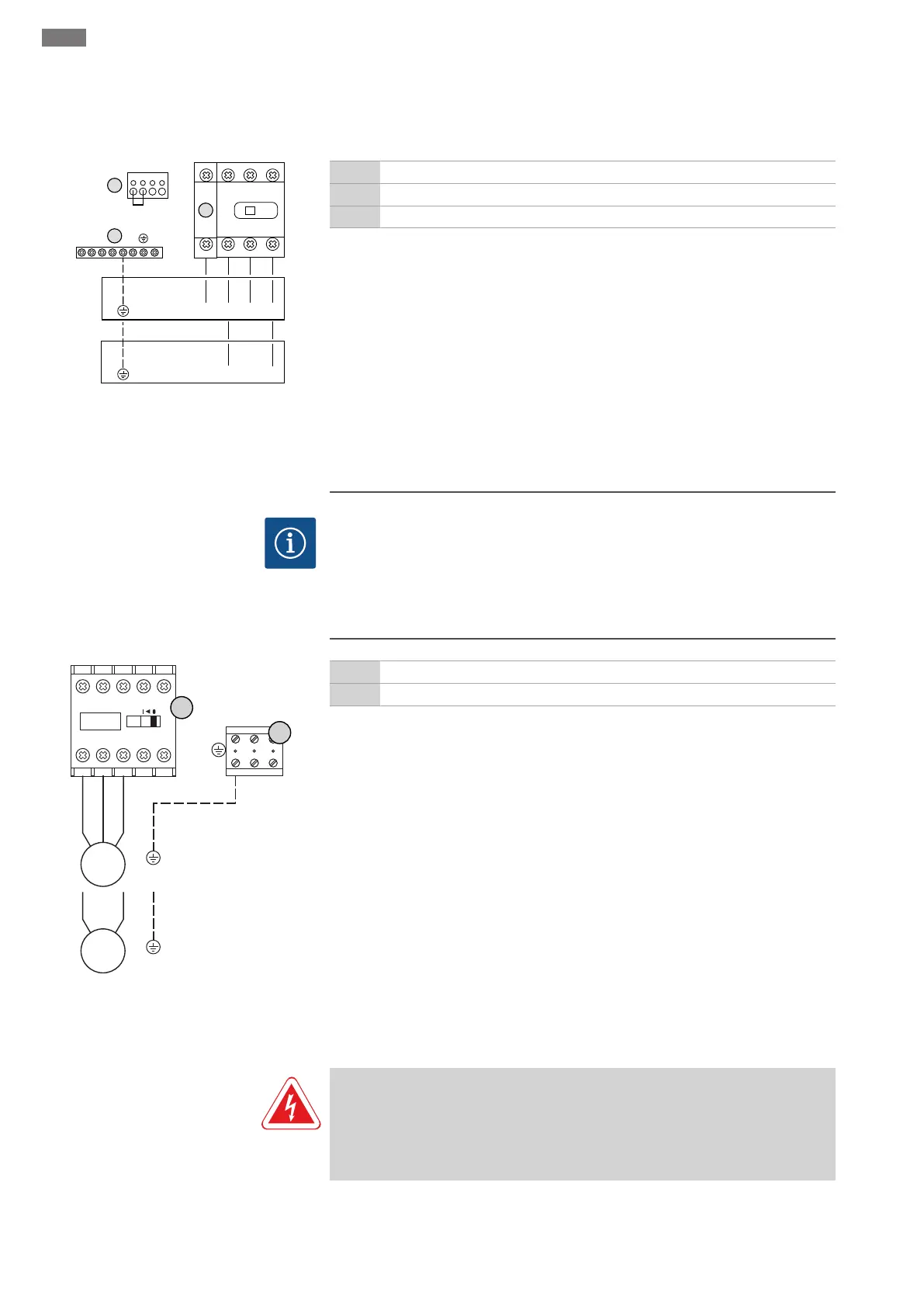

Fig.8: Ηλεκτρική σύνδεση Wilo-Control ECe-
B...
1 Γενικός διακόπτης
2 Ρύθμιση τάσης ηλεκτρικού δικτύου
3 Συστοιχία ακροδεκτών: Γείωση (PE)
Ηλεκτρική σύνδεση 1~230V:
▪Καλώδιο: 3 αγωγών
▪Πυρήνας καλωδίου: L, N, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
Ηλεκτρική σύνδεση3~380V:
▪Καλώδιο: 5 αγωγών
▪Πυρήνας καλωδίου: L1, L2, L3, N, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
Ηλεκτρική σύνδεση 3~400V:
▪Καλώδιο: 5 αγωγών
▪Πυρήνας καλωδίου: L1, L2, L3, N, PE
▪Ρύθμιση τάσης ηλεκτρικού δικτύου: Γέφυρα 230/COM
6.5.5 Ηλεκτρική σύνδεση: Αντλία με
σταθερή ταχύτητα
ΕΙΔΟΠΟΙΗΣΗ
Περιστρεφόμενο πεδίο σύνδεσης ηλεκτρικού δικτύου και αντλίας
Το περιστρεφόμενο πεδίο από τη σύνδεση στο ηλεκτρικό δίκτυο άγεται απευθείας
στη σύνδεση της αντλίας. Ελέγξτε το απαιτούμενο περιστρεφόμενο πεδίο των προς
σύνδεση αντλιών (δεξιόστροφα ή αριστερόστροφα)! Τηρείτε τις οδηγίες
εγκατάστασης και λειτουργίας των αντλιών.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Σύνδεση αντλίας
3 Συστοιχία ακροδεκτών: Γείωση (PE)
5 Διάταξη προστασίας
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες των καλωδίων στη
διάταξη προστασίας σύμφωνα με το σχεδιάγραμμα σύνδεσης.
6.5.5.1 Ρυθμίστε την επιτήρηση του
ρεύματος κινητήρα
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάσιμου τραυματισμού από ηλεκτρικό ρεύμα!
Κατά την εκτέλεση εργασιών στον ανοιχτό ηλεκτρικό πίνακα υπάρχει κίνδυνος
θανάσιμου τραυματισμού! Τα εξαρτήματα είναι υπό τάση! Αναθέτετε πάντα τις
εργασίες σε εξειδικευμένο ηλεκτρολόγο.
