el Τοποθέτηση
364 WILO SE 2019-07

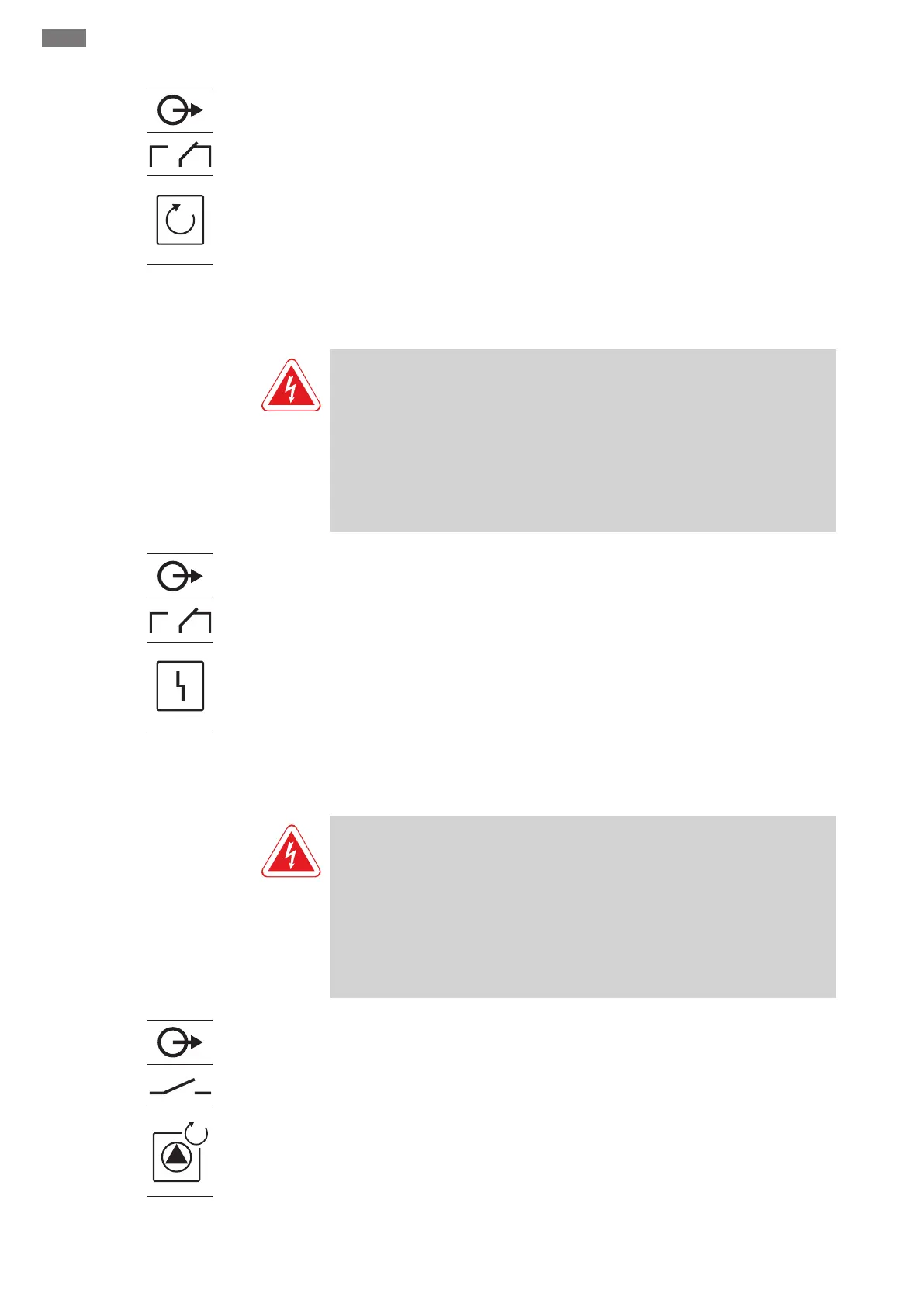

Fig.18: Σύμβολο επισκόπησης σύνδεσης
Μέσω μιας ξεχωριστής εξόδου εξάγεται μια ένδειξη λειτουργίας για όλες τις αντλίες
(SBM):
▪Είδος επαφής: επαφή εναλλαγής χωρίς δυναμικό
▪Επιβάρυνση επαφής:
– Ελάχιστη: 12V, 10mA
– Μέγιστη: 250V, 1A
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες καλωδίων στη
συστοιχία ακροδεκτών σύμφωνα με το σχεδιάγραμμα σύνδεσης. Ο αριθμός του
ακροδέκτη φαίνεται στην επισκόπηση της συνδεσμολογίας στο κάλυμμα.
6.5.14 Σύνδεση Συνολικό σήμα βλάβης
(SSM)
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάσιμου τραυματισμού από ηλεκτρικό ρεύμα εξωτερικής
πηγής!
Η τροφοδοσία τάσης γίνεται από εξωτερικό πηγή. Αυτή η τάση εφαρμόζεται στους
ακροδέκτες ακόμη κι όταν είναι απενεργοποιημένος ο γενικός διακόπτης! Υπάρχει
κίνδυνος θανάσιμου τραυματισμού! Πριν από κάθε εργασία πρέπει να
αποσυνδέεται η τροφοδοσία τάσης της πηγής! Οι ηλεκτρολογικές εργασίες θα
πρέπει να εκτελούνται από εξειδικευμένο ηλεκτρολόγο σύμφωνα με τους τοπικούς
κανονισμούς.
Fig.19: Σύμβολο επισκόπησης σύνδεσης
Μέσω μιας ξεχωριστής εξόδου εξάγεται μια ένδειξη βλάβης για όλες τις αντλίες (SSM):
▪Είδος επαφής: επαφή εναλλαγής χωρίς δυναμικό
▪Επιβάρυνση επαφής:
– Ελάχιστη: 12V, 10mA
– Μέγιστη: 250V, 1A
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες καλωδίων στη
συστοιχία ακροδεκτών σύμφωνα με το σχεδιάγραμμα σύνδεσης. Ο αριθμός του
ακροδέκτη φαίνεται στην επισκόπηση της συνδεσμολογίας στο κάλυμμα.
6.5.15 Σύνδεση Μήνυμα μεμονωμένης
λειτουργίας (EBM)
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάσιμου τραυματισμού από ηλεκτρικό ρεύμα εξωτερικής
πηγής!
Η τροφοδοσία τάσης γίνεται από εξωτερικό πηγή. Αυτή η τάση εφαρμόζεται στους
ακροδέκτες ακόμη κι όταν είναι απενεργοποιημένος ο γενικός διακόπτης! Υπάρχει
κίνδυνος θανάσιμου τραυματισμού! Πριν από κάθε εργασία πρέπει να
αποσυνδέεται η τροφοδοσία τάσης της πηγής! Οι ηλεκτρολογικές εργασίες θα
πρέπει να εκτελούνται από εξειδικευμένο ηλεκτρολόγο σύμφωνα με τους τοπικούς
κανονισμούς.
x
Fig.20: Σύμβολο επισκόπησης σύνδεσης
Μέσω μιας ξεχωριστής εξόδου εξάγεται μια ένδειξη λειτουργίας για όλες τις αντλίες
(EBM):
▪Είδος επαφής: κανονικά ανοικτή επαφή (NO) χωρίς δυναμικό
▪Επιβάρυνση επαφής:
– Ελάχιστη: 12V, 10mA
– Μέγιστη: 250V, 1A
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες καλωδίων στη
συστοιχία ακροδεκτών σύμφωνα με το σχεδιάγραμμα σύνδεσης. Ο αριθμός του
ακροδέκτη φαίνεται στην επισκόπηση της συνδεσμολογίας στο κάλυμμα. Το "x" στο
σύμβολο δηλώνει την εκάστοτε αντλία:
▪1 = Αντλία 1
