el Θέση σε λειτουργία
370 WILO SE 2019-07
ΕΙΔΟΠΟΙΗΣΗ
Ένδειξη βλάβης κατά τη λειτουργία με σύνδεση σε εναλλασσόμενο
ρεύμα
Ο ηλεκτρικός πίνακας "Control EC-Booster" διαθέτει επιτήρηση περιστρεφόμενου
πεδίου και ρεύματος κινητήρα. Αμφότερες οι λειτουργίες ελέγχου δουλεύουν
χωρίς σφάλματα μόνο με σύνδεση τριφασικού ρεύματος και είναι ενεργοποιημένες
εργοστασιακά. Όταν ο ηλεκτρικός πίνακας χρησιμοποιείται με σύνδεση
εναλλασσόμενου ρεύματος, εμφανίζονται οι ακόλουθες ενδείξεις βλάβης στην
οθόνη:
• Επιτήρηση περιστρεφόμενου πεδίου: Κωδικός σφάλματος "E006"
⇒ Παύση λειτουργίας επιτήρησης περιστρεφόμενου πεδίου: Μενού 5.68,
Ρύθμιση τιμής "off"!
• Επιτήρηση ρεύματος κινητήρα: Κωδικός σφάλματος "E080.x"
⇒ Παύση λειτουργίας επιτήρησης ρεύματος κινητήρα: Μενού 5.69, Ρύθμιση
τιμής "off"!
▶ Οι λειτουργίες ελέγχου είναι απενεργοποιημένες. Ο ηλεκτρικός πίνακας δουλεύει
τώρα χωρίς σφάλματα σε σύνδεση εναλλασσόμενου ρεύματος.
ΕΙΔΟΠΟΙΗΣΗ
Προσέξτε τον κωδικό σφάλματος στην οθόνη
Αν φωτίζει ή αναβοσβήνει η κόκκινη λυχνία LED ένδειξης βλάβης, προσέξτε τον
κωδικό σφάλματος στην οθόνη! Αφού έχει επιβεβαιωθεί το σφάλμα, το τελευταίο
σφάλμα καταχωρείται στο μενού 6.02.
1
2
3
4
5

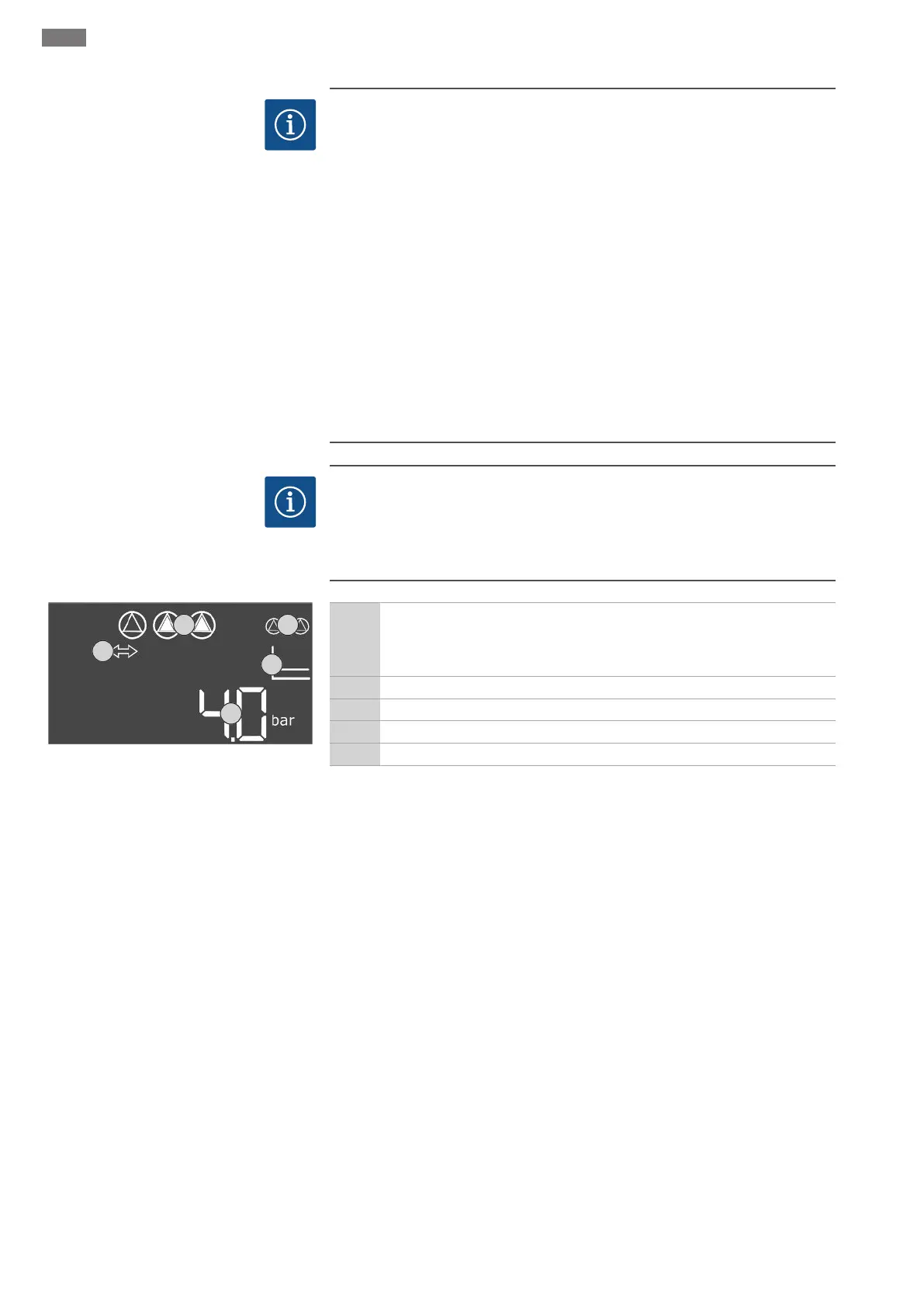

Fig.26: Αρχική οθόνη
1
Τρέχουσα κατάσταση αντλιών:
- Αριθμός δηλωμένων αντλιών
- Αντλία ενεργοποιημένη/απενεργοποιημένη
- Αντλίες ON/OFF
2 Το fieldbus είναι ενεργό
3 Πραγματική τιμή πίεσης
4 Είδος ρύθμισης (π.χ. p-c)
5 Λειτουργία εφεδρικής αντλίας ενεργοποιημένη
‡ Ο ηλεκτρικός πίνακας είναι σφραγισμένος.
‡ Η εγκατάσταση πραγματοποιήθηκε σύμφωνα με τους κανονισμούς.
‡ Όλοι οι δότες σήματος (αισθητήρια) και καταναλωτές είναι συνδεδεμένοι και
εγκαταστημένοι στον χώρο λειτουργίας.
‡ Όταν υπάρχει επαφή πίνακα για προστασία από χαμηλή στάθμη νερού
(προστασία ξηρής λειτουργίας), το σημείο ενεργοποίησης είναι σωστά
ρυθμισμένο.
‡ Έχει γίνει προ-ρύθμιση της προστασίας κινητήρα σύμφωνα με τα στοιχεία της
αντλίας (μόνο "Control EC-Booster").
1. Γυρίστε τον γενικό διακόπτη στη θέση "ON".
2. Ο ηλεκτρικός πίνακας ξεκινά.
- Όλες οι λυχνίες LED ανάβουν για 2s.
- Η οθόνη ανάβει και εμφανίζεται η οθόνη έναρξης.
- Το σύμβολο αναμονής (Standby) εμφανίζεται στην οθόνη.
▶ Ο ηλεκτρικός πίνακας είναι έτοιμος για λειτουργία, ξεκινήστε την αρχική
διαμόρφωση ή την αυτόματη λειτουργία.
8.3 Έναρξη αρχικής διαμόρφωσης
Προσοχή στα ακόλουθα σημεία κατά την εκτέλεση της διαμόρφωσης:
▪Αν δεν πραγματοποιηθεί εισαγωγή ή χειρισμός για 6 λεπτά:
– Σβήνει ο φωτισμός της οθόνης.
– Στην οθόνη προβάλλεται πάλι η κύρια οθόνη.
– Γίνεται φραγή της εισαγωγής παραμέτρων.
