Θέση σε λειτουργία el
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Control EC/ECe-Booster 371
▪Ορισμένες ρυθμίσεις μπορούν να τροποποιηθούν μόνο όταν δεν είναι σε λειτουργία
καμία αντλία.
▪Το μενού προσαρμόζεται αυτόματα με βάση τις ρυθμίσεις. Παράδειγμα: τα μενού 5.41
… 5.43 είναι ορατά μόνο όταν η λειτουργία "Δοκιμαστική λειτουργία αντλιών" (μενού
5.40) είναι ενεργοποιημένη.
▪Η δομή του μενού ισχύει για όλους τους ηλεκτρικούς πίνακες EC (π.χ. HVAC, Booster,
Lift, Fire, …). Συνεπώς μπορεί να υπάρχουν κενά στη δομή του μενού.
Στην τυπική λειτουργία οι τιμές προβάλλονται μόνο. Για να τροποποιήσετε τις τιμές,
πρέπει να ξεκλειδώσετε την εισαγωγή παραμέτρων στο μενού 7.01:
7
1
5
3
2

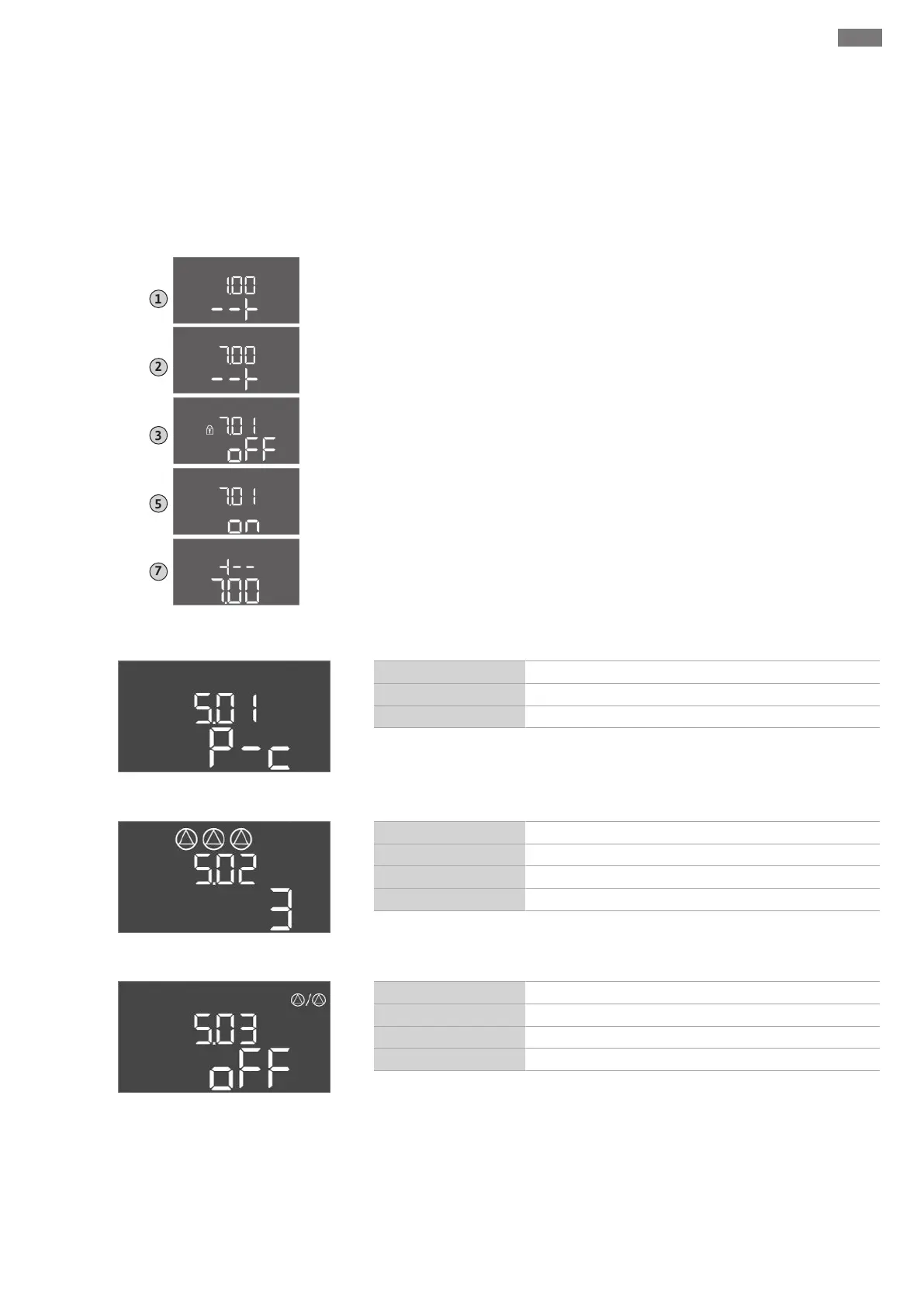

Fig.27: Ξεκλείδωμα εισαγωγής παραμέτρων
1. Πιέστε το κουμπί χειρισμού για 3s.
⇒ Εμφανίζεται το μενού 1.00
2. Περιστρέψτε το κουμπί χειρισμού μέχρι να εμφανιστεί το μενού 7.
3. Πατήστε το κουμπί χειρισμού.
⇒ Εμφανίζεται το μενού 7.01.
4. Πατήστε το κουμπί χειρισμού.
5. Αλλάξτε την τιμή σε "on": Περιστρέψτε το κουμπί χειρισμού.
6. Αποθηκεύστε την τιμή: Πατήστε το κουμπί χειρισμού.
⇒ Το μενού είναι ελεύθερο για τροποποίηση.
7. Περιστρέψτε το κουμπί χειρισμού μέχρι να εμφανιστεί το τέλος του μενού 7.
8. Πατήστε το κουμπί χειρισμού.
⇒ Επιστροφή στο κύριο μενού.
▶ Έναρξη αρχικής διαμόρφωσης:
- Μενού 5: Βασικές ρυθμίσεις
- Μενού 1: Τιμές ενεργοποίησης/απενεργοποίησης
- Μενού 2: Διασύνδεση διαύλου πεδίου (fieldbus) (εφόσον υπάρχει)
- Μενού 3: Ξεκλείδωμα αντλιών
Μενού 5: Βασικές ρυθμίσεις
Fig.28: Μενού 5.01
Αριθ. μενού 5.01
Περιγραφή Είδος ρύθμισης
Εργοστασιακή ρύθμιση Ρύθμιση σταθερής πίεσης (p-c)
Fig.29: Μενού 5.02
Αριθ. μενού 5.02
Περιγραφή Αριθμός των συνδεδεμένων αντλιών
Εύρος τιμής 1 … 3
Εργοστασιακή ρύθμιση 3
Fig.30: Μενού 5.03
Αριθ. μενού 5.03
Περιγραφή Εφεδρική αντλία
Εύρος τιμής on, off
Εργοστασιακή ρύθμιση off
