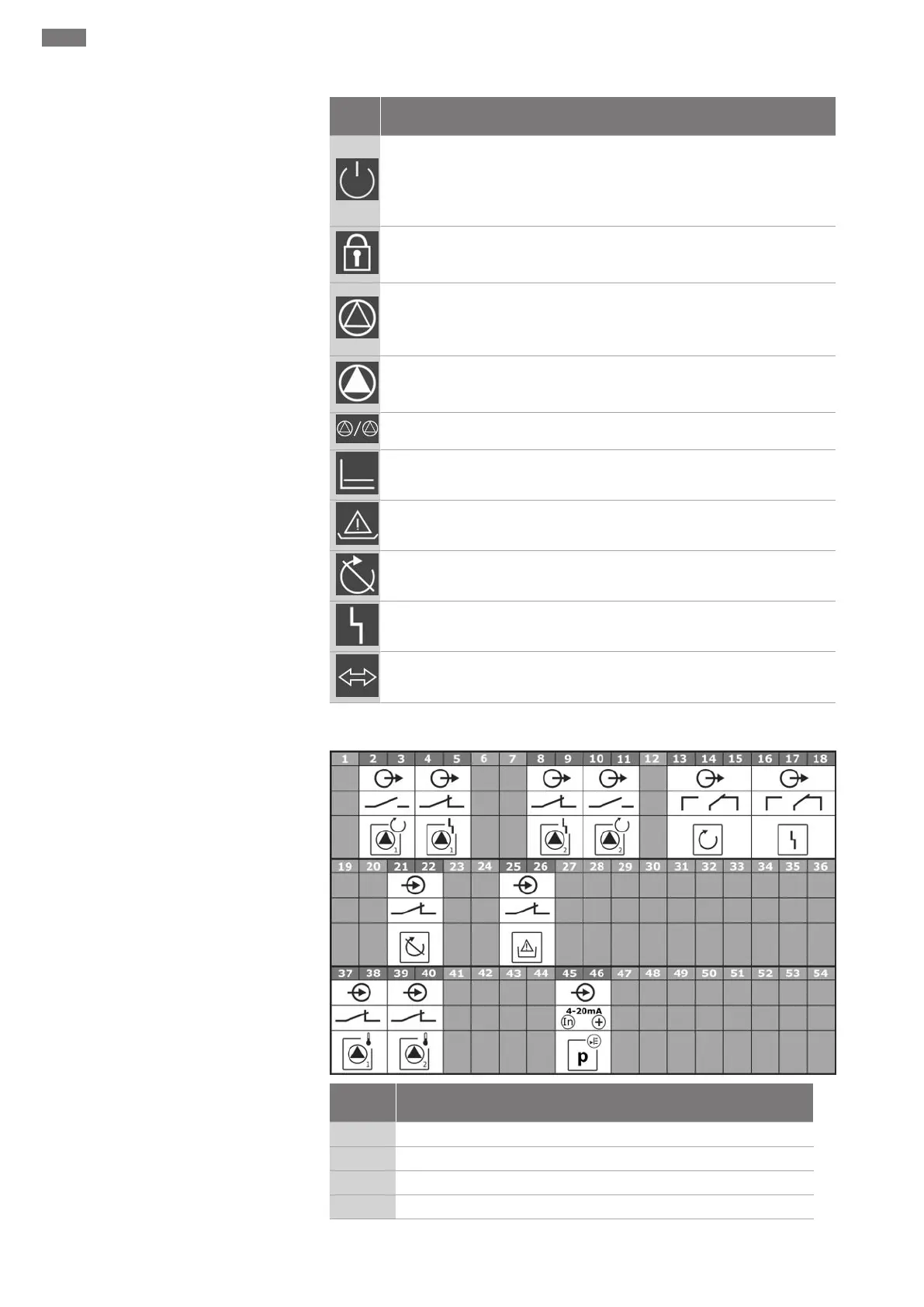

13.2 Επισκόπηση των συμβόλων
Σύμβο
λο
Περιγραφή
Stand-by:
Το σύμβολο είναι αναμμένο: Ο ηλεκτρικός πίνακας είναι εγκαταστημένος και
έτοιμος για λειτουργία.
Το σύμβολο αναβοσβήνει: Χρόνος επιβράδυνσης της βασικής αντλίας
ενεργός
Δεν είναι δυνατή η εισαγωγή τιμών:
1. Η εισαγωγή είναι κλειδωμένη
2. Το μενού που κλήθηκε είναι μόνο για ένδειξη τιμής.
Οι αντλίες είναι έτοιμες για λειτουργία/απενεργοποιημένες:
Το σύμβολο είναι αναμμένο: Η αντλία είναι διαθέσιμη και έτοιμη για
λειτουργία.
Το σύμβολο αναβοσβήνει: Η αντλία είναι απενεργοποιημένη.
Οι αντλίες δουλεύουν/Βλάβη:
Το σύμβολο είναι αναμμένο: Η αντλία είναι σε λειτουργία.
Το σύμβολο αναβοσβήνει: Βλάβη της αντλίας
Μια αντλία ορίστηκε ως εφεδρική αντλία.
Είδος ρύθμισης: Ρύθμιση σταθερής πίεσης (p-c)
Επιτήρηση χαμηλής στάθμης νερού/προστασία ξηρής λειτουργίας ενεργή
Είσοδος "Extern OFF" ενεργή: Όλες οι αντλίες είναι εκτός λειτουργίας
Υπάρχει τουλάχιστον μία τρέχουσα (μη επιβεβαιωμένη) ένδειξη βλάβης.
Η συσκευή επικοινωνεί με ένα σύστημα fieldbus.
13.3 Επισκόπηση σχεδίων σύνδεσης
ακροδεκτών
Σχέδια σύνδεσης ακροδεκτών Wilo-Control EC-B2...
Ακροδέκ
της
Λειτουργία
2/3
Έξοδος: Μήνυμα μεμονωμένης λειτουργίας Αντλία 1
4/5
Έξοδος: Μεμονωμένη ένδειξη βλάβης Αντλία 1
8/9
Έξοδος: Μεμονωμένη ένδειξη βλάβης Αντλία 2
10/11
Έξοδος: Μήνυμα μεμονωμένης λειτουργίας Αντλία 2
