Wilo Control EC-Booster User Manual

Παράρτημα el
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Control EC/ECe-Booster 387
Ακροδέκ
της
Λειτουργία
13/14/15
Έξοδος: Συνολικό σήμα λειτουργίας
16/17/18
Έξοδος: Συνολικό σήμα βλάβης
21/22
Είσοδος: Extern OFF
25/26
Είσοδος: Χαμηλή στάθμη νερού/προστασία ξηρής λειτουργίας
37/38
Είσοδος: Θερμική επιτήρηση περιέλιξης Αντλία 1
39/40
Είσοδος: Θερμική επιτήρηση περιέλιξης Αντλία 2
45/46
Είσοδος: παθητικός αισθητήρας πίεσης 4–20mA

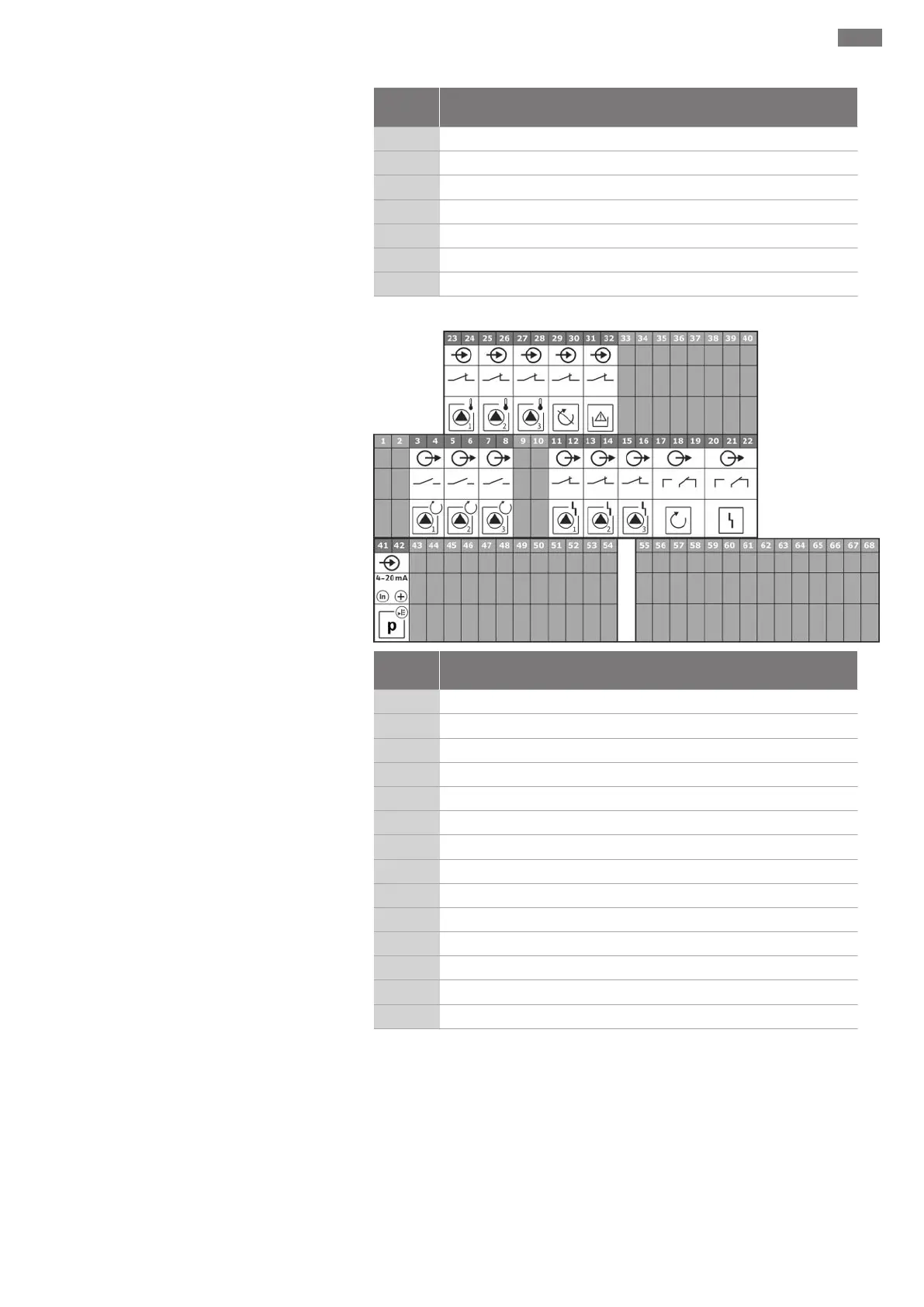

Σχέδια σύνδεσης ακροδεκτών Wilo-Control EC-B3...
Ακροδέκ
της
Λειτουργία
3/4
Έξοδος: Μήνυμα μεμονωμένης λειτουργίας Αντλία 1
5/6
Έξοδος: Μήνυμα μεμονωμένης λειτουργίας Αντλία 2
7/8
Έξοδος: Μήνυμα μεμονωμένης λειτουργίας Αντλία 3
11/12
Έξοδος: Μεμονωμένη ένδειξη βλάβης Αντλία 1
13/14
Έξοδος: Μεμονωμένη ένδειξη βλάβης Αντλία 2
15/16
Έξοδος: Μεμονωμένη ένδειξη βλάβης Αντλία 3
17/18/19
Έξοδος: Συνολικό σήμα λειτουργίας
20/21/22
Έξοδος: Συνολικό σήμα βλάβης
23/24
Είσοδος: Θερμική επιτήρηση περιέλιξης Αντλία 1
25/26
Είσοδος: Θερμική επιτήρηση περιέλιξης Αντλία 2
27/28
Είσοδος: Θερμική επιτήρηση περιέλιξης Αντλία 3
29/30
Είσοδος: Extern OFF
31/32
Είσοδος: Χαμηλή στάθμη νερού/προστασία ξηρής λειτουργίας
41/42
Είσοδος: παθητικός αισθητήρας πίεσης 4–20mA
