Wilo Control EC-Booster - Page 472

lv Pielikums
472 WILO SE 2019-07

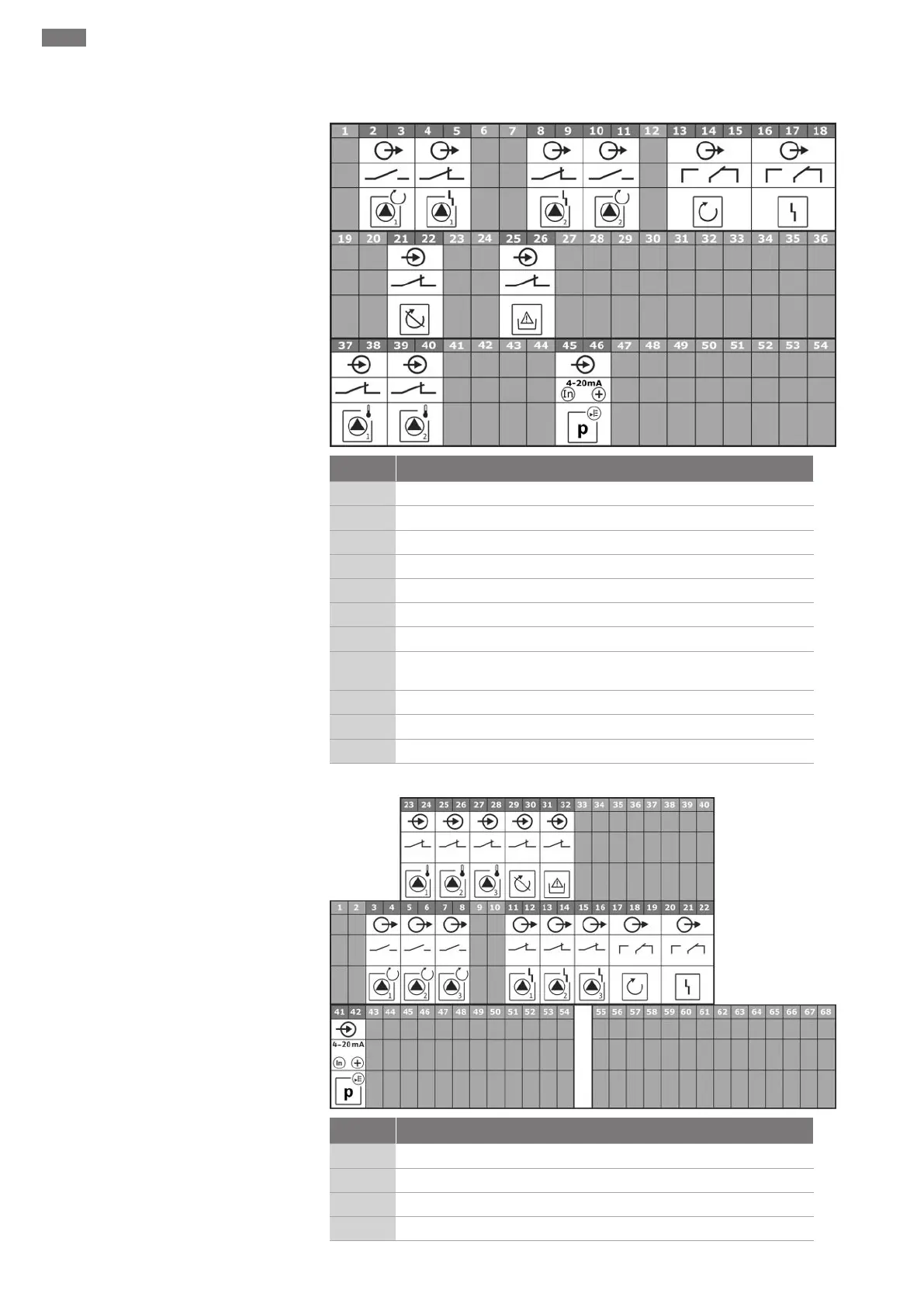

13.3 Pārskats, spailes shēmas
Spailes shēmas Wilo-Control EC-B2...
Spaile Funkcija
2/3
Izeja: Atsevišķs darbības ziņojums, 1. sūknis
4/5
Izeja: Atsevišķa traucējuma ziņojums, 1. sūknis
8/9
Izeja: Atsevišķa traucējuma ziņojums, 2. sūknis
10/11
Izeja: Atsevišķs darbības ziņojums, 2. sūknis
13/14/15
Izeja: Kopējs darbības ziņojums
16/17/18
Izeja: Kopējs traucējumu ziņojums
21/22
Ieeja: Extern OFF
25/26
Ieeja: Nepietiekams ūdensdaudzums/aizsardzība pret darbību bez
ūdens
37/38
Ieeja: Tinuma termokontrole, 1. sūknis
39/40
Ieeja: Tinuma termokontrole, 2. sūknis
45/46
Ieeja: pasīvais spiediena sensors 4-20mA
Spailes shēmas Wilo-Control EC-B3...
Spaile Funkcija
3/4
Izeja: Atsevišķs darbības ziņojums, 1. sūknis
5/6
Izeja: Atsevišķs darbības ziņojums, 2. sūknis
7/8
Izeja: Atsevišķs darbības ziņojums, 3. sūknis
11/12
Izeja: Atsevišķa traucējuma ziņojums, 1. sūknis
