Pielikums lv
Uzstādīšanas un ekspluatācijas instrukcija Wilo-Control EC/ECe-Booster 473
Spaile Funkcija
13/14
Izeja: Atsevišķa traucējuma ziņojums, 2. sūknis
15/16
Izeja: Atsevišķa traucējuma ziņojums, 3. sūknis
17/18/19
Izeja: Kopējs darbības ziņojums
20/21/22
Izeja: Kopējs traucējumu ziņojums
23/24
Ieeja: Tinuma termokontrole, 1. sūknis
25/26
Ieeja: Tinuma termokontrole, 2. sūknis
27/28
Ieeja: Tinuma termokontrole, 3. sūknis
29/30
Ieeja: Extern OFF
31/32
Ieeja: Nepietiekams ūdensdaudzums/aizsardzība pret darbību bez
ūdens
41/42
Ieeja: pasīvais spiediena sensors 4-20mA

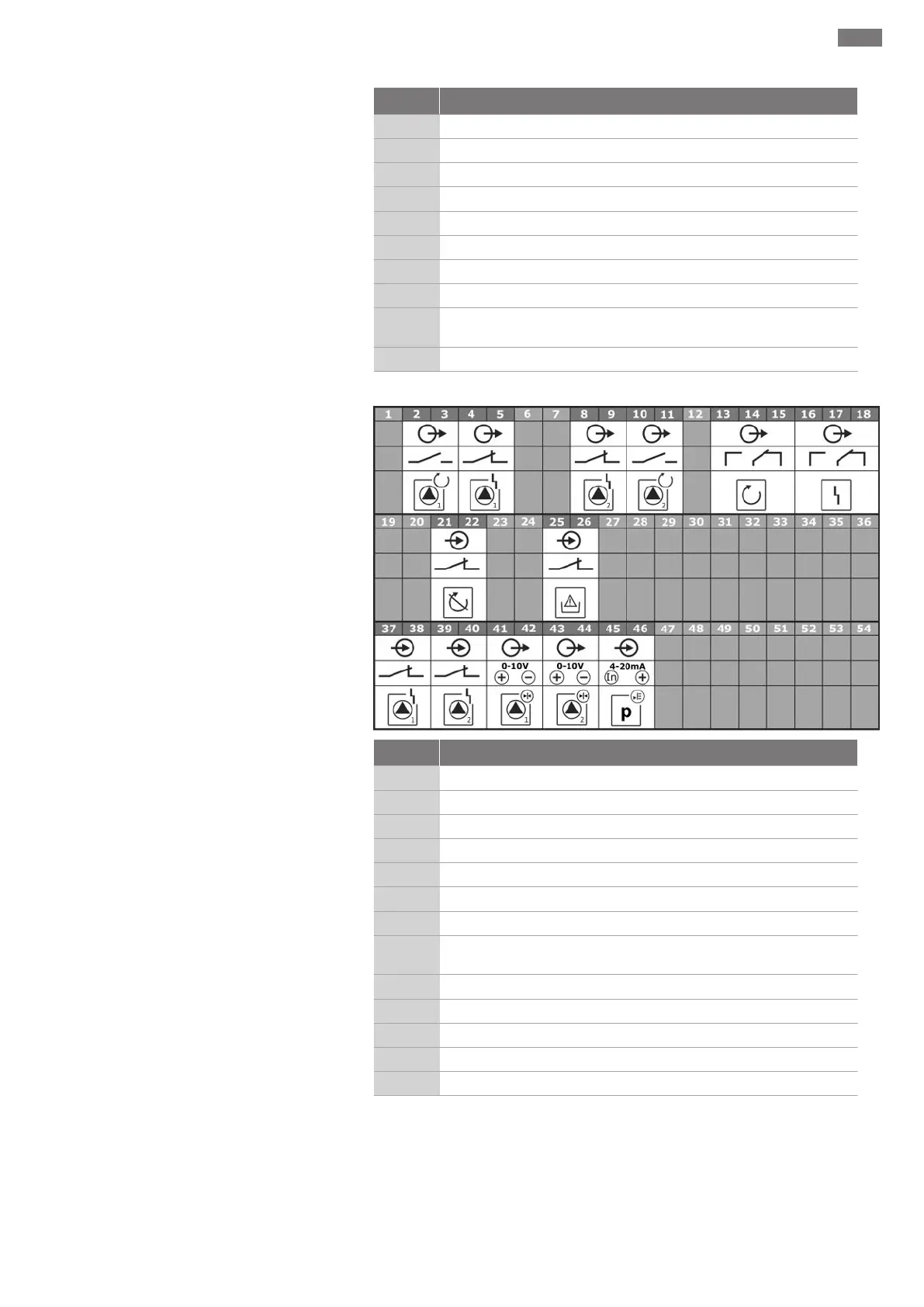

Spailes shēmas Wilo-Control ECe-B2...
Spaile Funkcija
2/3
Izeja: Atsevišķs darbības ziņojums, 1. sūknis
4/5
Izeja: Atsevišķa traucējuma ziņojums, 1. sūknis
8/9
Izeja: Atsevišķa traucējuma ziņojums, 2. sūknis
10/11
Izeja: Atsevišķs darbības ziņojums, 2. sūknis
13/14/15
Izeja: Kopējs darbības ziņojums
16/17/18
Izeja: Kopējs traucējumu ziņojums
21/22
Ieeja: Extern OFF
25/26
Ieeja: Nepietiekams ūdensdaudzums/aizsardzība pret darbību bez
ūdens
37/38
Ieeja: Kļūdas signāls, frekvences pārveidotājs, 1.sūknis
39/40
Ieeja: Kļūdas signāls, frekvences pārveidotājs, 2.sūknis
41/42
Izeja: Spiediena uzdotā vērtība, 1.sūknis
43/44
Izeja: Spiediena uzdotā vērtība, 2.sūknis
45/46
Ieeja: pasīvais spiediena sensors 4-20mA
