lt Pastatymas
488 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

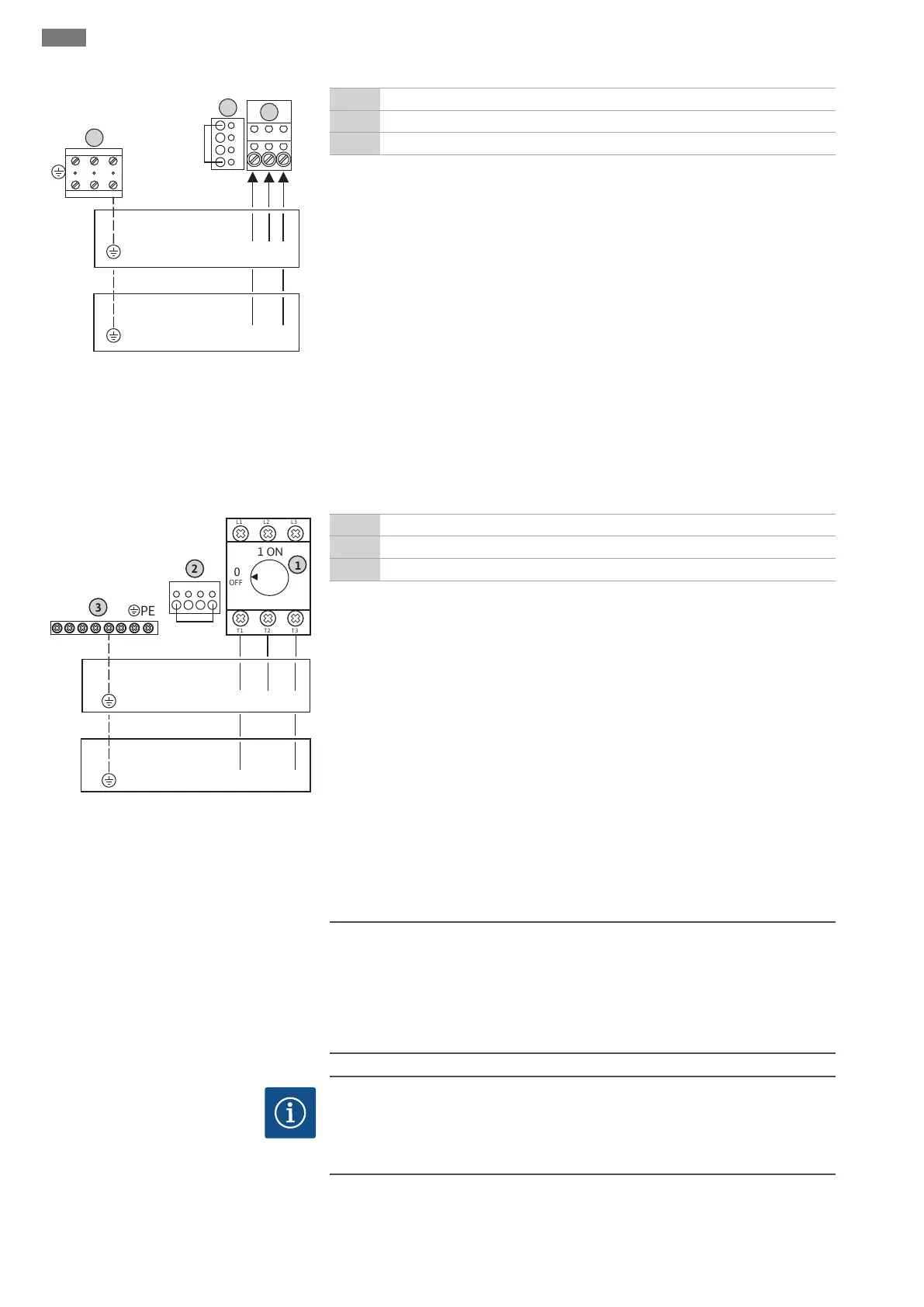

Fig.6: Maitinimo įtampa Wilo-Control EC-B
1.../EC-B 2...
1 Gnybtai: Maitinimo įtampa
2 Tinklo įtampos nustatymas
3 Gnybtai: Įžeminimas (PE)
Maitinimo įtampa 1~230V:
▪Kabelis: 3 gyslų
▪Gysla: L, N, PE
▪Tinklo įtampos nustatymas: Tiltelis 230/COM
Maitinimo įtampa 3~230V:
▪Kabelis: 4 gyslų
▪Gysla: L1, L2, L3, PE
▪Tinklo įtampos nustatymas: Tiltelis 230/COM
Maitinimo įtampa 3~380V:
▪Kabelis: 4 gyslų
▪Gysla: L1, L2, L3, PE
▪Tinklo įtampos nustatymas: Tiltelis 380/COM
Maitinimo įtampa 3~400 V:
▪Kabelis: 4 gyslų
▪Gysla: L1, L2, L3, PE
▪Tinklo įtampos nustatymas: Tiltelis 400/COM (gamykloje nustatyta)
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
pritvirtinamas. Prijunkite gyslas prie pagrindinio jungiklio pagal prijungimo schemą.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Maitinimo įtampa Wilo-Control EC-B 3...
1 Pagrindinis jungiklis
2 Tinklo įtampos nustatymas
3 Gnybtai: Įžeminimas (PE)
Maitinimo įtampa 1~230V:
▪Kabelis: 3 gyslų
▪Gysla: L, N, PE
▪Tinklo įtampos nustatymas: Tiltelis 230/COM
Maitinimo įtampa 3~230V:
▪Kabelis: 4 gyslų
▪Gysla: L1, L2, L3, PE
▪Tinklo įtampos nustatymas: Tiltelis 230/COM
Maitinimo įtampa 3~380V:
▪Kabelis: 4 gyslų
▪Gysla: L1, L2, L3, PE
▪Tinklo įtampos nustatymas: Tiltelis 380/COM
Maitinimo įtampa 3~400 V:
▪Kabelis: 4 gyslų
▪Gysla: L1, L2, L3, PE
▪Tinklo įtampos nustatymas: Tiltelis 400/COM (gamykloje nustatyta)
6.5.4 Valdiklio maitinimo įtampa:
Control ECe-Booster
PERSPĖJIMAS
Materialinės žalos pavojus netinkamai nustačius tinklo įtampą!
Valdiklį galima eksploatuoti su įvairiomis tinklo įtampomis. Tačiau valdymo įtampa
visada turi būti 230V. Todėl tinkama kabelio tiltelio įtampa nustatyta gamykloje.
Nekeiskite kabelio tiltelio! Dėl netinkamai pasirinktos tinklo įtampos valdymas bus
sugadintas!
PRANEŠIMAS
Būtinas nulinis laidininkas
Tinkamai valdymo funkcijai palaikyti prie maitinimo įtampos reikalingas nulinis
laidininkas.
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
pritvirtinamas. Prijunkite gyslas prie pagrindinio jungiklio pagal prijungimo schemą.
