Pastatymas lt
Montavimo ir naudojimo instrukcija Wilo-Control EC/ECe-Booster 489
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

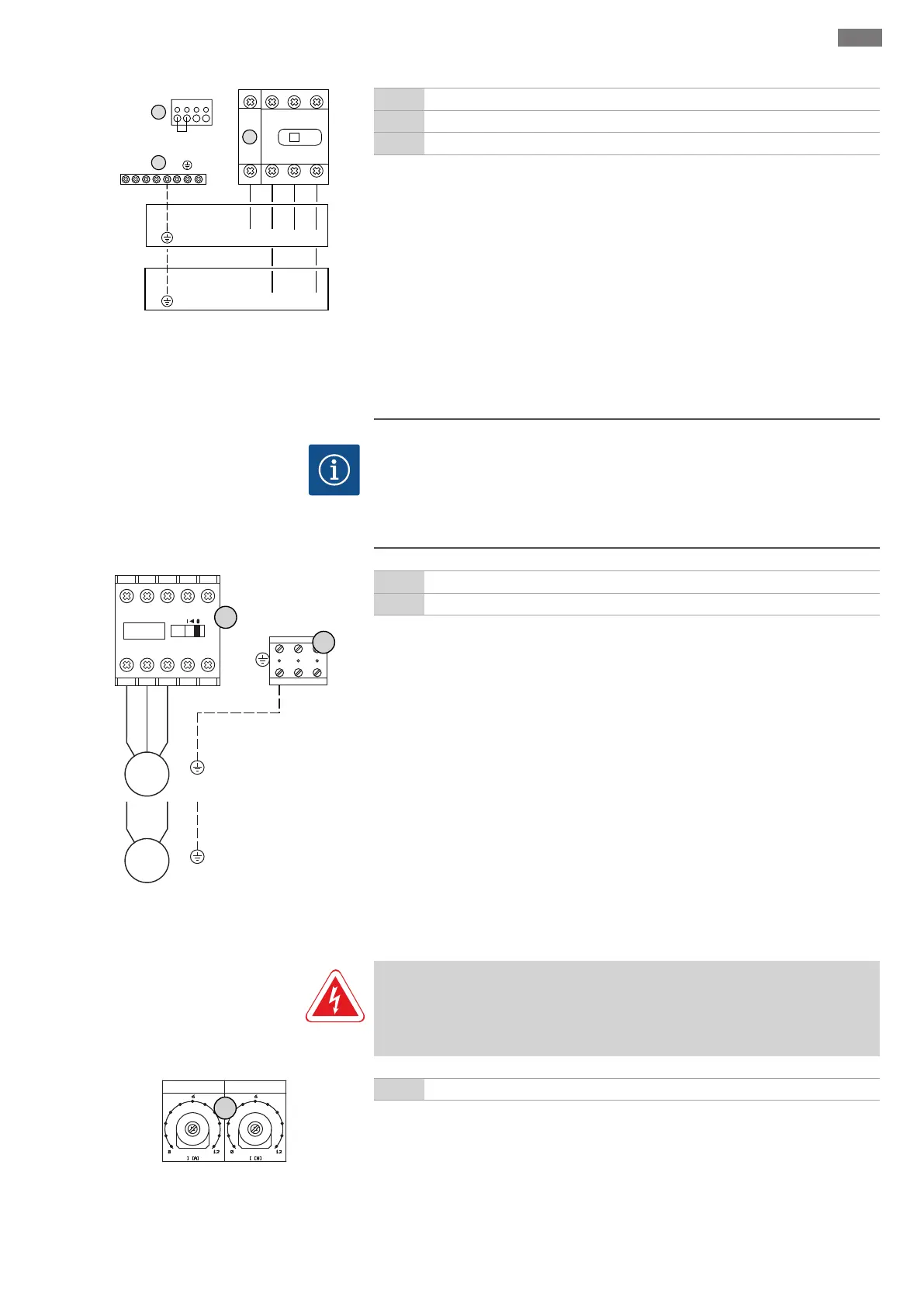

Fig.8: Maitinimo įtampa Wilo-Control ECe-B...
1 Pagrindinis jungiklis
2 Tinklo įtampos nustatymas
3 Gnybtai: Įžeminimas (PE)
Maitinimo įtampa 1~230V:
▪Kabelis: 3 gyslų
▪Gysla: L, N, PE
▪Tinklo įtampos nustatymas: Tiltelis 230/COM
Maitinimo įtampa 3~380V:
▪Kabelis: 5 gyslų
▪Gysla: L1, L2, L3, N, PE
▪Tinklo įtampos nustatymas: Tiltelis 230/COM
Maitinimo įtampa 3~400 V:
▪Kabelis: 5 gyslų
▪Gysla: L1, L2, L3, N, PE
▪Tinklo įtampos nustatymas: Tiltelis 230/COM
6.5.5 Maitinimo įtampa: Pastovaus
apsukų skaičiaus siurblys
PRANEŠIMAS
Besisukančio magnetinio lauko maitinimo jungtis ir siurblio jungtis
Besisukantis magnetinis laukas nuo maitinimo įtampos tiesiogiai veikia siurblio
jungtį. Patikrinkite besisukantį magnetinį lauką, reikalingą prijungtiems siurbliams
(dešininis ar kairinis)! Būtina laikytis siurblių naudojimo instrukcijos.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Siurblio jungtis
3 Gnybtai: Įžeminimas (PE)
5 Kontaktorius
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
pritvirtinamas. Prijunkite gyslas prie kontaktoriaus pagal prijungimo schemą.
6.5.5.1 Išjunkite variklio srovės stebėjimą
PAVOJUS
Elektros srovės keliamas pavojus gyvybei!
Dirbant su atviru valdikliu, galima mirtino sužalojimo rizika! Konstrukcines dalis veikia
srovė! Darbus visada turi kvalifikuotas elektrikas.
Current Pump 1 Current Pump 2
8
Fig.10: Variklio elektros srovės kontrolės
nustatymas
8 Potenciometras variklio elektros srovės kontrolei
Prijungę siurblį, potenciometru nustatykite leistiną vardinę srovę:
▪Vardinė srovė su pilna apkrova nurodyta vardinėje kortelėje.
▪Dalinės apkrovos atveju nustatykite variklio apsaugos jungiklį darbiniame taške 5%
aukščiau vardinės srovės.
Perduodant eksploatuoti galima tiksliai nustatyti variklio viršsrovio stebėjimo
parametrus. Meniu gali būti rodomos šios vertės:
▪Faktinė išmatuota siurblio darbinė srovė (meniu 4.29–4.31)
