Pastatymas lt
Montavimo ir naudojimo instrukcija Wilo-Control EC/ECe-Booster 493

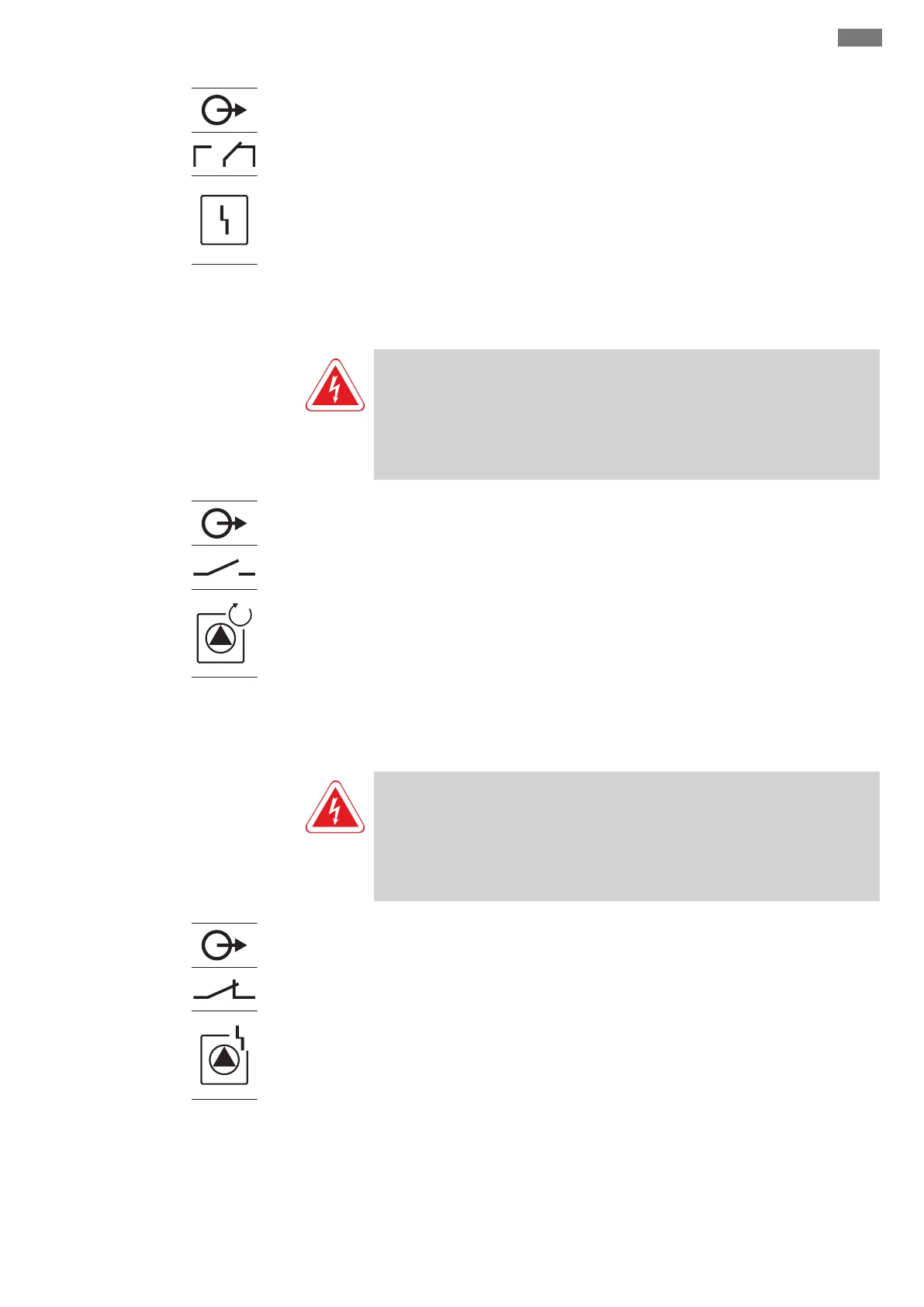

Fig.19: Jungčių apžvalgos simbolis
Sutrikimo signalas visiems siurbliams (SSM) išvedamas per atskirą išeigą:
▪Kontakto rūšis: bepotencialis perjungiamasis kontaktas
▪Kontakto apkrova:
– Minimali: 12 V, 10mA
– Maksimali: 250V, 1A
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
pritvirtinamas. Gyslos turi būti prijungiamos prie gnybtų dėžutės pagal prijungimo
schemą. Jungčių gnybtų numeriai nurodyti ant dangčio.
6.5.15 Paskirojo eigos signalo (EBM)
jungtis
PAVOJUS
Išorinio šaltinio elektros srovės keliamas pavojus gyvybei!
Įtampa tiekiama per išorinį šaltinį. Net ir išjungus pagrindinį jungiklį įtampa išlieka
prie gnybtų! Kyla mirtino sužeidimo rizika! Prieš atliekant visus darbus būtina
atjungti šaltinio elektros maitinimą! Elektros darbus turi atlikti kvalifikuotas
elektrikas, vadovaudamasis vietoje galiojančiais reikalavimais.
x
Fig.20: Jungčių apžvalgos simbolis
Eigos pranešimas kiekvienam siurbliui (EBM) išvedamas per atskirą išeigą:
▪Kontakto rūšis: bepotencialis NO kontaktas
▪Kontakto apkrova:
– Minimali: 12 V, 10mA
– Maksimali: 250V, 1A
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
pritvirtinamas. Gyslos turi būti prijungiamos prie gnybtų dėžutės pagal prijungimo
schemą. Jungčių gnybtų numeriai nurodyti ant dangčio. „X“ simbolyje rodo atitinkamą
siurblį:
▪1 = 1 siurblys
▪2 = 2 siurblys
▪3 = 3 siurblys
6.5.16 Paskirojo sutrikimo pranešimas
(ESM) jungtis
PAVOJUS
Išorinio šaltinio elektros srovės keliamas pavojus gyvybei!
Įtampa tiekiama per išorinį šaltinį. Net ir išjungus pagrindinį jungiklį įtampa išlieka
prie gnybtų! Kyla mirtino sužeidimo rizika! Prieš atliekant visus darbus būtina
atjungti šaltinio elektros maitinimą! Elektros darbus turi atlikti kvalifikuotas
elektrikas, vadovaudamasis vietoje galiojančiais reikalavimais.
x
Fig.21: Jungčių apžvalgos simbolis
Sutrikimo signalas kiekvienam siurbliui (ESM) išvedamas per atskirą išeigą:
▪Kontakto rūšis: bepotencialis NC kontaktas
▪Kontakto apkrova:
– Minimali: 12 V, 10mA
– Maksimali: 250V, 1A
Kliento montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir
pritvirtinamas. Gyslos turi būti prijungiamos prie gnybtų dėžutės pagal prijungimo
schemą. Jungčių gnybtų numeriai nurodyti ant dangčio. „X“ simbolyje rodo atitinkamą
siurblį:
▪1 = 1 siurblys
▪2 = 2 siurblys
▪3 = 3 siurblys
