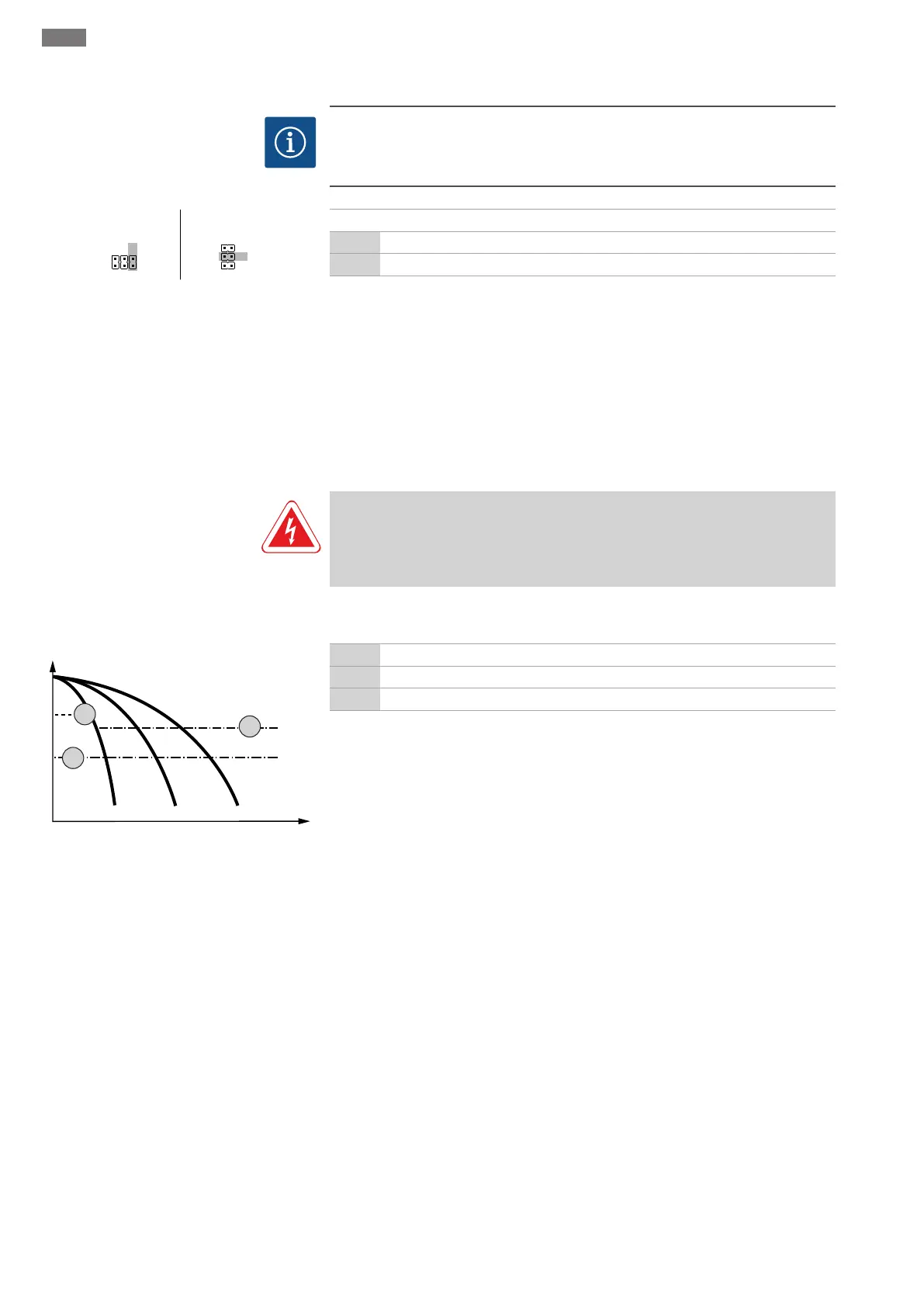

6.5.17 Magistralės jungtis „ModBus RTU“
PRANEŠIMAS
Nejunkite jokios išorinės įtampos!
Nustatyta išorinė įtampa sugadins konstrukcines dalis.
J4 J3 J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3
Fig.22: Trumpiklio padėtis
Padėties numerius žr. Konstrukcinių dalių apžvalga: Wilo-Control EC-Booster [}486]
9 ModBus: RS485 sąsaja
10 ModBus: Trumpiklis pertraukimui / poliarizacijai
Yra ModBus protokolas, skirtas prisijungti prie pastatų valdymo technikos. Kliento
montuojamas sujungimo kabelis nutiesiamas pro kabelio priveržiklius ir pritvirtinamas.
Gyslos turi būti prijungiamos prie gnybtų pagal jungčių priskyrimo schemą.
Būtina laikytis šių nurodymų:
▪Sąsaja: RS485
▪Lauko magistralės protokolo nuostatos: Meniu nuo 2.01 iki 2.05.
▪Valdiklis yra terminuotas gamykloje. Terminavimo išjungimas: Pašalinkite trumpiklį J2.
▪Jei ModBus reikalinga poliarizacija, turi būti prijungti trumpikliai J3 ir J4.
7 Valdymas
PAVOJUS
Elektros srovės keliamas pavojus gyvybei!
Valdiklį eksploatuokite tik uždarytą. Dirbant su atviru valdikliu kyla pavojus gyvybei!
Darbus su vidinėmis konstrukcijomis visada turi atlikti kvalifikuotas elektrikas.
7.1 Veikimo principas
Wilo-Control EC-Booster
p
Q
2
3
4
Fig.23: Funkcijos diagrama Control EC-Booster
2 Įjungimo riba
3 Pagrindinio siurblio išjungimo riba
4 Pagalbinio siurblio išjungimo riba
Įprastu režimu įrenginys išlaiko slėgį tarp įjungimo ir išjungimo ribos. Reguliavimas
atliekamas kaip dviejų taškų kontrolė, slėgio jutiklis aptinka tikrąją slėgio vertę. Jeigu
peržengiama įjungimo riba, įsijungia pagrindinis siurblys. Priklausomai nuo galios
poreikio, pagalbiniai siurbliai įjungiami vienas po kito. Jeigu peržengiama pagalbinių
siurblių išjungimo riba, sistema vieną po kito išjungia pagalbinius siurblius. Jeigu
peržengiama pagrindinio siurblio išjungimo riba, sistema išjungia pagrindinį siurblį. Kol
siurblys (-iai) veikia, skystųjų kristalų ekrane pasirodo atitinkamas vaizdas, o žalias
šviesos diodas dega. Siurblių darbo laikui optimizuoti siurbliai reguliariai apkeičiami.
Įvykus gedimui automatiškai įjungiamas kitas siurblys. Skystųjų kristalų ekrane rodomas
klaidos kodas ir dega raudonas šviesos diodas. Aktyvinamos bendrojo sutrikimo (SSM) ir
paskirojo sutrikimo pranešimo (ESM) išeigos.
Kai pasiekiamas vandens trūkumo lygis talpykloje (apsauga nuo sausosios eigos), visi
siurbliai išjungiami. Skystųjų kristalų ekrane rodomas klaidos kodas ir dega raudonas
šviesos diodas. Aktyvinama bendrojo sutrikimo signalo (SSM) išeiga.
