Wilo Control EC-Booster - Page 530

mk Поставување
530 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

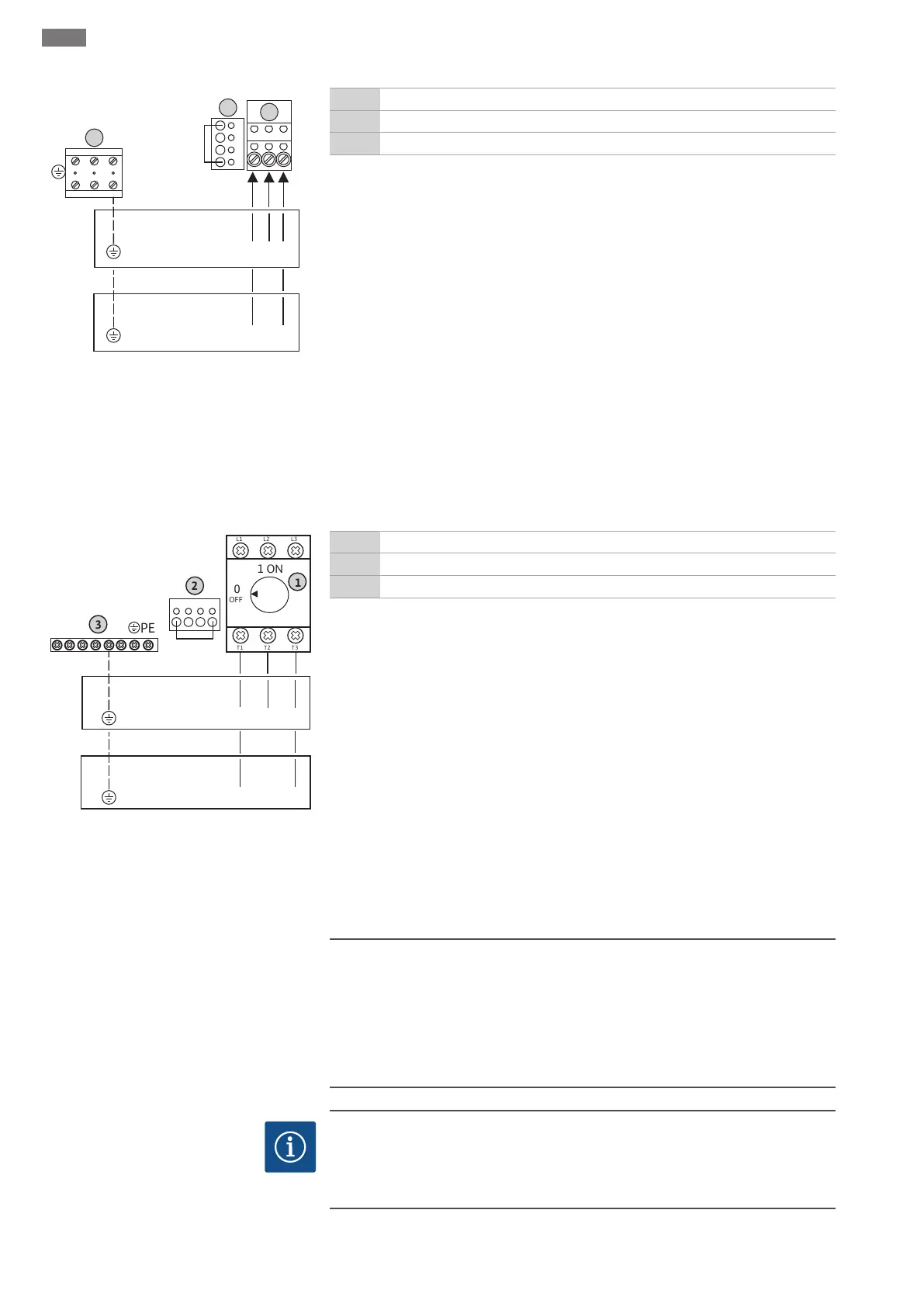

Fig.6: Приклучување на мрежа Wilo-Control
EC-B 1.../EC-B 2...
1 Приклучна лента: Приклучување на мрежа
2 Нагодување за мрежен напон
3 Приклучна лента: Земја (PE)
Приклучување на мрежа 1~230V:
▪Кабел: 3 жици
▪Жица: L, N, PE
▪Нагодување за мрежен напон: Мост 230/COM
Приклучување на мрежа 3~230V:
▪Кабел: 4 жици
▪Жица: L1, L2, L3, PE
▪Нагодување за мрежен напон: Мост 230/COM
Приклучување на мрежа 3~380V:
▪Кабел: 4 жици
▪Жица: L1, L2, L3, PE
▪Нагодување за мрежен напон: Мост 380/COM
Приклучување на мрежа 3~400V:
▪Кабел: 4 жици
▪Жица: L1, L2, L3, PE
▪Нагодување за мрежен напон: Мост 400/COM (Фабричко нагодување)
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
навртување на каблите. Поврзете ги жиците со главен прекинувач согласно
планот на приклучување.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Приклучување на мрежа Wilo-Control
EC-B 3...
1 Главен прекинувач
2 Нагодување за мрежен напон
3 Приклучна лента: Земја (PE)
Приклучување на мрежа 1~230V:
▪Кабел: 3 жици
▪Жица: L, N, PE
▪Нагодување за мрежен напон: Мост 230/COM
Приклучување на мрежа 3~230V:
▪Кабел: 4 жици
▪Жица: L1, L2, L3, PE
▪Нагодување за мрежен напон: Мост 230/COM
Приклучување на мрежа 3~380V:
▪Кабел: 4 жици
▪Жица: L1, L2, L3, PE
▪Нагодување за мрежен напон: Мост 380/COM
Приклучување на мрежа 3~400V:
▪Кабел: 4 жици
▪Жица: L1, L2, L3, PE
▪Нагодување за мрежен напон: Мост 400/COM (Фабричко нагодување)
6.5.4 Приклучување на мрежа на
приклучна табла: Control ECe-
Booster
ВНИМАНИТЕЛНО
Материјални штети поради погрешно поставен мрежен напон!
Приклучната табла може да се употребува при различни мрежни напони.
Контролниот напон мора секогаш да изнесува 230V. Затоа, премостувањето за
кабел е фабрички нагодено на правилниот мрежен напон. Не менувајте го
премостувањето за кабел! Во случај на погрешно поставен мрежен напон,
управувањето може да се расипе!
НАПОМЕНА
Потребен е неутрален кондуктор
За правилна функција на управувањето, потребен е неутрален кондуктор на
приклучувањето на мрежа.
