Упатство за вградување и работа Wilo-Control EC/ECe-Booster 531
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
навртување на каблите. Поврзете ги жиците со главен прекинувач согласно
планот на приклучување.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

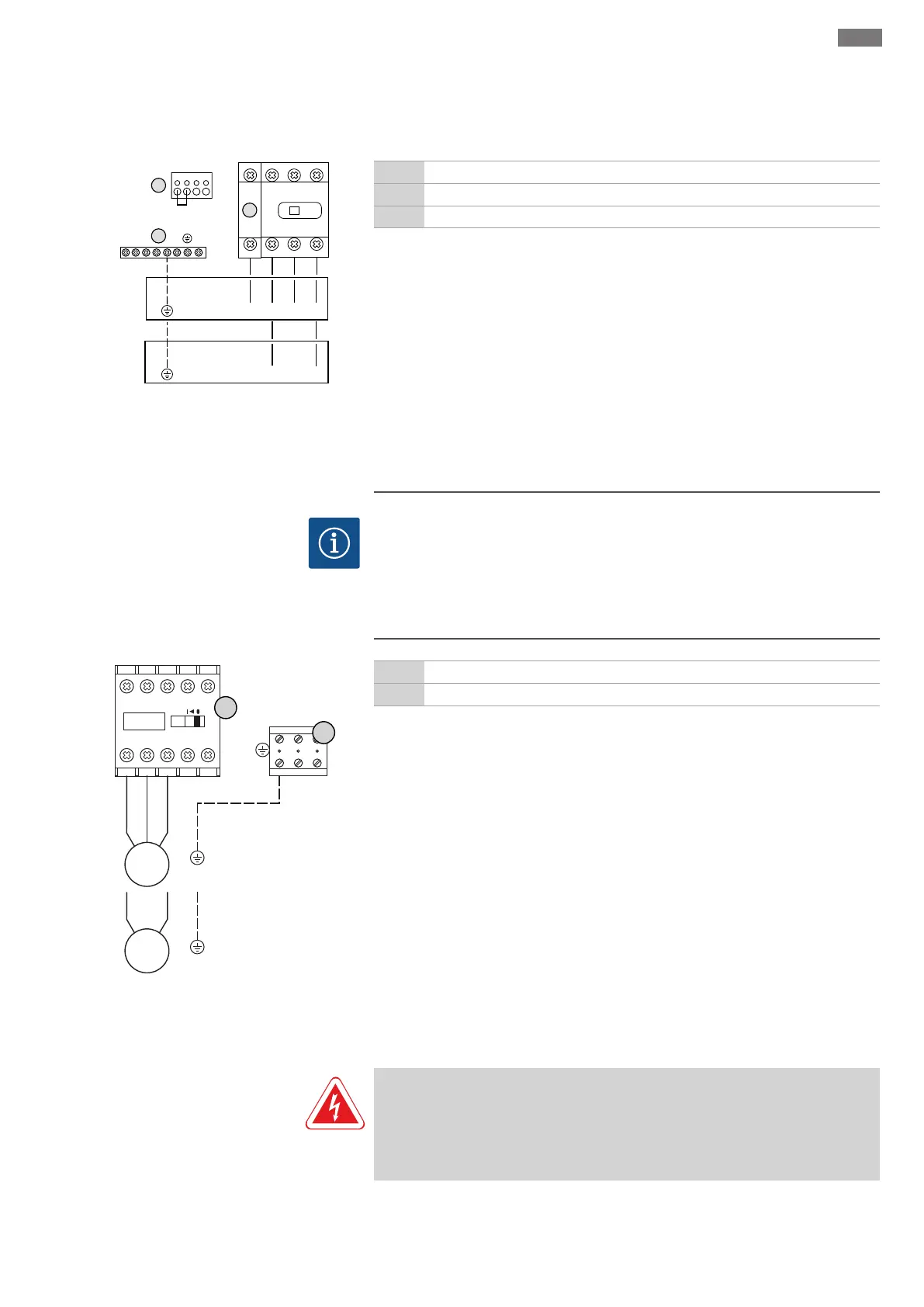

Fig.8: Приклучување на мрежа Wilo-Control
ECe-B...
1 Главен прекинувач
2 Нагодување за мрежен напон
3 Приклучна лента: Земја (PE)
Приклучување на мрежа 1~230V:
▪Кабел: 3 жици
▪Жица: L, N, PE
▪Нагодување за мрежен напон: Мост 230/COM
Приклучување на мрежа 3~380V:
▪Кабел: 5 жици
▪Жица: L1, L2, L3, N, PE
▪Нагодување за мрежен напон: Мост 230/COM
Приклучување на мрежа 3~400V:
▪Кабел: 5 жици
▪Жица: L1, L2, L3, N, PE
▪Нагодување за мрежен напон: Мост 230/COM
6.5.5 Приклучување на мрежа: Пумпа
со фиксен број на вртежи
НАПОМЕНА
Вртежно поле на мрежата и приклучување на пумпа
Вртежното поле на приклучувањето на мрежа се спроведува директно кон
приклучувањето на пумпата. Проверете го потребното вртежно поле на
приклучените пумпи (десна или лева насока на вртење)! Внимавајте на
Упатството за вградување и работа на пумпите.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Приклучување на пумпа
3 Приклучна лента: Земја (PE)
5 Контактор
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
навртување на каблите. Поврзете ги жиците со контакторот согласно планот на
приклучување.
6.5.5.1 Подесување на надгледувањето
на струјата на моторот
ОПАСНОСТ
Опасност по животот од струен удар!
Постои опасност по животот кога се работи на отворена приклучната табла!
Составните елементи се под напон! Работите мора секогаш да го изведува
стручен електричар.
