mk Поставување
532 WILO SE 2019-07
Current Pump 1 Current Pump 2
8

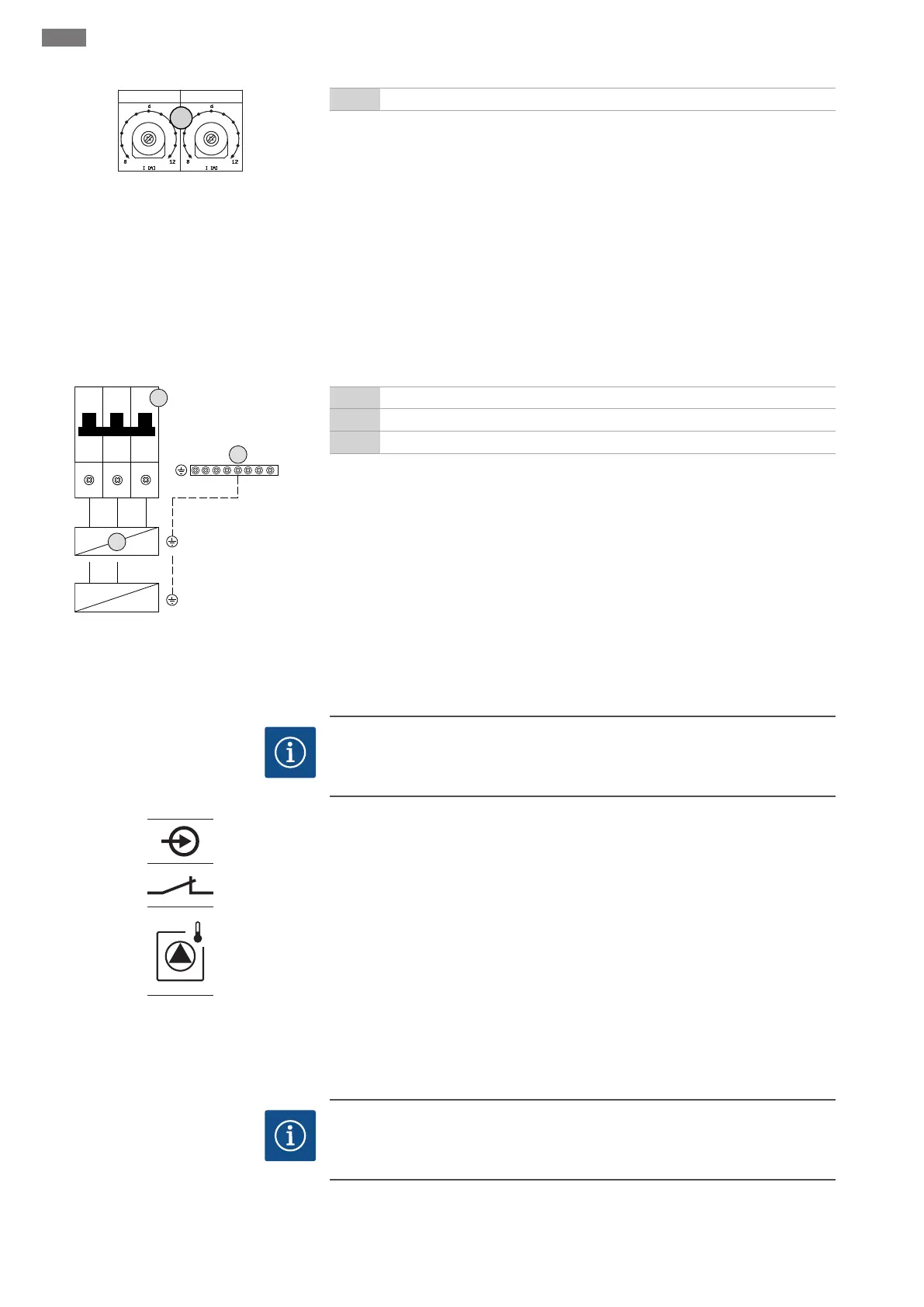

Fig.10: Подесување на надгледувањето на
струјата на моторот
8 Потенциометар за надгледување на струјата на моторот
По приклучувањето на пумпата, подесете ја дозволената номинална струја на
потенциометарот:
При максимално оптоварување, подесете ја номиналната струја согласно
натписната плочка.
При делумно оптоварување, подесете ја номиналната струја 5% над измерената
струја во работна точка.
Точното нагодување на надгледувањето на струјата на моторот може да се
направи за време на пуштањето во работа. Овде може да се прикажат следните
вредности преку менито:
Актуелно измерената работна струја на пумпата (мени 4.29-4.31)
Подесената номинална струја на надгледувањето на моторот (мени 4.25-4.27)
6.5.6 Приклучување на мрежа: Пумпа
со варијабилен број на вртежи
(електронски регулирана пумпа)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Приклучување на пумпа
3 Приклучна лента: Земја (PE)
5 Заштитна склопка на вод
FC Фреквентен конвертор
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
навртување на каблите. Поврзете ги жиците со заштитна склопка на вод согласно
планот на приклучување.
6.5.7 Приклучок за термичко
надгледување на моторот
НАПОМЕНА!Приклучувањето е возможно само со приклучна табла Wilo-
Control EC-B!
НАПОМЕНА
Не причинувајте надворешен напон!
Надворешниот напон може да го расипе составниот елемент.
x
Fig.12: Симбол за преглед на приклучување
Може да се поврзе термичко надгледување на моторот со биметален сензор за
секоја пумпа. Не приклучувајте PTC и Pt100-сензор!
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
навртување на каблите. Жиците се приклучуваат за приклучната лента според
планот на приклучување. Отстранете го бројот на клеми на прегледот на
приклучување во капакот. „Х“ во симболот ја означува соодветната пумпа:
1 = пумпа 1
2 = пумпа 2
3 = пумпа 3
6.5.8 Приклучување за сигнализација
за грешка на фреквентен
конвертор
НАПОМЕНА!Приклучувањето е возможно само со приклучна табла Wilo-
Control ECe-B!
НАПОМЕНА
Не причинувајте надворешен напон!
Надворешниот напон може да го расипе составниот елемент.
