mk Прилог
558 WILO SE 2019-07

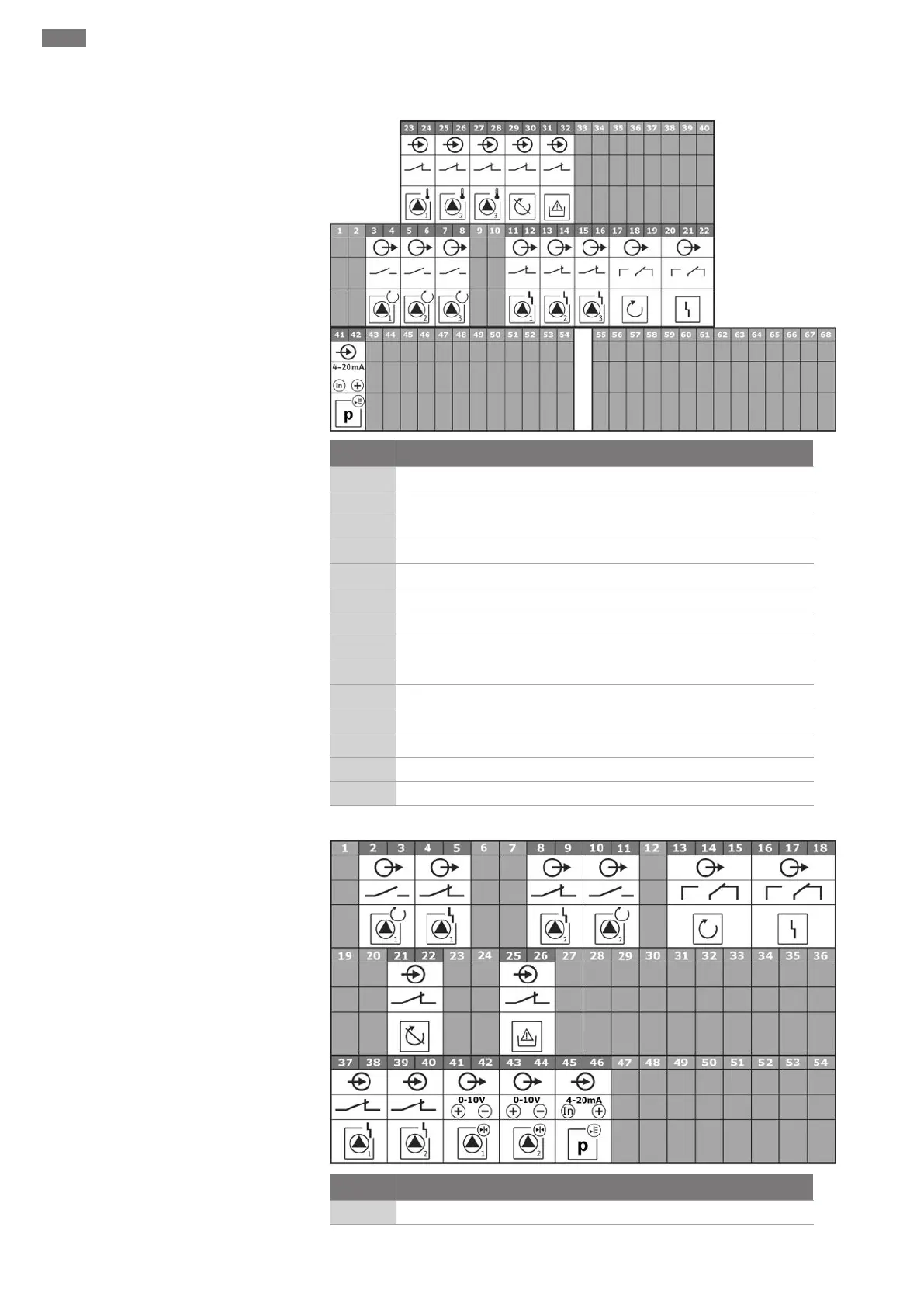

Шеми на приклучоци Wilo-Control EC-B3...
Стега Функција
3/4
Излез: Сигнализација за единечна работа на пумпа 1
5/6
Излез: Сигнализација за единечна работа на пумпа 2
7/8
Излез: Сигнализација за единечна работа на пумпа 3
11/12
Излез: Сигнализација на единечна грешка на пумпа 1
13/14
Излез: Сигнализација на единечна грешка на пумпа 2
15/16
Излез: Сигнализација на единечна грешка на пумпа 3
17/18/19
Излез: Сигнализација за збирна работа
20/21/22
Излез: Сигнализација на збирна грешка
23/24
Влез: Термичко надгледување на намотка на пумпа 1
25/26
Влез: Термичко надгледување на намотка на пумпа 2
27/28
Влез: Термичко надгледување на намотка на пумпа 3
29/30
Влез: Extern OFF
31/32
Влез: Заштита од сув од/недостаток на вода
41/42
Влез: пасивен сензор за притисок 4-20 mA
Шеми на приклучоци Wilo-Control ECe-B2...
Стега Функција
2/3
Излез: Сигнализација за единечна работа на пумпа 1
