Прилог mk
Упатство за вградување и работа Wilo-Control EC/ECe-Booster 559
Стега Функција
4/5
Излез: Сигнализација на единечна грешка на пумпа 1
8/9
Излез: Сигнализација на единечна грешка на пумпа 2
10/11
Излез: Сигнализација за единечна работа на пумпа 2
13/14/15
Излез: Сигнализација за збирна работа
16/17/18
Излез: Сигнализација на збирна грешка
21/22
Влез: Extern OFF
25/26
Влез: Заштита од сув од/недостаток на вода
37/38
Влез: Сигнализација за грешка на фреквентен конвертор на пумпа
1
39/40
Влез: Сигнализација за грешка на фреквентен конвертор на пумпа
2
41/42
Излез: Зададена вредност на притисок за пумпа 1
43/44
Излез: Зададена вредност на притисок за пумпа 2
45/46
Влез: пасивен сензор за притисок 4-20 mA

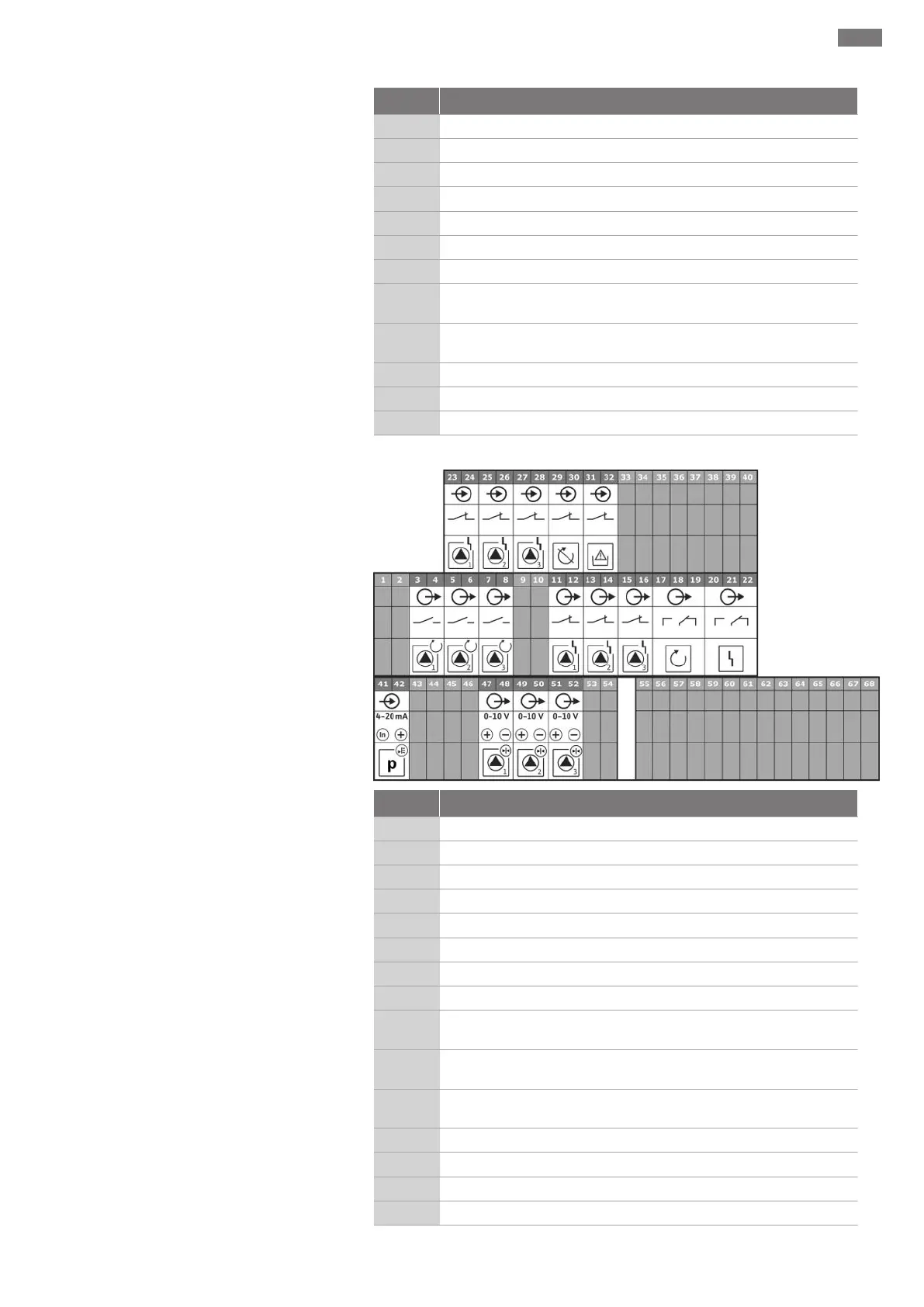

Шеми на приклучоци Wilo-Control ECe-B3...
Стега Функција
3/4
Излез: Сигнализација за единечна работа на пумпа 1
5/6
Излез: Сигнализација за единечна работа на пумпа 2
7/8
Излез: Сигнализација за единечна работа на пумпа 3
11/12
Излез: Сигнализација на единечна грешка на пумпа 1
13/14
Излез: Сигнализација на единечна грешка на пумпа 2
15/16
Излез: Сигнализација на единечна грешка на пумпа 3
17/18/19
Излез: Сигнализација за збирна работа
20/21/22
Излез: Сигнализација на збирна грешка
23/24
Влез: Сигнализација за грешка на фреквентен конвертор на пумпа
1
25/26
Влез: Сигнализација за грешка на фреквентен конвертор на пумпа
2
27/28
Влез: Сигнализација за грешка на фреквентен конвертор на пумпа
3
29/30
Влез: Extern OFF
31/32
Влез: Заштита од сув од/недостаток на вода
41/42
Влез: пасивен сензор за притисок 4-20 mA
47/48
Излез: Зададена вредност на притисок за пумпа 1
