Inbouw- en bedieningsvoorschriften Wilo-Control EC/ECe-Booster 601
Sym-
bool
Beschrijving
Het apparaat communiceert met een veldbussysteem.
13.3 Overzicht elektrische aansluit-
schema's

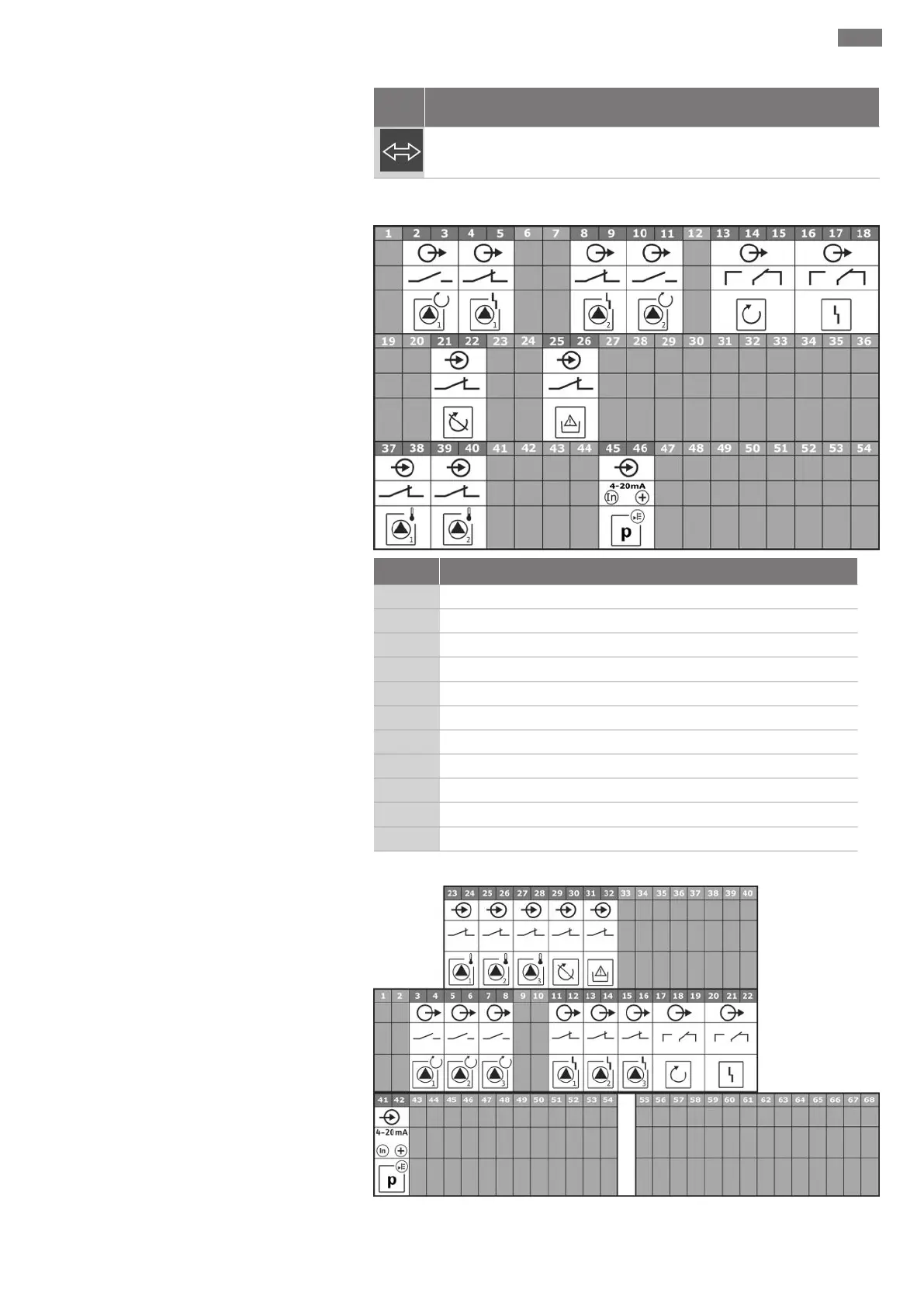

Elektrische aansluitschema's Wilo-Control EC-B2...
Klem Werking
2/3
Uitgang: Enkelbedrijfsmelding pomp 1
4/5
Uitgang: Enkelstoringsmelding pomp 1
8/9
Uitgang: Enkelstoringsmelding pomp 2
10/11
Uitgang: Enkelbedrijfsmelding pomp 2
13/14/15
Uitgang: Verzamelbedrijfsmelding
16/17/18
Uitgang: Verzamelstoringsmelding
21/22
Ingang: Extern OFF
25/26
Ingang: Watergebrek/droogloopbeveiliging
37/38
Ingang: Bewaking thermische wikkeling pomp 1
39/40
Ingang: Bewaking thermische wikkeling pomp 2
45/46
Ingang: passieve druksensor 4–20mA
Elektrische aansluitschema's Wilo-Control EC-B3...
