nl Bijlage
602 WILO SE 2019-07
Klem Werking
3/4
Uitgang: Enkelbedrijfsmelding pomp 1
5/6
Uitgang: Enkelbedrijfsmelding pomp 2
7/8
Uitgang: Enkelbedrijfsmelding pomp 3
11/12
Uitgang: Enkelstoringsmelding pomp 1
13/14
Uitgang: Enkelstoringsmelding pomp 2
15/16
Uitgang: Enkelstoringsmelding pomp 3
17/18/19
Uitgang: Verzamelbedrijfsmelding
20/21/22
Uitgang: Verzamelstoringsmelding
23/24
Ingang: Bewaking thermische wikkeling pomp 1
25/26
Ingang: Bewaking thermische wikkeling pomp 2
27/28
Ingang: Bewaking thermische wikkeling pomp 3
29/30
Ingang: Extern OFF
31/32
Ingang: Watergebrek/droogloopbeveiliging
41/42
Ingang: passieve druksensor 4–20mA

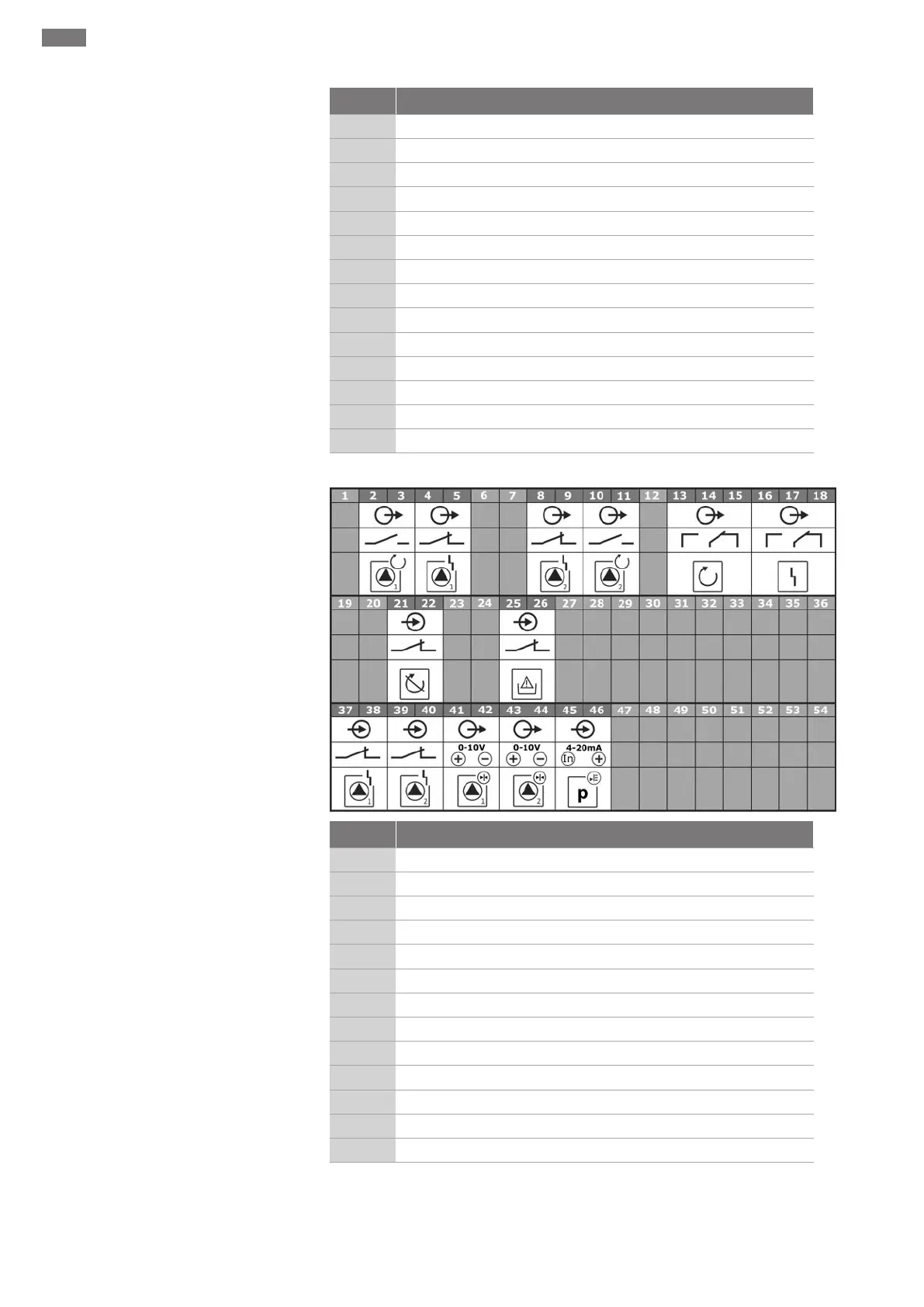

Elektrische aansluitschema's Wilo-Control ECe-B2...
Klem Werking
2/3
Uitgang: Enkelbedrijfsmelding pomp 1
4/5
Uitgang: Enkelstoringsmelding pomp 1
8/9
Uitgang: Enkelstoringsmelding pomp 2
10/11
Uitgang: Enkelbedrijfsmelding pomp 2
13/14/15
Uitgang: Verzamelbedrijfsmelding
16/17/18
Uitgang: Verzamelstoringsmelding
21/22
Ingang: Extern OFF
25/26
Ingang: Watergebrek/droogloopbeveiliging
37/38
Ingang: Foutmelding frequentie-omvormer pomp 1
39/40
Ingang: Foutmelding frequentie-omvormer pomp 2
41/42
Uitgang: Gewenste drukwaarde pomp 1
43/44
Uitgang: Gewenste drukwaarde pomp 2
45/46
Ingang: passieve druksensor 4–20mA
