Wilo Control EC-Booster User Manual

Bijlage nl
Inbouw- en bedieningsvoorschriften Wilo-Control EC/ECe-Booster 603

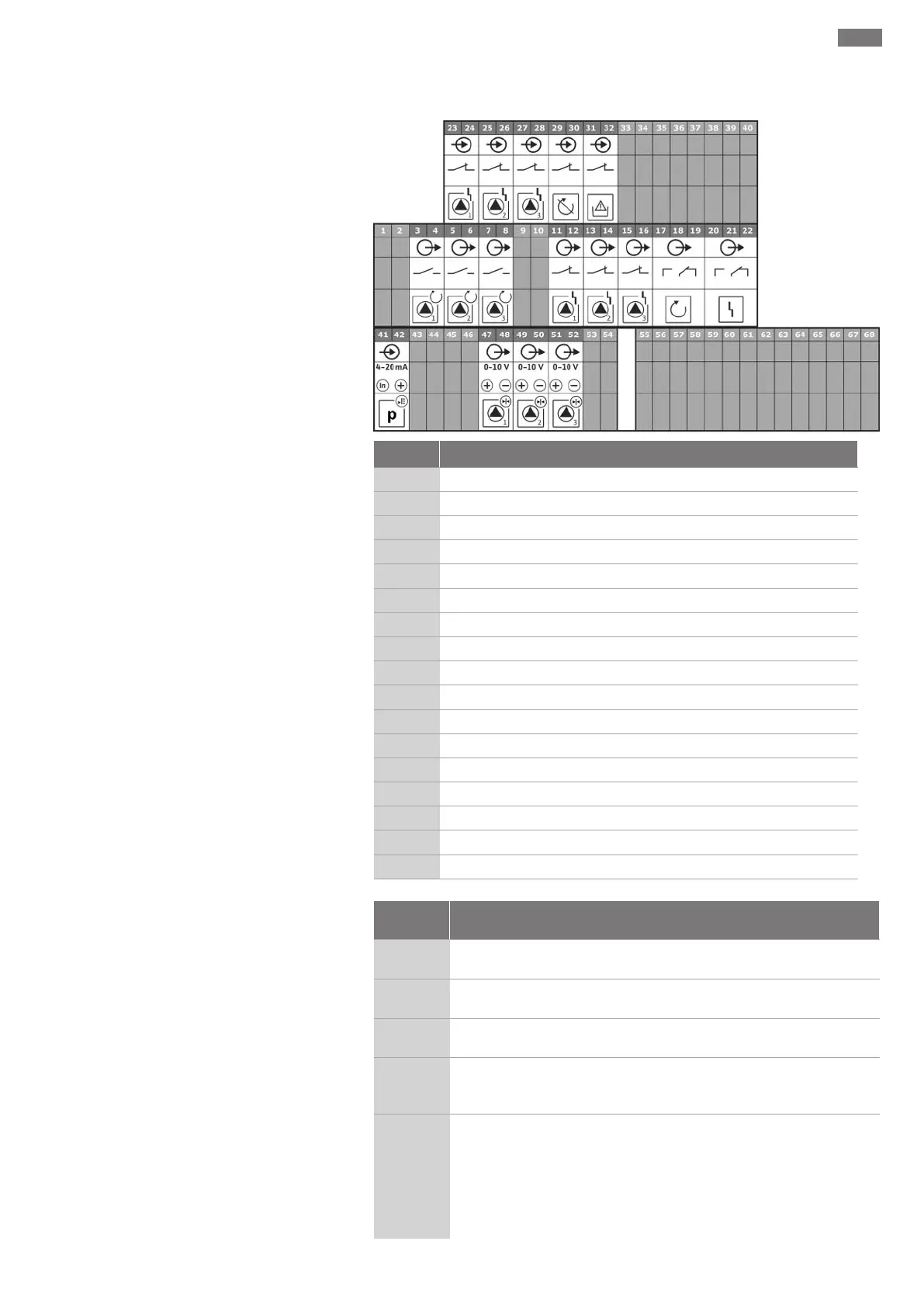

Elektrische aansluitschema's Wilo-Control ECe-B3...
Klem Werking
3/4
Uitgang: Enkelbedrijfsmelding pomp 1
5/6
Uitgang: Enkelbedrijfsmelding pomp 2
7/8
Uitgang: Enkelbedrijfsmelding pomp 3
11/12
Uitgang: Enkelstoringsmelding pomp 1
13/14
Uitgang: Enkelstoringsmelding pomp 2
15/16
Uitgang: Enkelstoringsmelding pomp 3
17/18/19
Uitgang: Verzamelbedrijfsmelding
20/21/22
Uitgang: Verzamelstoringsmelding
23/24
Ingang: Foutmelding frequentie-omvormer pomp 1
25/26
Ingang: Foutmelding frequentie-omvormer pomp 2
27/28
Ingang: Foutmelding frequentie-omvormer pomp 3
29/30
Ingang: Extern OFF
31/32
Ingang: Watergebrek/droogloopbeveiliging
41/42
Ingang: passieve druksensor 4–20mA
47/48
Uitgang: Gewenste drukwaarde pomp 1
49/50
Uitgang: Gewenste drukwaarde pomp 2
51/52
Uitgang: Gewenste drukwaarde pomp 3
13.4 ModBus: Gegevenstypen
Gegevens-
type
Beschrijving
INT16
Geheel getal in het bereik van -32768 t/m 32767.
Het werkelijke voor het datapunt gebruikte getallenbereik kan afwijken.
UINT16
Geheel getal zonder teken in het bereik van 0 t/m 65535.
Het werkelijke voor het datapunt gebruikte getallenbereik kan afwijken.
ENUM
Is een opsomming. Er kan slechts één van de onder de parameter vermel-
de waarden worden ingesteld.
BOOL
Een booleaanse waarde is een parameter met exact twee uitvoerwaarden
(0 – onjuist/false en 1 – juist/true). In het algemeen worden alle waarden
groter dan nul als true aangegeven.
BITMAP*
Is een samenvatting van 16booleaanse waarden (Bits). De waarden wor-
den van 0 t/m 15 geïndexeerd. Het in het register te lezen of te schrijven
getal is het resultaat van de som van alle bits met de waarde 1×2 ver-
hoogd van hun index.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
▪Bit 2: 2
2
= 4
