Wilo Control EC-Booster User Manual

no Oppstilling
618 WILO SE 2019-07
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400

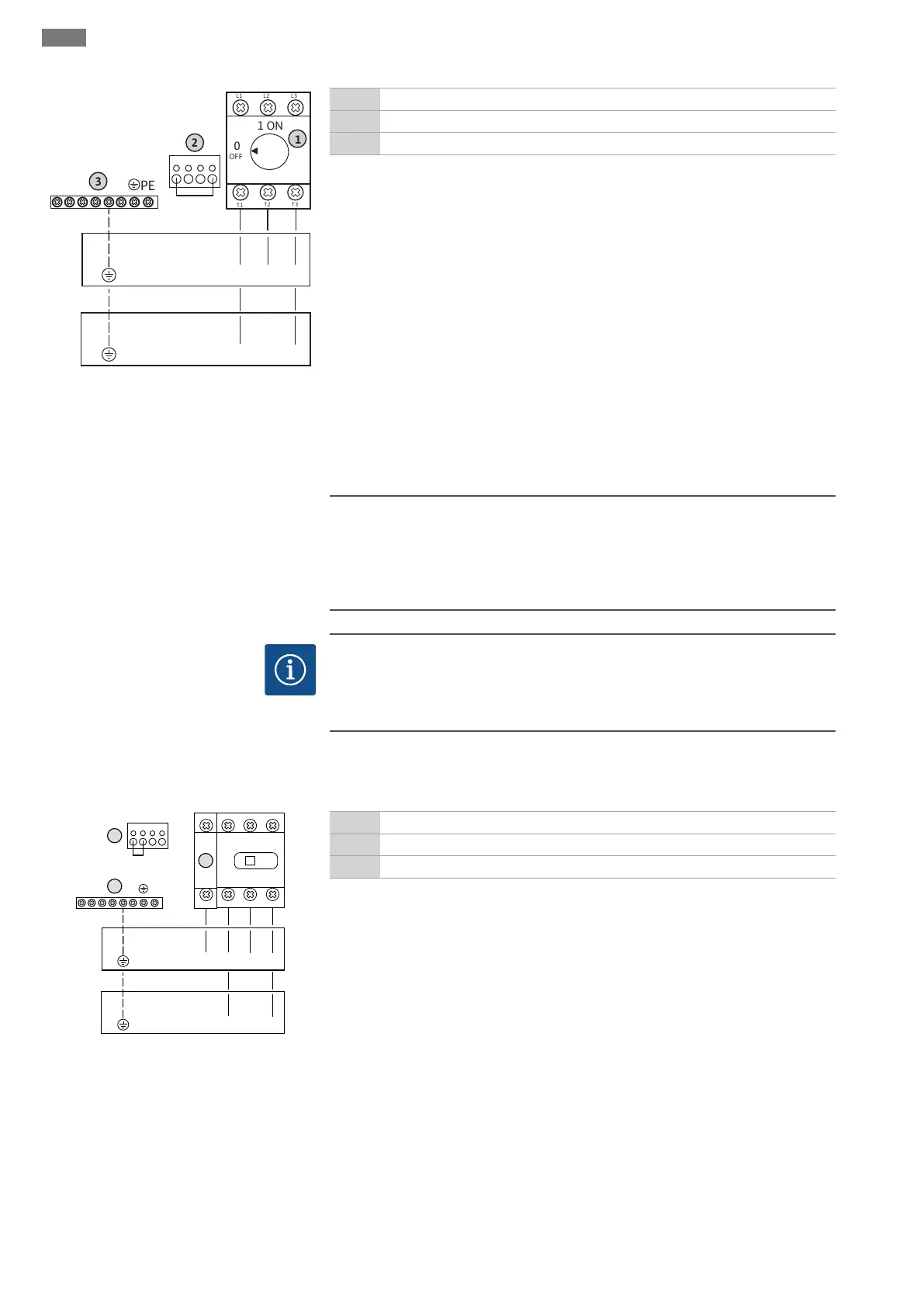

Fig.7: Nettilkobling Wilo-Control EC-B 3...
1 Hovedbryter
2 Innstilling nettspenning
3 Rekkeklemme: Jord (PE)
Nettilkobling 1~230V:
▪Kabel: 3 ledere
▪Leder: L, N, PE
▪Innstilling av nettspenning: Omformer 230/COM
Nettilkobling 3~230V:
▪Kabel: 4 ledere
▪Leder: L1, L2, L3, PE
▪Innstilling av nettspenning: Omformer 230/COM
Nettilkobling 3~380V:
▪Kabel: 4 ledere
▪Leder: L1, L2, L3, PE
▪Innstilling av nettspenning: Omformer 380/COM
Nettilkobling 3~400V:
▪Kabel: 4 ledere
▪Leder: L1, L2, L3, PE
▪Innstilling av nettspenning: Omformer 400/COM (fabrikkinnstilling)
6.5.4 Nettilkobling styreenhet: Control
ECe-Booster
FORSIKTIG
Materielle skader grunnet feil innstilt nettspenning!
Styreenheten kan brukes med forskjellige nettspenninger. Styrespenningen må alltid
være 230V. Derfor er kabelbroene fra fabrikk stilt inn på korrekt nettspenning. Ikke
forandre kabelbroene! Ved feil innstilt nettspenning blir styreenheten ødelagt!
LES DETTE
Nøytralleder påkrevet
For korrekt funksjon til styringen, er det nødvendig med en nøytralleder (nulleder) på
nettilkoblingen.
Før tilkoblingskabelen, som allerede er lagt på monteringsstedet, gjennom kabelskjøtet
med gjenger og fest den. Lederne skal kobles til hovedbryter som angitt i
koblingsskjemaet.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF
Fig.8: Nettilkobling Wilo-Control ECe-B...
1 Hovedbryter
2 Innstilling nettspenning
3 Rekkeklemme: Jord (PE)
Nettilkobling 1~230V:
▪Kabel: 3 ledere
▪Leder: L, N, PE
▪Innstilling av nettspenning: Omformer 230/COM
Nettilkobling 3~380V:
▪Kabel: 5 ledere
▪Leder: L1, L2, L3, N, PE
▪Innstilling av nettspenning: Omformer 230/COM
Nettilkobling 3~400V:
▪Kabel: 5 ledere
▪Leder: L1, L2, L3, N, PE
▪Innstilling av nettspenning: Omformer 230/COM
