Monterings- og driftsveiledning Wilo-Control EC/ECe-Booster 619
6.5.5 Nettilkobling: Pumpe med fast
turtall
LES DETTE
Dreiefelt nett- og pumpetilkobling
Dreiefeltet ledes direkte fra nettilkoblingen til pumpetilkoblingen. Kontroller at
pumpene som tilkobles har riktig dreiefelt (med eller mot klokken)! Følg pumpenes
driftsveiledning.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N

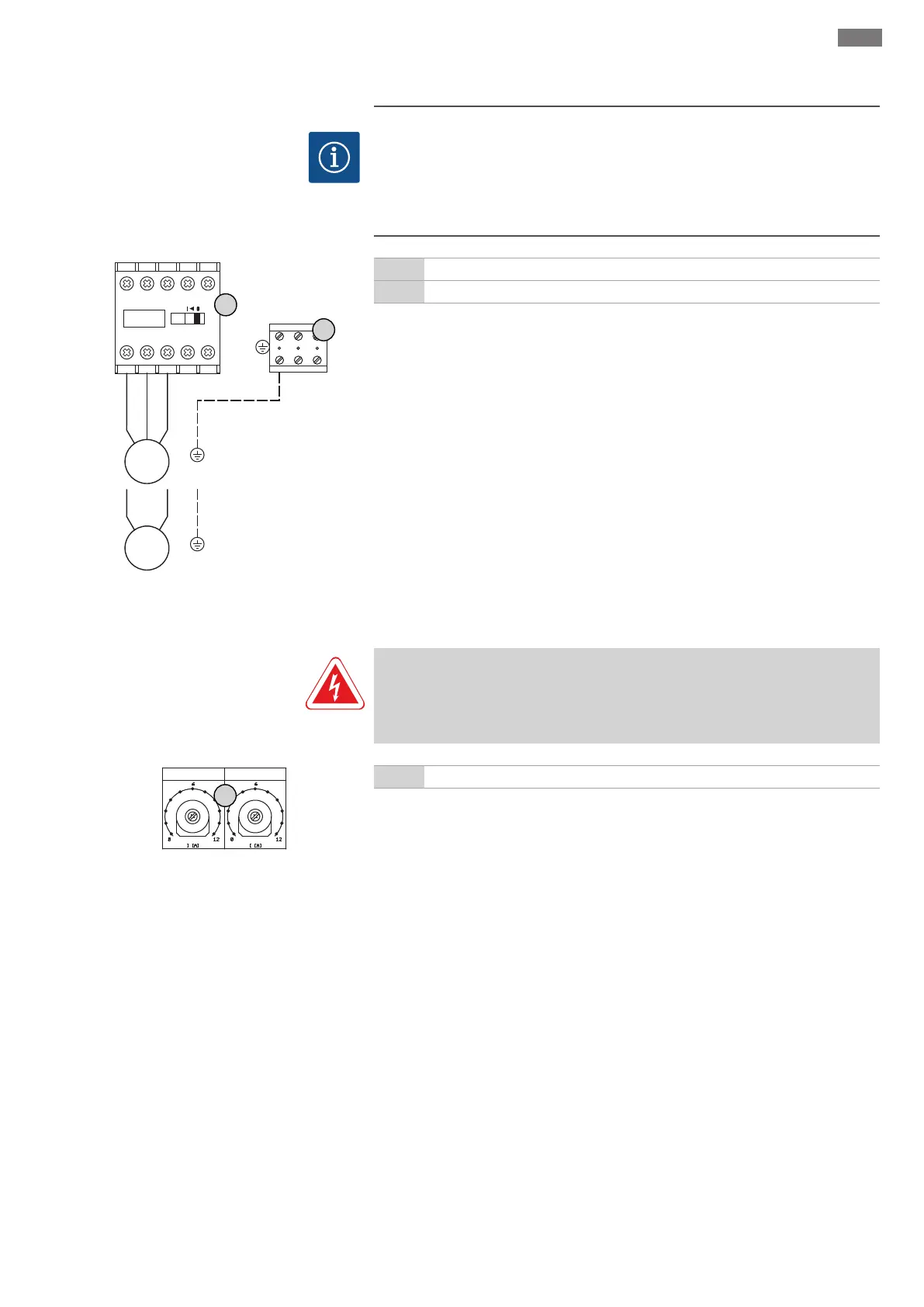

Fig.9: Pumpetilkobling
3 Rekkeklemme: Jord (PE)
5 Kontaktor
Før tilkoblingskabelen, som allerede er lagt på monteringsstedet, gjennom kabelskjøtet
med gjenger og fest den. Lederne skal kobles til kontaktorene som angitt i
koblingsskjemaet.
6.5.5.1 Innstille motorstrømovervåkning
FARE
Risiko for fatal skade på grunn av elektrisk strøm!
Ved arbeid på den åpne styreenheten er det risiko for fatal skade! Komponenter står
under strøm! Arbeidene skal alltid utføres av en elektriker.
Current Pump 1 Current Pump 2
8
Fig.10: Innstille motorstrømovervåkning
8 Potensiometer for motorstrømovervåkning
Etter at pumpen er koblet til, må den tillatte nominelle strømmen stilles inn på
potensiometeret:
▪Still inn den nominelle strømmen ifølge typeskiltet ved fullast.
▪Ved dellastdrift anbefales det å innstille den nominelle strømmen til 5% over målt
strøm i driftspunktet.
Nøyaktig innstilling av motorstrømovervåkningen kan utføres under oppstarten. Her
kan de følgende verdiene vises i menyen:
▪Aktuelt målt driftsstrøm for pumpe (meny 4.29–4.31)
▪Innstilt nominell strøm for motorovervåkning (meny 4.25–4.27)
