Wilo Control EC-Booster User Manual

no Oppstilling
620 WILO SE 2019-07
6.5.6 Nettilkobling: Pumpe med
variabelt turtall (elektronisk
regulerte pumper)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC

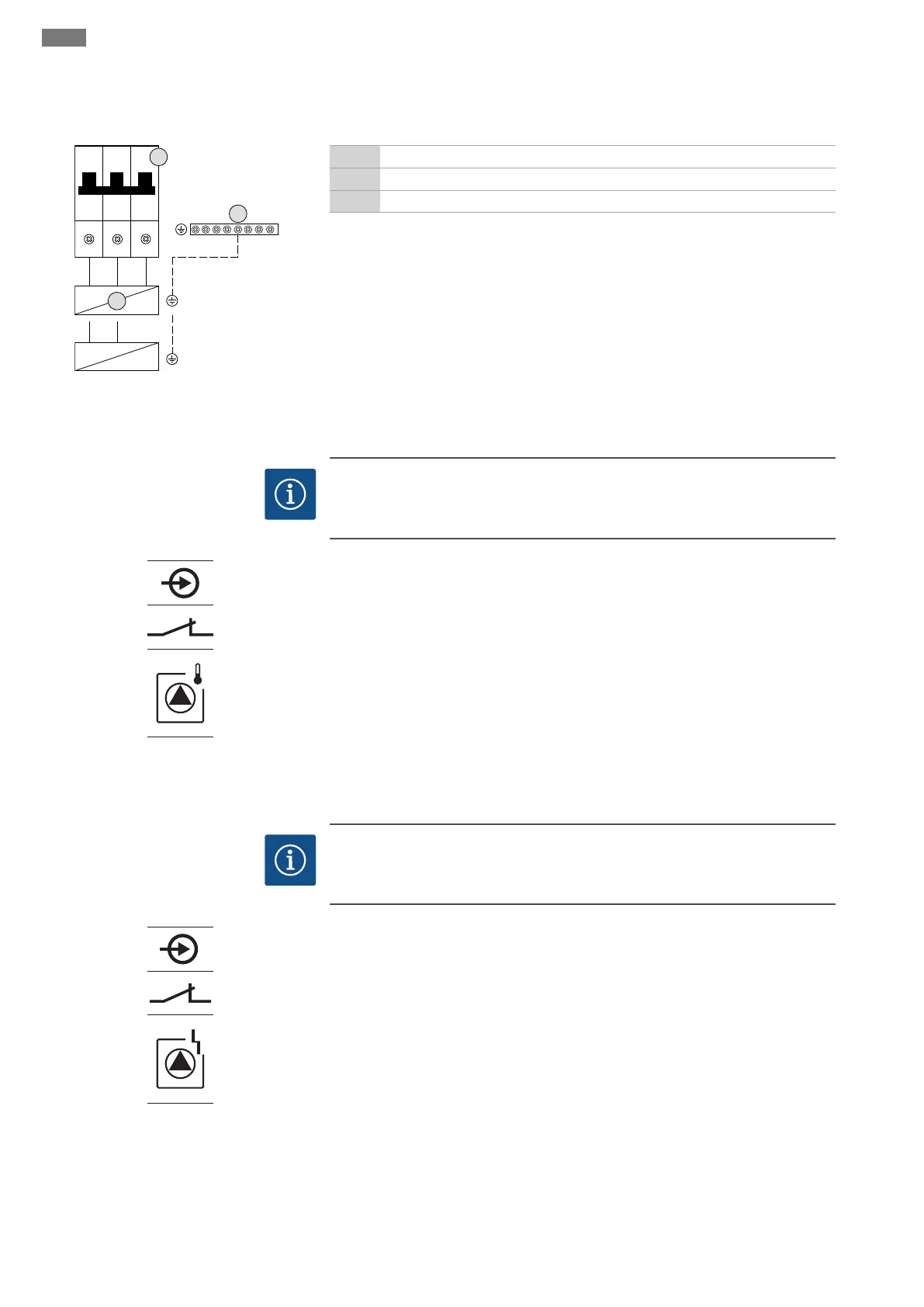

Fig.11: Pumpetilkobling
3 Rekkeklemme: Jord (PE)
5 Skillebryter
FC Frekvensomformer
Før tilkoblingskabelen, som allerede er lagt på monteringsstedet, gjennom kabelskjøtet
med gjenger og fest den. Lederne skal kobles til skillebryter som angitt i
koblingsskjemaet.
6.5.7 Tilkobling av termisk
motorovervåkning
LES DETTE!Tilkoblingen er kun mulig på styreenheten Wilo-Control EC-B!
LES DETTE
Ekstern spenning må ikke tilkobles!
En tillagt ekstern spenning ødelegger komponenten.
x
Fig.12: Symbol forbindelsesoversikt
For hver tilkoblede pumpe kan det kobles til en termisk motorovervåkning med bi-
metallremse. Koble ikke til noen PTC og Pt100-sensor!
Før tilkoblingskabelen, som allerede er lagt på monteringsstedet, gjennom kabelskjøtet
med gjenger og fest den. Lederne skal kobles til rekkeklemmelisten iht.
koblingsskjemaet. Du finner klemmenummeret i forbindelsesoversikten i dekselet.
"x" i symbolet viser til den enkelte pumpen:
▪1 = pumpe 1
▪2 = pumpe 2
▪3 = pumpe 3
6.5.8 Tilkobling feilmelding til
frekvensomformeren
LES DETTE!Tilkoblingen er kun mulig på styreenheten Wilo-Control ECe-B!
LES DETTE
Ekstern spenning må ikke tilkobles!
En tillagt ekstern spenning ødelegger komponenten.
x
Fig.13: Symbol forbindelsesoversikt
For hver pumpe kan det kobles til en ekstern feilmelding til frekvensomformeren.
Utgangen til frekvensomformeren må fungere som NC (normal lukket)!
Før tilkoblingskabelen, som allerede er lagt på monteringsstedet, gjennom kabelskjøtet
med gjenger og fest den. Lederne skal kobles til rekkeklemmelisten iht.
koblingsskjemaet. Du finner klemmenummeret i forbindelsesoversikten i dekselet.
"x" i symbolet viser til den enkelte pumpen:
▪1 = pumpe 1
▪2 = pumpe 2
▪3 = pumpe 3
