no Betjening
624 WILO SE 2019-07
J4
J3
J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3

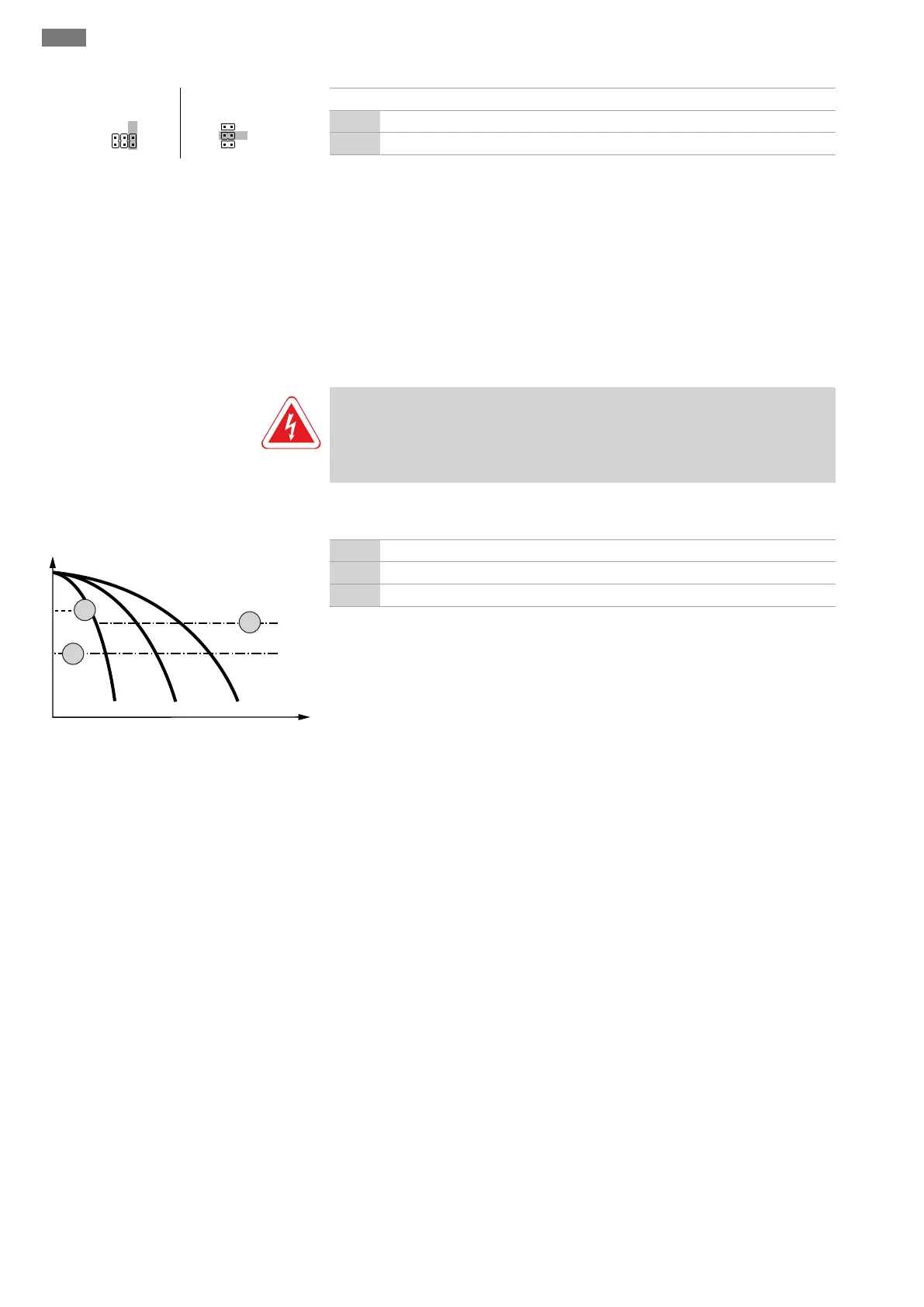

Fig.22: Jumper-posisjon
Se posisjonsnummer under Komponentoversikt: Wilo-Control EC-Booster [}615]
9 ModBus: RS485-grensesnitt
10 ModBus: Jumper for terminering/polarisering
Det er en ModBus-protokoll tilgjengelig for tilkobling til
bygningsautomatiseringsteknikk. Før tilkoblingskabelen, som allerede er lagt på
monteringsstedet, gjennom kabelskjøtet med gjenger og fest den. Lederne skal kobles
til på rekkeklemmene iht. koblingsforbindelsene.
Ta hensyn til følgende punkter:
▪Grensesnitt: RS485
▪Innstilling av feltbussprotokoll: Meny 2.01 til 2.05.
▪Styreenheten er terminert fra fabrikken. Deaktivere terminering: Fjern jumper "J2".
▪Hvis ModBus er polaritetsavhengig, må jumper "J3" og "J4" plugges inn.
7 Betjening
FARE
Risiko for fatal skade på grunn av elektrisk strøm!
Styreenheten må bare betjenes når den er lukket. Ved åpne styreenheter er det
livsfare! Arbeid på innvendige komponenter skal utføres av en elektriker.
7.1 Funksjonsmåte
Wilo-Control EC-Booster
Fig.23: Funksjonsdiagram Control EC-Booster
2 Innkoblingsnivå
3 Utkoblingsnivå grunnlastpumpe
4 Utkoblingsnivå topplastpumpe
I normaldrift holder systemet trykket i området mellom inn- og utkoblingsnivået.
Reguleringen skjer her som topunktsregulering, en trykksensor registrerer faktisk
trykkverdi. Når innkoblingsnivået blir overskredet, kobler grunnlastpumpen inn.
Avhengig av det nødvendige effektbehovet blir topplastpumpene koblet inn etter
hverandre. Når utkoblingsnivået for topplastpumpene blir overskredet, slår system av
topplastpumpene etter hverandre. Når utkoblingsnivået for grunnlastpumpen blir
overskredet, slår system av grunnlastpumpen. Under drift er det en visning på LC-
displayet og den grønne LED-en lyser. For optimering av pumpedriftstiden utføres det
regelmessig en pumpealternering.
Ved feil skjer en automatisk omkobling til en annen pumpe. Feilkoden vises i LC-
displayet og den røde LEDen lyser. Utgangene for samlefeil- (SSM) og enkeltfeilmelding
(ESM) blir aktivert.
Når vannmangelnivået i fortanken (tørrkjøringsbeskyttelse) nås, blir alle pumpe slått
av. Feilkoden vises i LC-displayet og den røde LEDen lyser. Utgangen for
samlefeilmeldingen (SSM) blir aktivert.
