Monterings- og driftsveiledning Wilo-Control EC/ECe-Booster 625
Wilo-Control ECe-Booster
p
Q
1
2
3
5
a
b
c

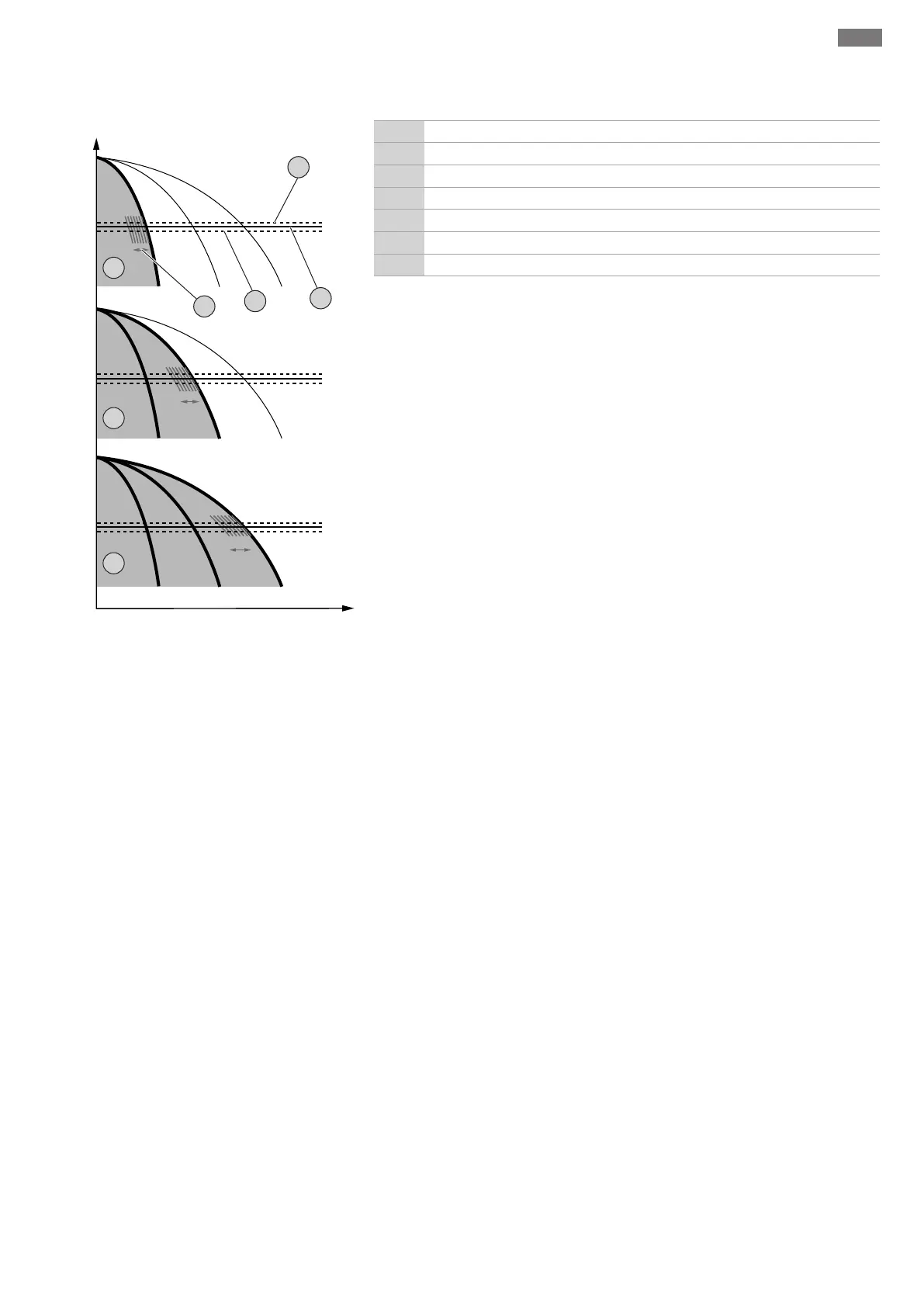

Fig.24: Funksjonsdiagram Control ECe-Booster
a 1-pumpedrift
b 2-pumpedrift
c 3-pumpedrift
1 Grunn-settpunkt
2 Innkoblingsnivå
3 Utkoblingsnivå
5 Lastavhengig turtallsregulering
I normaldrift holder systemet trykket konstant ved en grunnleggende nominell verdi
ved en sammenligning av nominell/faktisk verdi. Reguleringen skjer her som en
lastavhengig turtallsregulering av pumpene, en trykksensor registrerer faktisk
trykkverdi. Når innkoblingsnivået blir overskredet, kobler den første pumpen inn og
reguleres som grunnlastpumpe lastavhengig. Hvis grunnlastpumpen ikke dekker
nødvendig effektbehov ved maksimalt turtall, starter en ytterligere pumpe ved
underskridelse av nominell grunnverdi. Den andre pumpen blir nå grunnlastpumpe og
reguleres lastavhengig. Den forrige grunnlastpumpen arbeider med maksimalt turtall
som topplastpumpe. Denne prosedyren gjentas ved stigende effektbehov til det
maksimalt antallet pumper.
Hvis effektbehovet avtar, blir den aktuelle grunnlastpumpen slått av når den når sitt
minimale turtall og samtidig overskridelse av nominell grunnverdi. En tidligere
topplastpumpe blir til grunnlastpumpe og overtar reguleringen. Denne prosedyren
gjentas ved synkende effektbehov til kun en pumpe arbeider som grunnlastpumpe. Når
utkoblingsnivået for grunnlastpumpen blir overskredet, slår system av
grunnlastpumpen. Under drift er det en visning på LC-displayet og den grønne LED-en
lyser. For optimering av pumpedriftstiden utføres det regelmessig en
pumpealternering.
Ved feil skjer en automatisk omkobling til en annen pumpe. Feilkoden vises i LC-
displayet og den røde LEDen lyser. Utgangene for samlefeil- (SSM) og enkeltfeilmelding
(ESM) blir aktivert.
Når vannmangelnivået i fortanken (tørrkjøringsbeskyttelse) nås, blir alle pumpe slått
av. Feilkoden vises i LC-displayet og den røde LEDen lyser. Utgangen for
samlefeilmeldingen (SSM) blir aktivert.
7.1.1 Pumpealternering
For å unngå ulike driftstider for de enkelte pumpene skiftes grunnlastpumpe
regelmessig. Hvis alle pumper er slått av, veksler grunnlastpumpen ved neste start.
Fra fabrikk er det i tillegg aktivert en syklisk pumpealternering. Dermed veksler
grunnlastpumpen hver 6. time. LES DETTE!Deaktivere funksjon: Meny 5.60!
7.1.2 Reservepumpe
En pumpe kan benyttes som reservepumpe. Denne pumpen brukes normalt ikke ved
normaldrift. Reservepumpen er bare aktiv hvis en pumpe kobles ut på grunn av feil.
Reservepumpen dekkes av stillstandovervåkningen. Reservepumpen reagerer sammen
med pumpealterneringen og antiblokkeringsfunksjonen.
7.1.3 Vannmangel/
tørrkjøringsbeskyttelse
Vannstanden i fortanken kan overvåkes med en trykk- eller flottørbryter og meldes til
styreenheten. Ta hensyn til følgende punkter:
▪Kontakttype: NC (normalt lukket)
▪Vannmangel: Pumpen slås av etter utløp av forsinkelsestiden (meny 5.64). Feilkoden
vises på LC-displayet.
LES DETTE!Når kontakten lukkes igjen under forsinkelsestiden, skjer det ikke noen
frakobling!
▪Omstart: Hvis kontakten lukkes igjen og forsinkelsestiden (meny 5.63) er utløpt, starter
anlegget automatisk.
LES DETTE!Feilen tilbakestilles automatisk, men er lagret i feilminnet!
7.1.4 Drift ved defekt trykksensor
Hvis trykksensor ikke overfører noen måleverdier (f.eks. grunnet kabelbrudd, defekt
sensor), kobles alle pumpene ut. Videre lyser den røde feilmeldings-LEDen, og
samlefeilmeldingen aktiveres.
Nøddrift
For å sikre en vannforsyning ved feil, kan en nøddrift stilles inn:
