Monterings- og driftsveiledning Wilo-Control EC/ECe-Booster 643

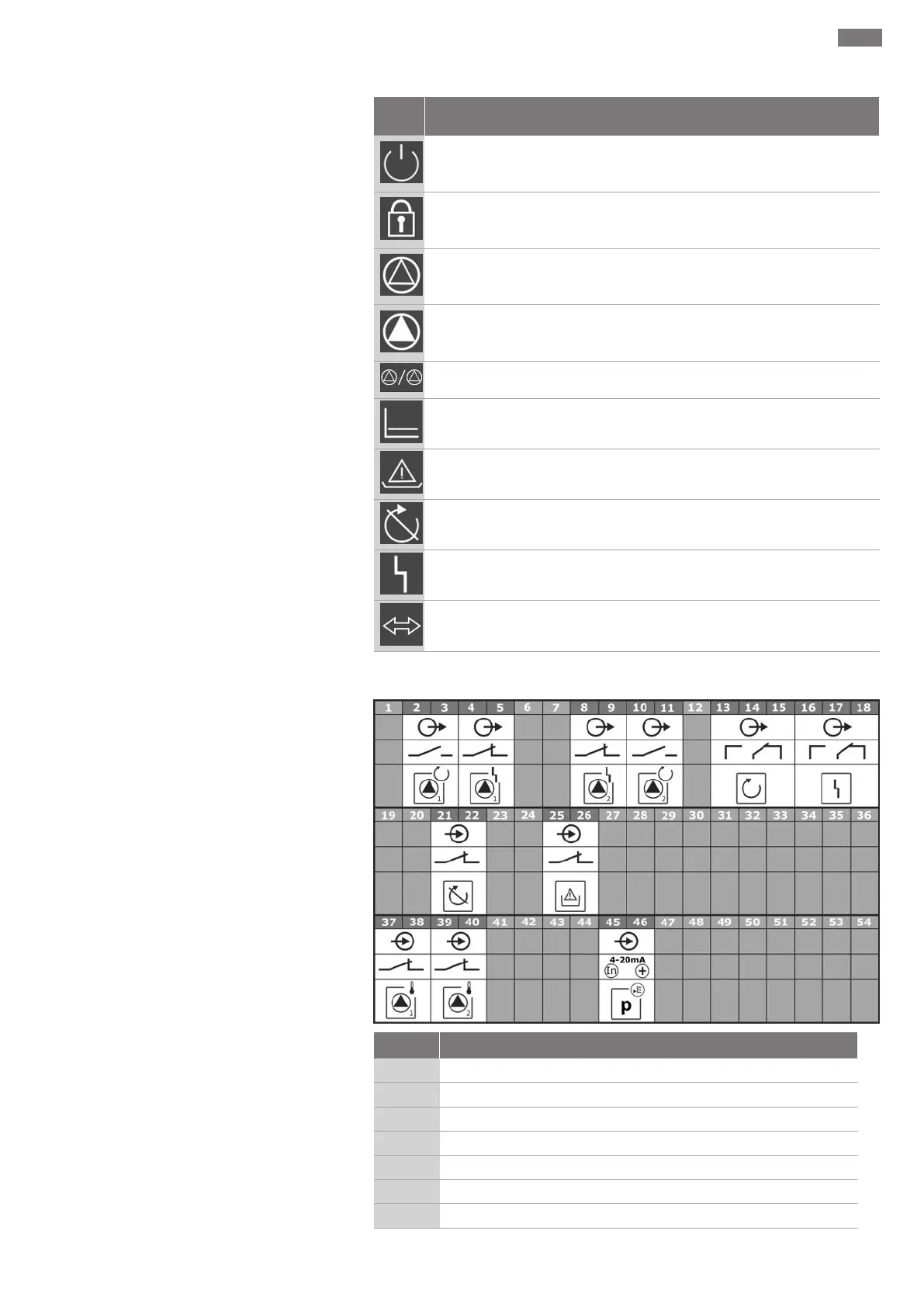

13.2 Symboloversikt
Symbo
l
Beskrivelse
Stand-by:
Symbol lyser: Styreenheten er innkoblet og driftsklar.
Symbolet blinker: Etterløpstiden til grunnlastpumpen er aktiv
Verdiinntasting er ikke mulig:
1. Innlegging sperret
2. Menyen som er hentet fram viser kun verdier.
Pumpe klar til drift/deaktivert:
Symbol lyser: Pumpen er tilgjengelig og driftsklar.
Symbol blinker: Pumpen er deaktivert.
Pumper arbeider/feil:
Symbol lyser: Pumpen er i drift.
Symbol blinker: Feil på pumpen
En pumpe ble definert som reservepumpe.
Reguleringstype: Konstanttrykkregulering (p-c)
Vannmangelovervåkning/tørrkjøringsbeskyttelse aktiv
Inngang "Extern OFF" aktiv: Alle pumper utkoblet
Det finnes minst en aktuell (ikke kvittert) feilmelding.
Anordningen kommuniserer med et feltbuss-system.
13.3 Oversikt koblingsskjemaer
Koblingsskjemaer Wilo-Control EC-B2...
Klemme Funksjon
2/3
Utgang: Enkeltdriftsmelding pumpe 1
4/5
Utgang: Enkeltfeilmelding pumpe 1
8/9
Utgang: Enkeltfeilmelding pumpe 2
10/11
Utgang: Enkeltdriftsmelding pumpe 2
13/14/15
Utgang: Samlet driftsmelding
16/17/18
Utgang: Samlefeilmelding
21/22
Inngang: Extern OFF
