Wilo Control EC-Booster User Manual

no Vedlegg
644 WILO SE 2019-07
Klemme Funksjon
25/26
Inngang: Vannmangel/tørrkjøringsbeskyttelse
37/38
Inngang: Termisk viklingsovervåkning pumpe 1
39/40
Inngang: Termisk viklingsovervåkning pumpe 2
45/46
Inngang: passiv trykksensor 4-20 mA

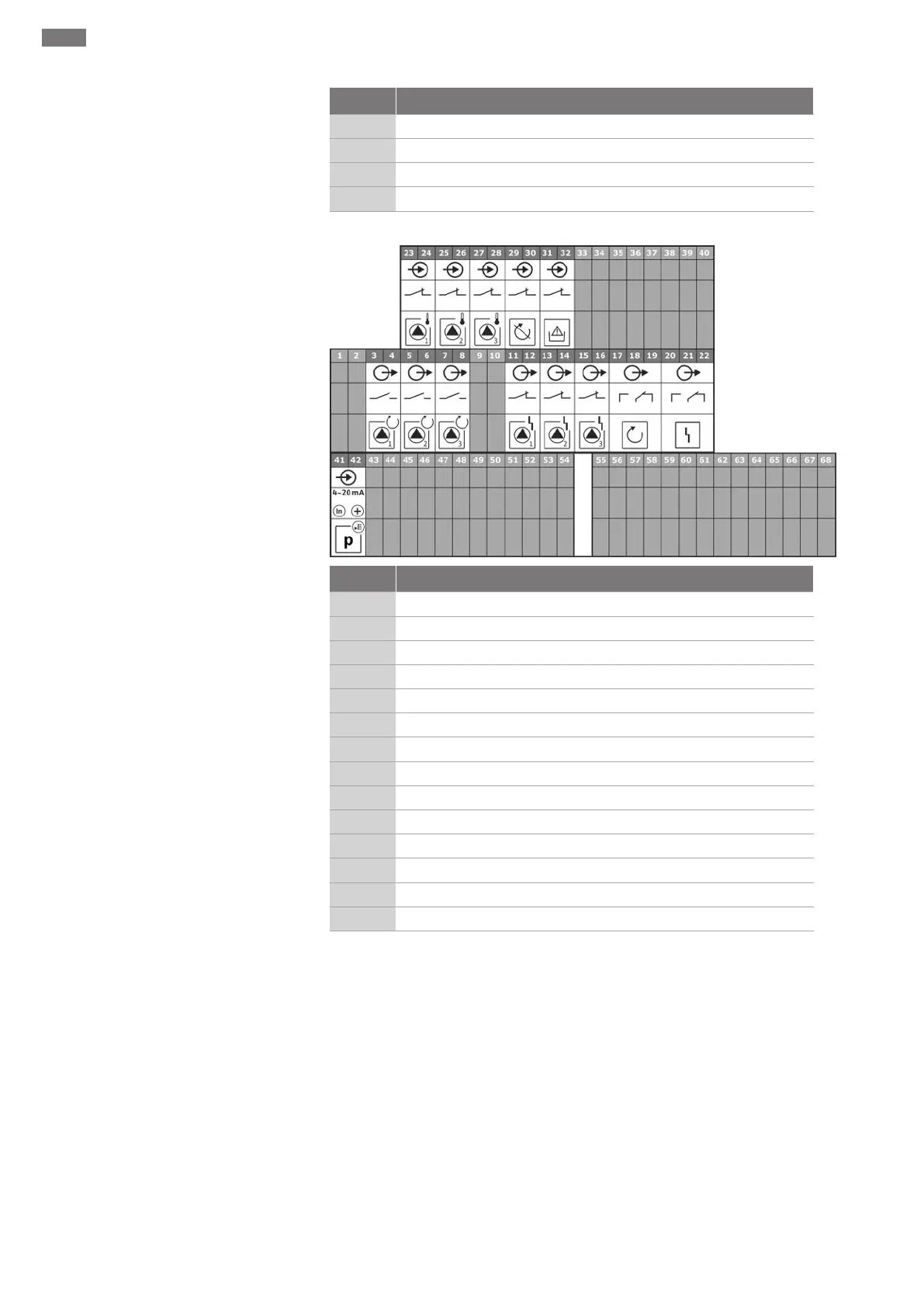

Koblingsskjemaer Wilo-Control EC-B3...
Klemme Funksjon
3/4
Utgang: Enkeltdriftsmelding pumpe 1
5/6
Utgang: Enkeltdriftsmelding pumpe 2
7/8
Utgang: Enkeltdriftsmelding pumpe 3
11/12
Utgang: Enkeltfeilmelding pumpe 1
13/14
Utgang: Enkeltfeilmelding pumpe 2
15/16
Utgang: Enkeltfeilmelding pumpe 3
17/18/19
Utgang: Samlet driftsmelding
20/21/22
Utgang: Samlefeilmelding
23/24
Inngang: Termisk viklingsovervåkning pumpe 1
25/26
Inngang: Termisk viklingsovervåkning pumpe 2
27/28
Inngang: Termisk viklingsovervåkning pumpe 3
29/30
Inngang: Extern OFF
31/32
Inngang: Vannmangel/tørrkjøringsbeskyttelse
41/42
Inngang: passiv trykksensor 4-20 mA
