Monterings- og driftsveiledning Wilo-Control EC/ECe-Booster 645

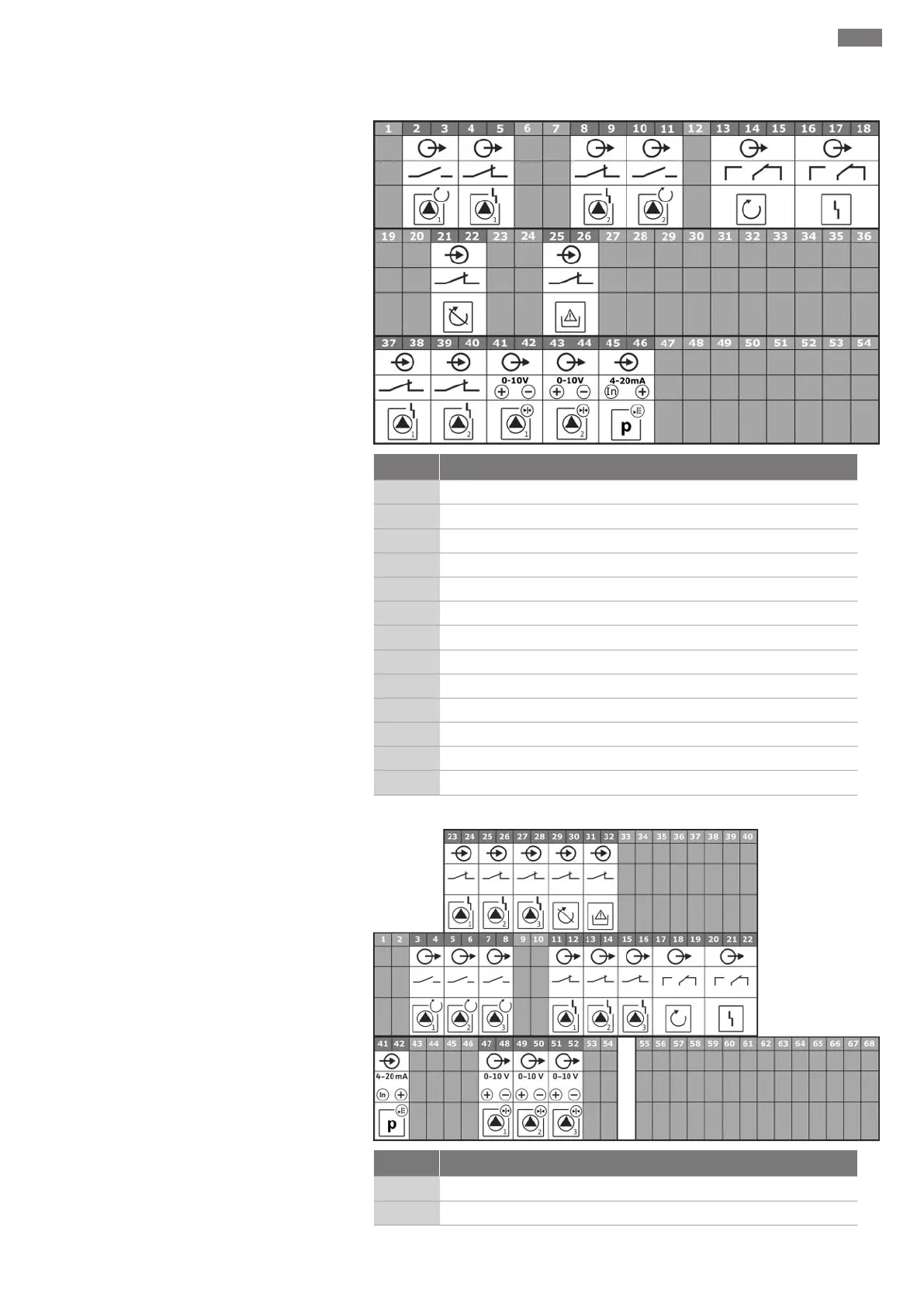

Koblingsskjemaer Wilo-Control ECe-B2...
Klemme Funksjon
2/3
Utgang: Enkeltdriftsmelding pumpe 1
4/5
Utgang: Enkeltfeilmelding pumpe 1
8/9
Utgang: Enkeltfeilmelding pumpe 2
10/11
Utgang: Enkeltdriftsmelding pumpe 2
13/14/15
Utgang: Samlet driftsmelding
16/17/18
Utgang: Samlefeilmelding
21/22
Inngang: Extern OFF
25/26
Inngang: Vannmangel/tørrkjøringsbeskyttelse
37/38
Inngang: Feilmelding frekvensomformer pumpe 1
39/40
Inngang: Feilmelding frekvensomformer pumpe 2
41/42
Utgang: Settpunkt trykk pumpe 1
43/44
Utgang: Settpunkt trykk pumpe 2
45/46
Inngang: passiv trykksensor 4-20 mA
Koblingsskjemaer Wilo-Control ECe-B3...
Klemme Funksjon
3/4
Utgang: Enkeltdriftsmelding pumpe 1
5/6
Utgang: Enkeltdriftsmelding pumpe 2
