Wilo Control EC-Booster User Manual

pl Montaż
660 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

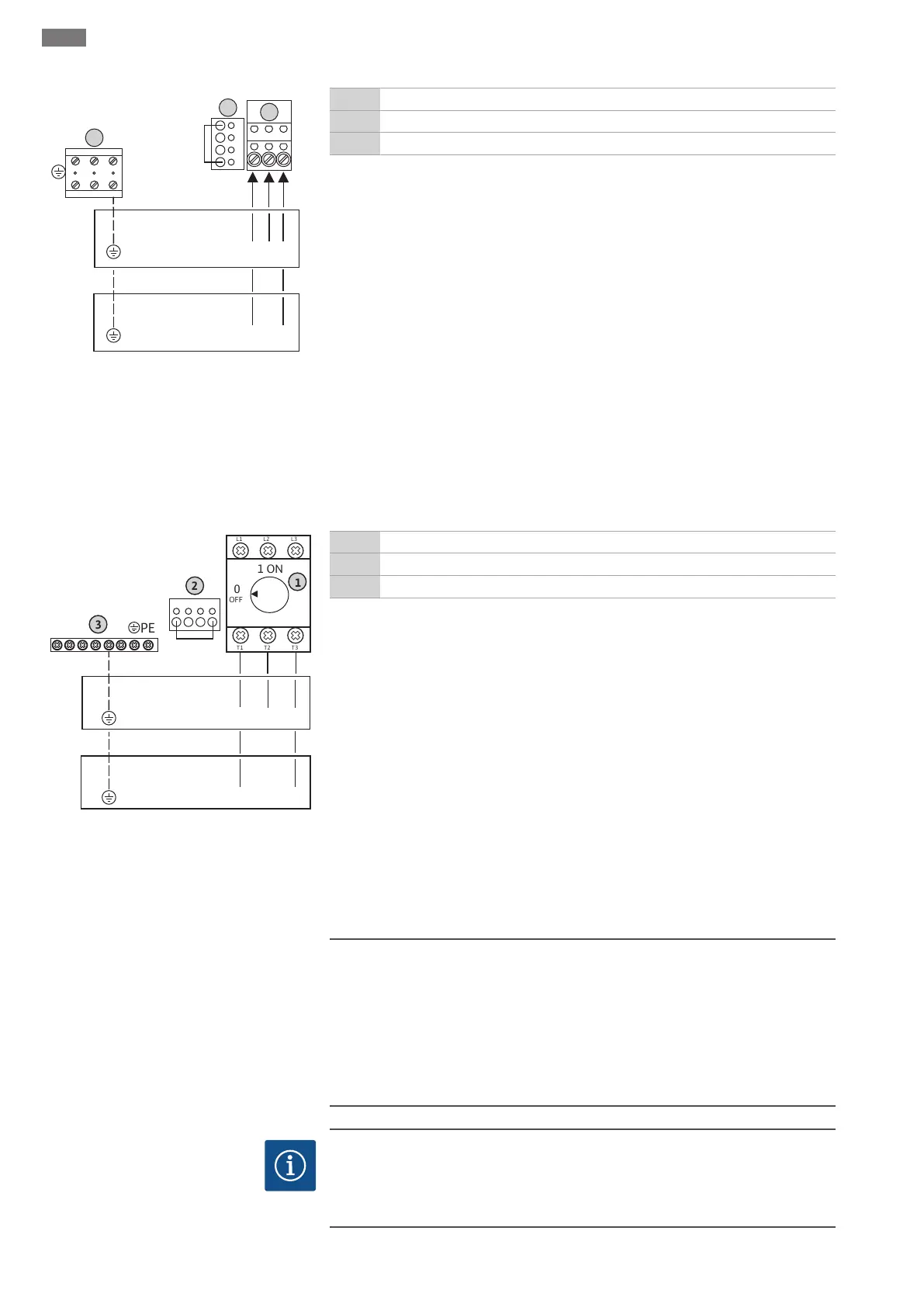

Fig.6: Przyłącze sieciowe Wilo-Control EC-B
1.../EC-B 2...
1 Listwa zaciskowa: Przyłącze sieciowe
2 Nastawienie napięcia zasilania
3 Listwa zaciskowa: Uziemienie (PE)
Przyłącze sieciowe 1~230V:
▪Przewód: 3‐żyłowy
▪Żyła: L, N, PE
▪Nastawienie napięcia zasilania: Mostek 230/COM
Przyłącze sieciowe 3~230V:
▪Przewód: 4‐żyłowy
▪Żyła: L1, L2, L3, PE
▪Nastawienie napięcia zasilania: Mostek 230/COM
Przyłącze sieciowe 3~380V:
▪Przewód: 4‐żyłowy
▪Żyła: L1, L2, L3, PE
▪Nastawienie napięcia zasilania: Mostek 380/COM
Przyłącze sieciowe 3~400V:
▪Przewód: 4‐żyłowy
▪Żyła: L1, L2, L3, PE
▪Nastawienie napięcia zasilania: Mostek 400/COM (ustawienie fabryczne)
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Należy podłączyć żyły do wyłącznika głównego zgodnie ze sche-
matem połączeń.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Przyłącze sieciowe Wilo-Control EC-B
3...
1 Wyłącznik główny
2 Nastawienie napięcia zasilania
3 Listwa zaciskowa: Uziemienie (PE)
Przyłącze sieciowe 1~230V:
▪Przewód: 3‐żyłowy
▪Żyła: L, N, PE
▪Nastawienie napięcia zasilania: Mostek 230/COM
Przyłącze sieciowe 3~230V:
▪Przewód: 4‐żyłowy
▪Żyła: L1, L2, L3, PE
▪Nastawienie napięcia zasilania: Mostek 230/COM
Przyłącze sieciowe 3~380V:
▪Przewód: 4‐żyłowy
▪Żyła: L1, L2, L3, PE
▪Nastawienie napięcia zasilania: Mostek 380/COM
Przyłącze sieciowe 3~400V:
▪Przewód: 4‐żyłowy
▪Żyła: L1, L2, L3, PE
▪Nastawienie napięcia zasilania: Mostek 400/COM (ustawienie fabryczne)
6.5.4 Przyłącze sieciowe urządzenia
sterującego: Control ECe-Booster
PRZESTROGA
Szkody materialne wynikające znieprawidłowego ustawienia napięcia
zasilania!
Możliwe jest użytkowanie urządzenia sterującego w warunkach różnych wartości
napięcia zasilania. Napięcie sterujące powinno zawsze wynosić 230V. Dlatego mo-
stek kablowy jest fabrycznie ustawiony na prawidłowe napięcie zasilania. Zakazuje
się jakichkolwiek zmian mostka kablowego!! Złe ustawienie wartości napięcia zasila-
nia spowoduje zniszczenie sterowania!
NOTYFIKACJA
Wymagany przewód neutralny
Dla prawidłowej funkcji sterownika wymagany jest przewód zerowy przy przyłączu
sieciowym.
