Montaż pl
Instrukcja montażu i obsługi Wilo-Control EC/ECe-Booster 661
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Należy podłączyć żyły do wyłącznika głównego zgodnie ze sche-
matem połączeń.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

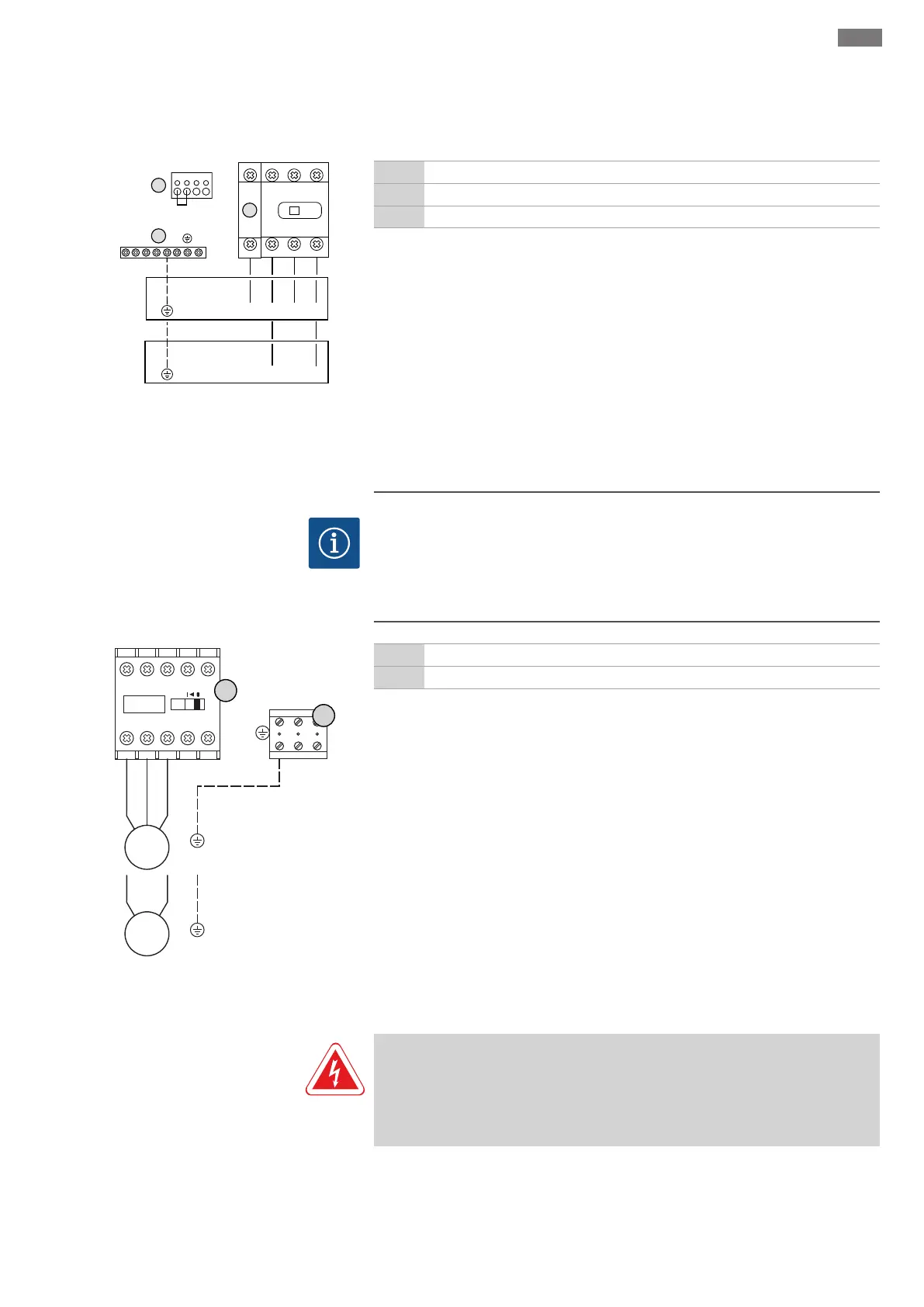

Fig.8: Przyłącze sieciowe Wilo-Control ECe-
B...
1 Wyłącznik główny
2 Nastawienie napięcia zasilania
3 Listwa zaciskowa: Uziemienie (PE)
Przyłącze sieciowe 1~230V:
▪Przewód: 3‐żyłowy
▪Żyła: L, N, PE
▪Nastawienie napięcia zasilania: Mostek 230/COM
Przyłącze sieciowe 3~380V:
▪Przewód: 5‐żyłowy
▪Żyła: L1, L2, L3, N, PE
▪Nastawienie napięcia zasilania: Mostek 230/COM
Przyłącze sieciowe 3~400V:
▪Przewód: 5‐żyłowy
▪Żyła: L1, L2, L3, N, PE
▪Nastawienie napięcia zasilania: Mostek 230/COM
6.5.5 Przyłącze sieciowe: Pompa działa
ze stałą prędkością obrotową
NOTYFIKACJA
Pole wirujące - przyłącze sieci i pompy
Pole wirujące napięcia zasilania jest doprowadzane bezpośrednio do przyłącza pom-
py. Należy sprawdzić pole wirujące podłączonych pomp (obroty wprawą lub wlewą
stronę)! Należy przestrzegać instrukcji montażu i obsługi pomp.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Podłączanie pompy
3 Listwa zaciskowa: Uziemienie (PE)
5 Stycznik
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Podłączyć żyły do stycznika zgodnie ze schematem połączeń.
6.5.5.1 Ustawianie zabezpieczenia silnika
NIEBEZPIECZEŃSTWO
Zagrożenie życia związane z prądem elektrycznym!
Podczas prac na otwartym urządzeniu sterującym istnieje zagrożenie życia! Elemen-
ty znajdują się pod napięciem! Prace powinny być zawsze przeprowadzone przez
wykwalifikowanego elektryka.
