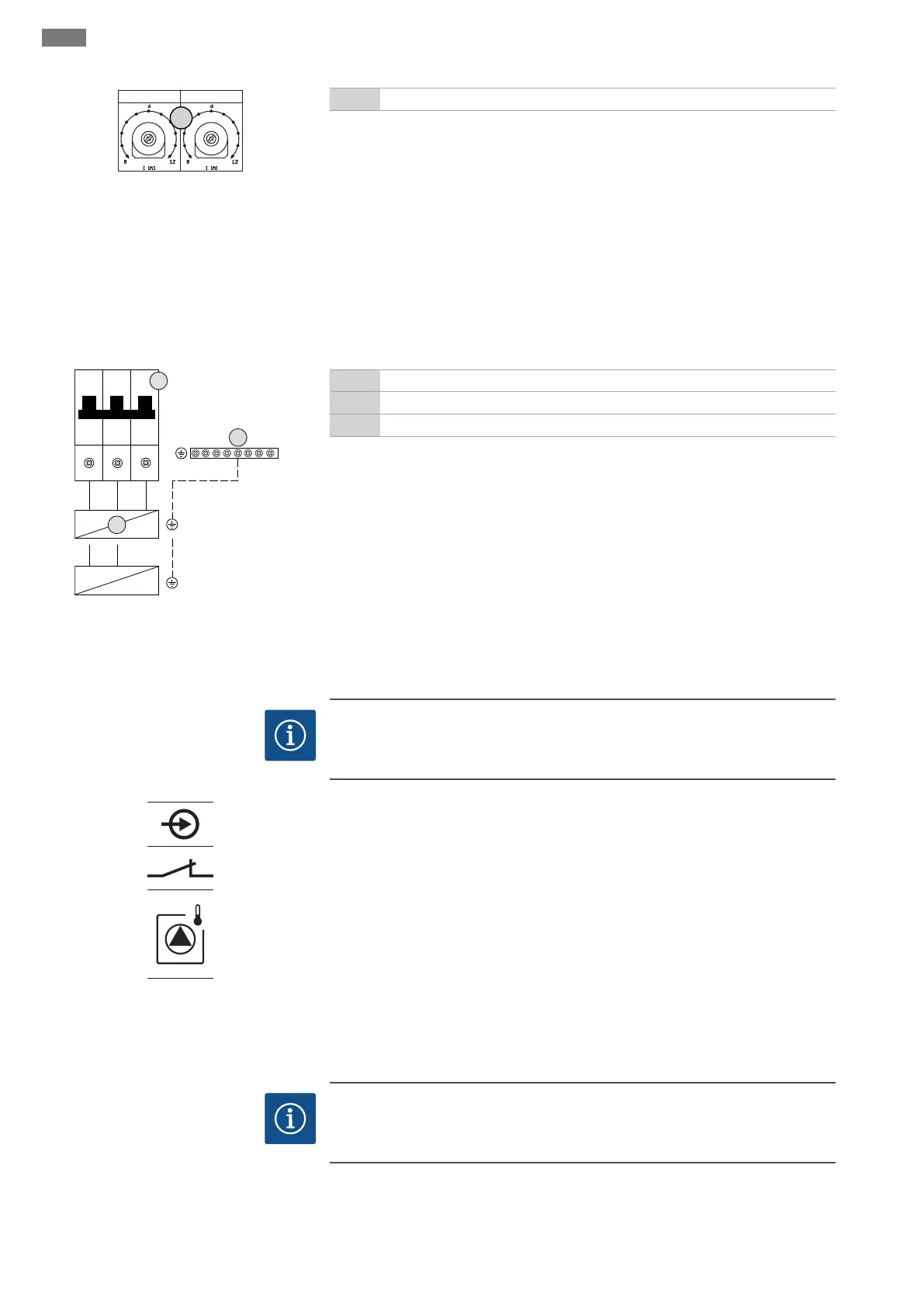

pl Montaż
662 WILO SE 2019-07
Current Pump 1 Current Pump 2
8
Fig.10: Ustawianie zabezpieczenia silnika
8 Potencjometr do monitorowania silnika
Po podłączeniu pomp ustawić dopuszczalny prąd znamionowy na potencjometrze:
W przypadku pełnego obciążenia ustawić prąd znamionowy według tabliczki znamio-
nowej.
Przy eksploatacji wtrybie obciążenia częściowego zaleca się ustawienie prądu znamio-
nowego na wartość o5% wyższą od prądu zmierzonego wpunkcie pracy.
Dokładne ustawienie monitorowania prądu silnika możliwe jest podczas rozruchu. Tutaj
możliwe jest pokazanie następujących wartości za pomocą menu:
Aktualny pomiar prądu roboczego pompy (menu 4.29-4.31)
Ustawiony prąd znamionowy do monitorowania silnika (menu 4.25-4.27)
6.5.6 Przyłącze sieciowe: Pompa o
zmiennej prędkości obrotowej
(elektronicznie regulowane pom-
py)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Podłączanie pompy
3 Listwa zaciskowa: Uziemienie (PE)
5 Bezpiecznik
FC Przetwornica częstotliwości
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Należy podłączyć żyły do bezpiecznika zgodnie ze schematem
połączeń.
6.5.7 Podłączenie termicznej kontroli
silnika
NOTYFIKACJA!Podłączenie jest możliwe wyłącznie do urządzenia sterującego Wilo-
Control EC-B!
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
x
Fig.12: Symbol - Przegląd przyłączy
Do każdej pompy można podłączyć termiczną kontrolę silnika za pomocą czujnika bi-
metalowego. Nie podłączać czujników PTC i Pt100!
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie. Symbol „x”
wskazuje na określoną pompę:
1 = pompa 1
2 = pompa 2
3 = pompa 3
6.5.8 Przyłącze komunikatu alarmowe-
go przetwornicy częstotliwości
NOTYFIKACJA!Podłączenie jest możliwe wyłącznie do urządzenia sterującego Wilo-
Control ECe-B!
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
