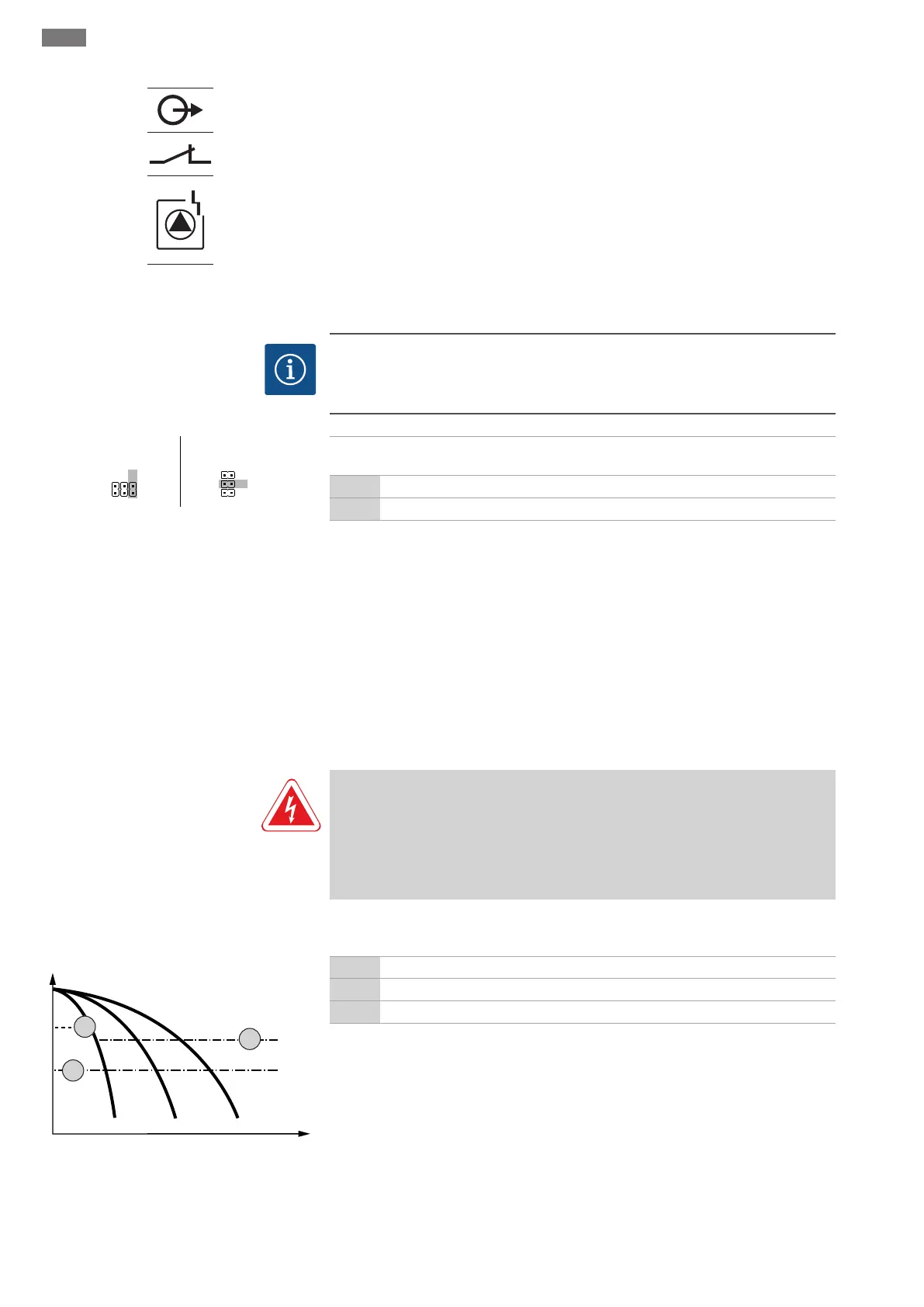

Wilo Control EC-Booster User Manual

pl Obsługa
666 WILO SE 2019-07
x
Fig.21: Symbol - Przegląd przyłączy
Odrębne wyjście wydaje sygnalizację awarii (ESM) dla pompy:
▪Rodzaj styku: bezpotencjałowy styk rozwierny
▪Obciążenie styków:
– Minimalnie: 12V, 10mA
– Maksymalnie: 250V, 1A
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie. Symbol „x”
wskazuje na określoną pompę:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
6.5.17 Podłączenie ModBus RTU
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
J4 J3 J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3
Fig.22: Pozycja zworki
Numery pozycji patrz Przegląd elementów instalacyjnych: Wilo-Control EC-Booster
[}658]
9 ModBus: Interfejs RS485
10 ModBus: Zworka do terminowania / polaryzacji
Do podłączenia do systemu zarządzania budynkiem dostępny jest protokół ModBus.
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły należy podłączyć do listwy zaciskowej zgodnie ze schematem
połączeń.
Należy przestrzegać poniższych punktów:
▪Interfejs: RS485
▪Nastawienia protokołu Fieldbus: Menu 2.01 do 2.05.
▪Urządzenie sterujące ma ustawione fabrycznie terminy. Należy przeprowadzić dezakty-
wację terminacji: Usunąć zworkę „J2”.
▪Jeśli magistrala ModBus wymaga polaryzacji, należy założyć zworki „J3” i„J4”.
7 Obsługa
NIEBEZPIECZEŃSTWO
Zagrożenie życia związane z prądem elektrycznym!
Urządzenie sterujące należy obsługiwać wyłącznie w stanie zamkniętym. Podczas
prac na otwartym urządzeniu sterującym występuje zagrożenie życia! Prace przy
elementach wewnętrznych powinny być wykonane przez wykwalifikowanego elek-
tryka.
7.1 Sposób działania
Wilo-Control EC-Booster
p
Q
2
3
4
Fig.23: Diagram funkcji Control EC-Booster
2 Próg włączenia
3 Próg wyłączenia pompy obciążenia podstawowego
4 Próg wyłączenia pomp obciążenia szczytowego
W trybie normalnym system utrzymuje ciśnienie w obszarze pomiędzy progami włącza-
nia i wyłączania. Regulacja odbywa się według sterowania dwupunktowego, czujnik ci-
śnienia rejestruje wartość rzeczywistą ciśnienia. W przypadku nieosiągnięcia progu włą-
czania włącza się pompa obciążenia podstawowego. W zależności od niezbędnego za-
potrzebowania na moc włączane są pompy obciążenia szczytowego jedna po drugiej.
Po przekroczeniu poziomu wyłączenia pompy obciążenia szczytowego system wyłącza
pompę obciążenia szczytowego. Po przekroczeniu poziomu wyłączenia pompy obcią-
żenia podstawowego system wyłącza pompę obciążenia podstawowego. Wczasie pra-
cy na wyświetlaczu LCD pojawia się wskazanie iświeci zielona dioda. Wcelu optymali-
zacji czasu pracy pomp po każdym wyłączeniu następuje zamiana pomp.
