Wprzypadku usterki jednej zpomp następuje automatyczne przełączenie na drugą
pompę. Kod błędu ukaże się na wyświetlaczu LCD, czerwona dioda LED zapali się. Na-
stąpi aktywacja wyjść zbiorczej (SSM) i indywidualnej sygnalizacji awarii (ESM).
W przypadku osiągnięcia poziomu niedoboru wody w zbiorniku (zabezpieczenie przed
suchobiegiem) nastąpi wyłączenie wszystkich pomp. Kod błędu ukaże się na wyświe-
tlaczu LCD, czerwona dioda LED zapali się. Nastąpi aktywacja wyjścia zbiorczej sygnali-
zacji awarii (SSM).
Wilo-Control ECe-Booster

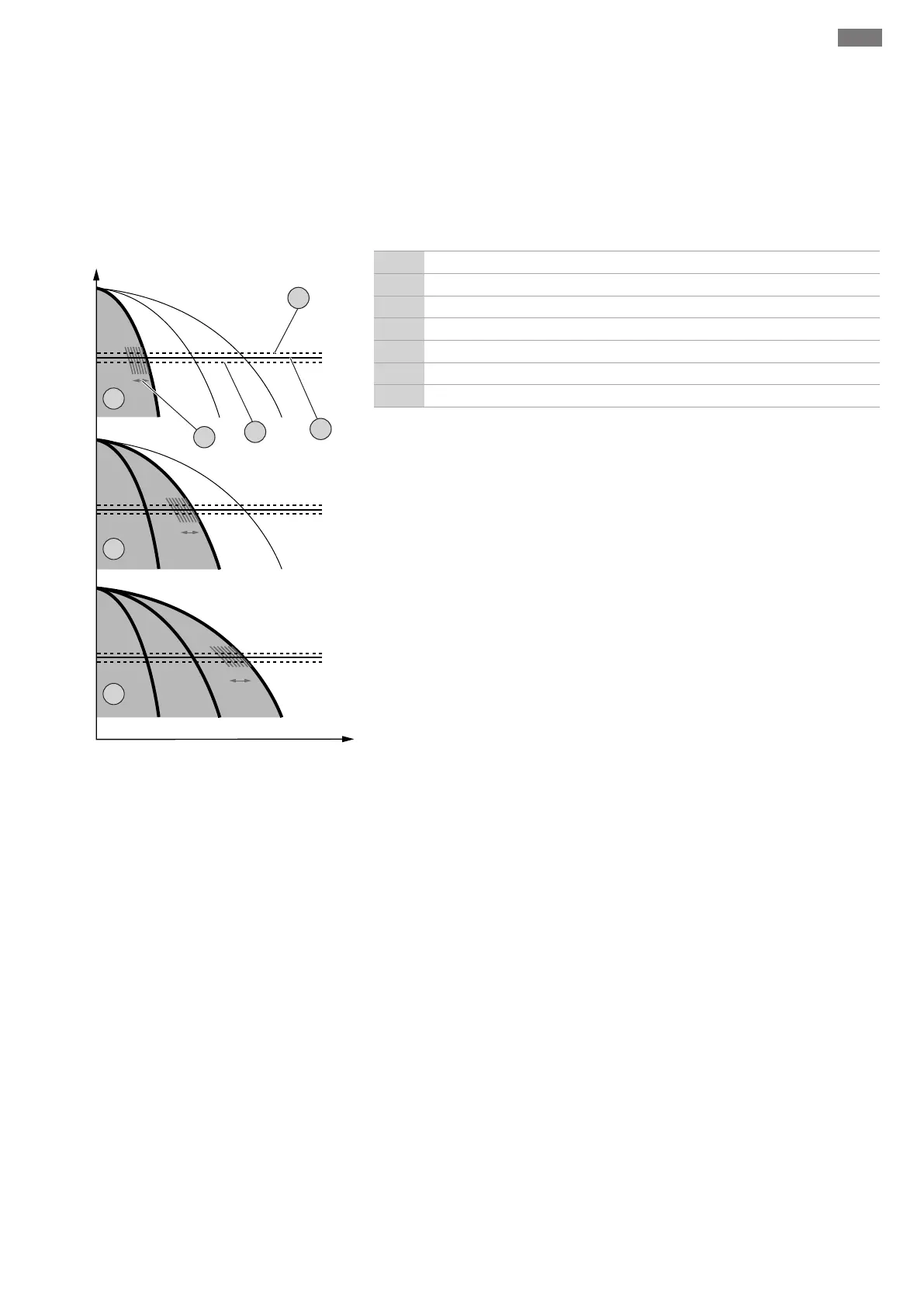

Fig.24: Diagram funkcji Control ECe-Booster
a Jednopompowy tryb pracy
b Dwupompowy tryb pracy
c Trójpompowy tryb pracy
1 Podstawowa wartość zadana
2 Próg włączenia
3 Próg wyłączenia
5 Regulacja prędkości obrotowej zależna od obciążenia
W trybie normalnym system utrzymuje ciśnienie w obszarze pomiędzy wartością zadaną
a rzeczywistą na podstawowej wartości zadanej. Regulacja odbywa się według regulacji
prędkości obrotowej pomp w zależności od obciążenia, czujnik ciśnienia rejestruje war-
tość rzeczywistą ciśnienia. W przypadku nieosiągnięcia progu włączania włącza się
pierwsza pompa z regulacją zależną od obciążenia jako pompa obciążenia podstawo-
wego. Jeżeli podczas maksymalnej prędkości obrotowej pompy obciążenia podstawo-
wego zapotrzebowanie na wydajność nie jest spełnione, po nieosiągnięciu podstawo-
wej wartości zadanej włącza się kolejna pompa. Druga pompa stanie się teraz pompą
obciążenia podstawowego, regulowaną zależnie od obciążenia. Poprzednia pompa ob-
ciążenia podstawowego działa nadal z maksymalną prędkością obrotową, pełniąc funk-
cję pompy obciążenia szczytowego. Proces ten powtarza się wraz ze wzrostem obcią-
żenia, aż do osiągnięcia maksymalnej liczby pomp.
W razie spadku zapotrzebowania na wydajność aktualna pompa obciążenia podstawo-
wego zostanie wyłączona po osiągnięciu minimalnej prędkości obrotowej i równocze-
snym przekroczeniu podstawowej wartości zadanej. Dotychczasowa pompa obciążenia
szczytowego staje się pompą obciążenia podstawowego i przejmuje regulację. Proces
ten powtarza się ze spadkiem zapotrzebowania na moc, ostatecznie jako pompa obcią-
żenia podstawowego pracuje tylko jedna pompa. Po przekroczeniu poziomu wyłączenia
pompy obciążenia podstawowego system wyłącza pompę obciążenia podstawowego.
Wczasie pracy na wyświetlaczu LCD pojawia się wskazanie iświeci zielona dioda. Wce-
lu optymalizacji czasu pracy pomp po każdym wyłączeniu następuje zamiana pomp.
Wprzypadku usterki jednej zpomp następuje automatyczne przełączenie na drugą
pompę. Kod błędu ukaże się na wyświetlaczu LCD, czerwona dioda LED zapali się. Na-
stąpi aktywacja wyjść zbiorczej (SSM) i indywidualnej sygnalizacji awarii (ESM).
W przypadku osiągnięcia poziomu niedoboru wody w zbiorniku (zabezpieczenie przed
suchobiegiem) nastąpi wyłączenie wszystkich pomp. Kod błędu ukaże się na wyświe-
tlaczu LCD, czerwona dioda LED zapali się. Nastąpi aktywacja wyjścia zbiorczej sygnali-
zacji awarii (SSM).
7.1.1 Zamiana pomp
Wcelu uniknięcia nierównomiernych okresów pracy poszczególnych pomp nastąpi re-
gularnie zmiana pomp obciążenia podstawowego. Po wyłączeniu wszystkich pomp
podczas następnego startu włącza się pompa obciążenia podstawowego.
Fabrycznie dodatkowo aktywowano cykliczną zmianę pomp. Dlatego co 6 godzin na-
stępuje zmiana pompy obciążenia podstawowego. NOTYFIKACJA!Dezaktywacja
funkcji: Menu 5.60!
7.1.2 Pompa rezerwowa
Jednej z pomp można użyć w roli pompy rezerwowej. Pompa ta nie jest sterowana
wnormalnym trybie pracy. Pompa rezerwowa jest aktywna tylko w przypadku usterki
innej pompy. Pompa rezerwowa podlega monitorowaniu przestoju. W ten sposób pom-
pa rezerwowa uruchamia się przy naprzemiennej pracy pomp i okresowym uruchomie-
niu pompy.
7.1.3 Niedobór wody/zabezpieczenie
przed suchobiegiem
Poziom wody w zbiorniku może monitorować i przekazywać do urządzenia sterującego
przełącznik ciśnieniowy lub wyłącznik pływakowy. Należy zwrócić uwagę na następują-
ce punkty:
