Załącznik pl
Instrukcja montażu i obsługi Wilo-Control EC/ECe-Booster 687

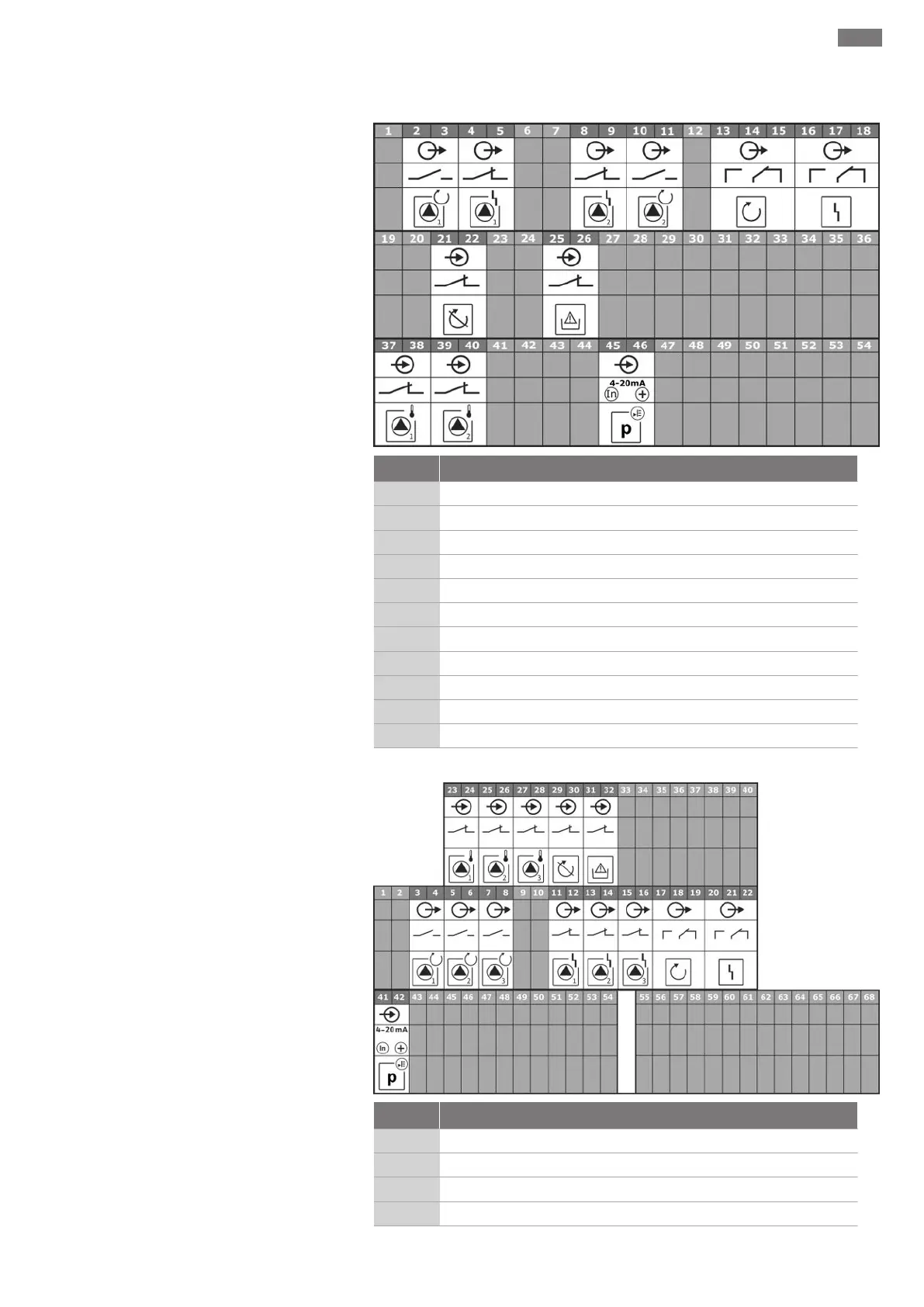

13.3 Przegląd schematu zacisków
Schematy zacisków Wilo-Control EC-B2...
Zacisk Funkcja
2/3
Wyjście: Indywidualna sygnalizacja pracy pompy 1
4/5
Wyjście: Indywidualna sygnalizacja awarii pompy 1
8/9
Wyjście: Indywidualna sygnalizacja awarii pompy 2
10/11
Wyjście: Indywidualna sygnalizacja pracy pompy 2
13/14/15
Wyjście: Zbiorcza sygnalizacja pracy
16/17/18
Wyjście: Zbiorcza sygnalizacja awarii
21/22
Wejście: Extern OFF
25/26
Wejście: Niedobór wody/zabezpieczenie przed suchobiegiem
37/38
Wejście: Termiczna kontrola uzwojenia pompy 1
39/40
Wejście: Termiczna kontrola uzwojenia pompy 2
45/46
Wejście: pasywny czujnik ciśnienia 4-20mA
Schematy zacisków Wilo-Control EC-B3...
Zacisk Funkcja
3/4
Wyjście: Indywidualna sygnalizacja pracy pompy 1
5/6
Wyjście: Indywidualna sygnalizacja pracy pompy 2
7/8
Wyjście: Indywidualna sygnalizacja pracy pompy 3
11/12
Wyjście: Indywidualna sygnalizacja awarii pompy 1
