pl Załącznik
688 WILO SE 2019-07
Zacisk Funkcja
13/14
Wyjście: Indywidualna sygnalizacja awarii pompy 2
15/16
Wyjście: Indywidualna sygnalizacja awarii pompy 3
17/18/19
Wyjście: Zbiorcza sygnalizacja pracy
20/21/22
Wyjście: Zbiorcza sygnalizacja awarii
23/24
Wejście: Termiczna kontrola uzwojenia pompy 1
25/26
Wejście: Termiczna kontrola uzwojenia pompy 2
27/28
Wejście: Termiczna kontrola uzwojenia pompy 3
29/30
Wejście: Extern OFF
31/32
Wejście: Niedobór wody/zabezpieczenie przed suchobiegiem
41/42
Wejście: pasywny czujnik ciśnienia 4-20mA

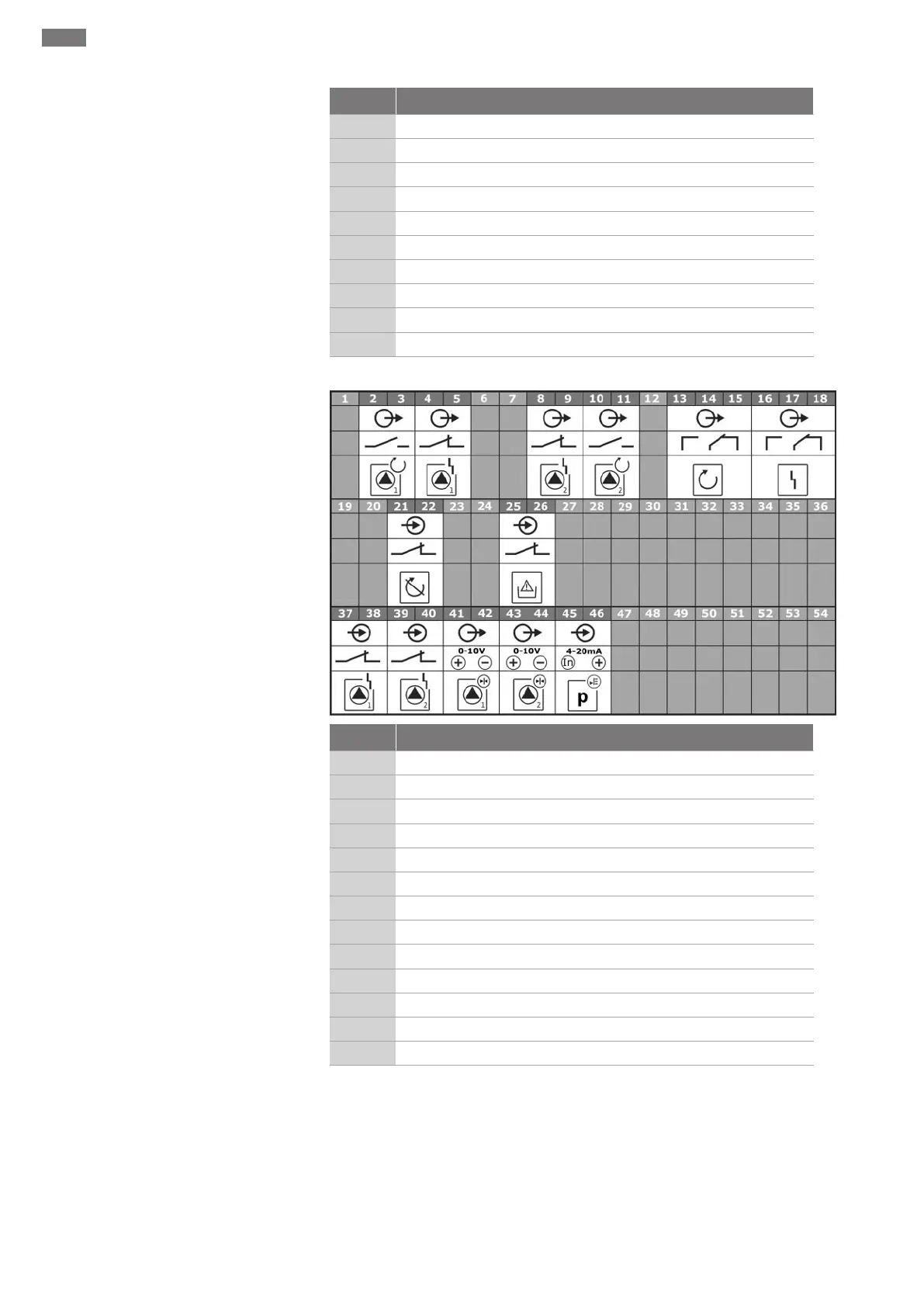

Schematy zacisków Wilo-Control ECe-B2...
Zacisk Funkcja
2/3
Wyjście: Indywidualna sygnalizacja pracy pompy 1
4/5
Wyjście: Indywidualna sygnalizacja awarii pompy 1
8/9
Wyjście: Indywidualna sygnalizacja awarii pompy 2
10/11
Wyjście: Indywidualna sygnalizacja pracy pompy 2
13/14/15
Wyjście: Zbiorcza sygnalizacja pracy
16/17/18
Wyjście: Zbiorcza sygnalizacja awarii
21/22
Wejście: Extern OFF
25/26
Wejście: Niedobór wody/zabezpieczenie przed suchobiegiem
37/38
Wejście: Komunikat o awarii przetwornica częstotliwości pompa 1
39/40
Wejście: Komunikat o awarii przetwornica częstotliwości pompa 2
41/42
Wyjście: Wartość zadana ciśnienia pompy 1
43/44
Wyjście: Wartość zadana ciśnienia pompy 2
45/46
Wejście: pasywny czujnik ciśnienia 4-20mA
