Załącznik pl
Instrukcja montażu i obsługi Wilo-Control EC/ECe-Booster 689

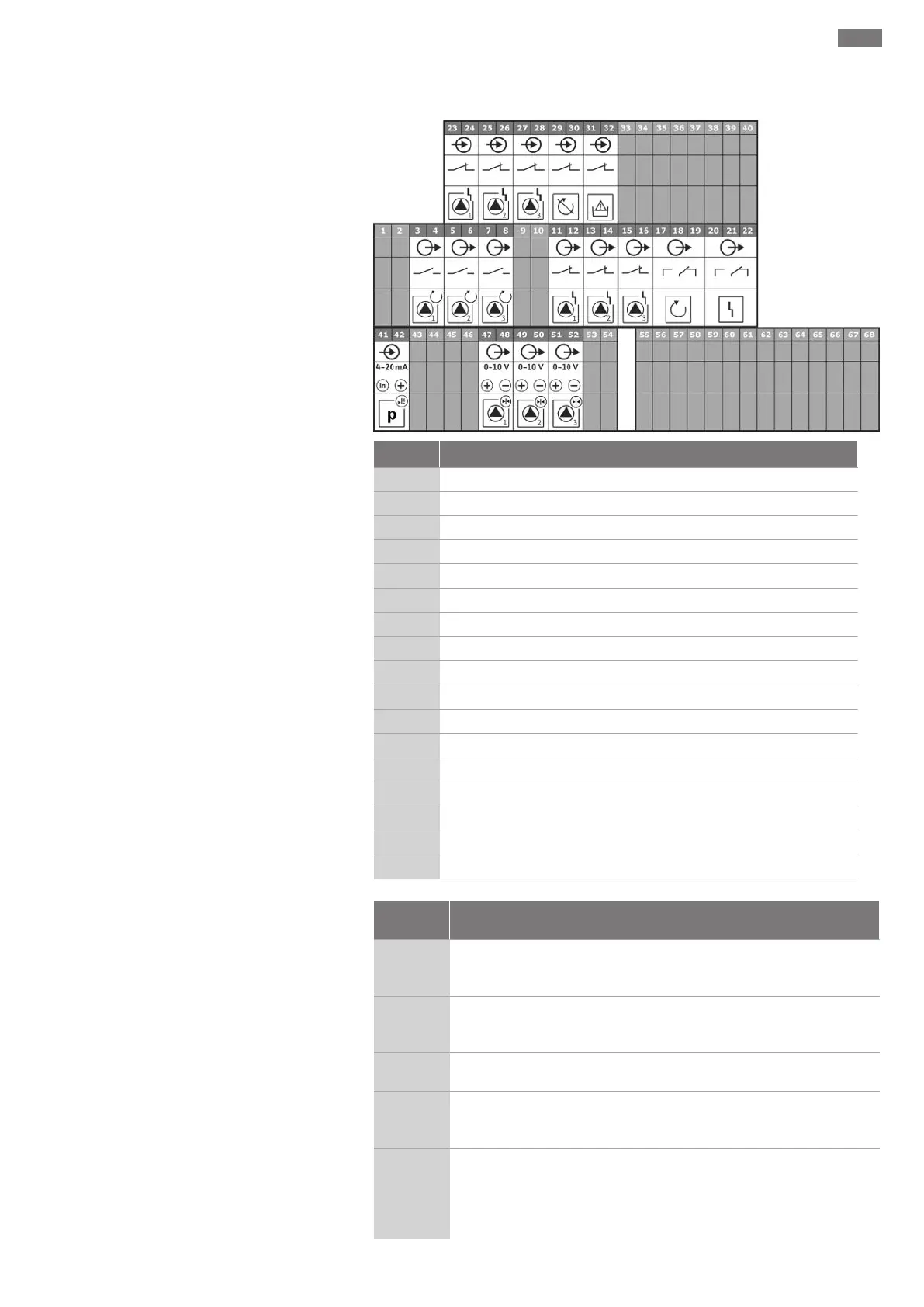

Schematy zacisków Wilo-Control ECe-B3...
Zacisk Funkcja
3/4
Wyjście: Indywidualna sygnalizacja pracy pompy 1
5/6
Wyjście: Indywidualna sygnalizacja pracy pompy 2
7/8
Wyjście: Indywidualna sygnalizacja pracy pompy 3
11/12
Wyjście: Indywidualna sygnalizacja awarii pompy 1
13/14
Wyjście: Indywidualna sygnalizacja awarii pompy 2
15/16
Wyjście: Indywidualna sygnalizacja awarii pompy 3
17/18/19
Wyjście: Zbiorcza sygnalizacja pracy
20/21/22
Wyjście: Zbiorcza sygnalizacja awarii
23/24
Wejście: Komunikat o awarii przetwornica częstotliwości pompa 1
25/26
Wejście: Komunikat o awarii przetwornica częstotliwości pompa 2
27/28
Wejście: Komunikat o awarii przetwornica częstotliwości pompa 3
29/30
Wejście: Extern OFF
31/32
Wejście: Niedobór wody/zabezpieczenie przed suchobiegiem
41/42
Wejście: pasywny czujnik ciśnienia 4-20mA
47/48
Wyjście: Wartość zadana ciśnienia pompy 1
49/50
Wyjście: Wartość zadana ciśnienia pompy 2
51/52
Wyjście: Wartość zadana ciśnienia pompy 3
13.4 ModBus: Typy danych
Typ da-
nych
Opis
INT16
Liczba całkowita zzakresu od -32768 do 32767.
Zakres liczb faktycznie wykorzystywany dla konkretnego punktu danych
może się różnić.
UINT16
Liczba całkowita bez znaku zzakresu od 0 do 65535.
Zakres liczb faktycznie wykorzystywany dla konkretnego punktu danych
może się różnić.
ENUM
Jest to wyliczenie. Możliwe jest ustawienie tylko jednej zwartości poda-
nych wparametrach.
BOOL
Wartość boolowska to parametr odokładnie dwóch stanach (0 – fałsz/
false i 1 – prawda/true). Zasadniczo wszystkie wartości większe od zera
traktowane są jako true.
BITMAP*
Zbiór 16 wartości boolowskich (bitów). Wartości te są indeksowane od 0
do 15. Liczba odczytywana lub zapisywana wrejestrze jest sumą wszyst-
kich bitów owartości 1 x 2 ipodniesionej do potęgi równej jej indeksowi.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
