Wilo Control EC-Booster User Manual

pt Instalação
704 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

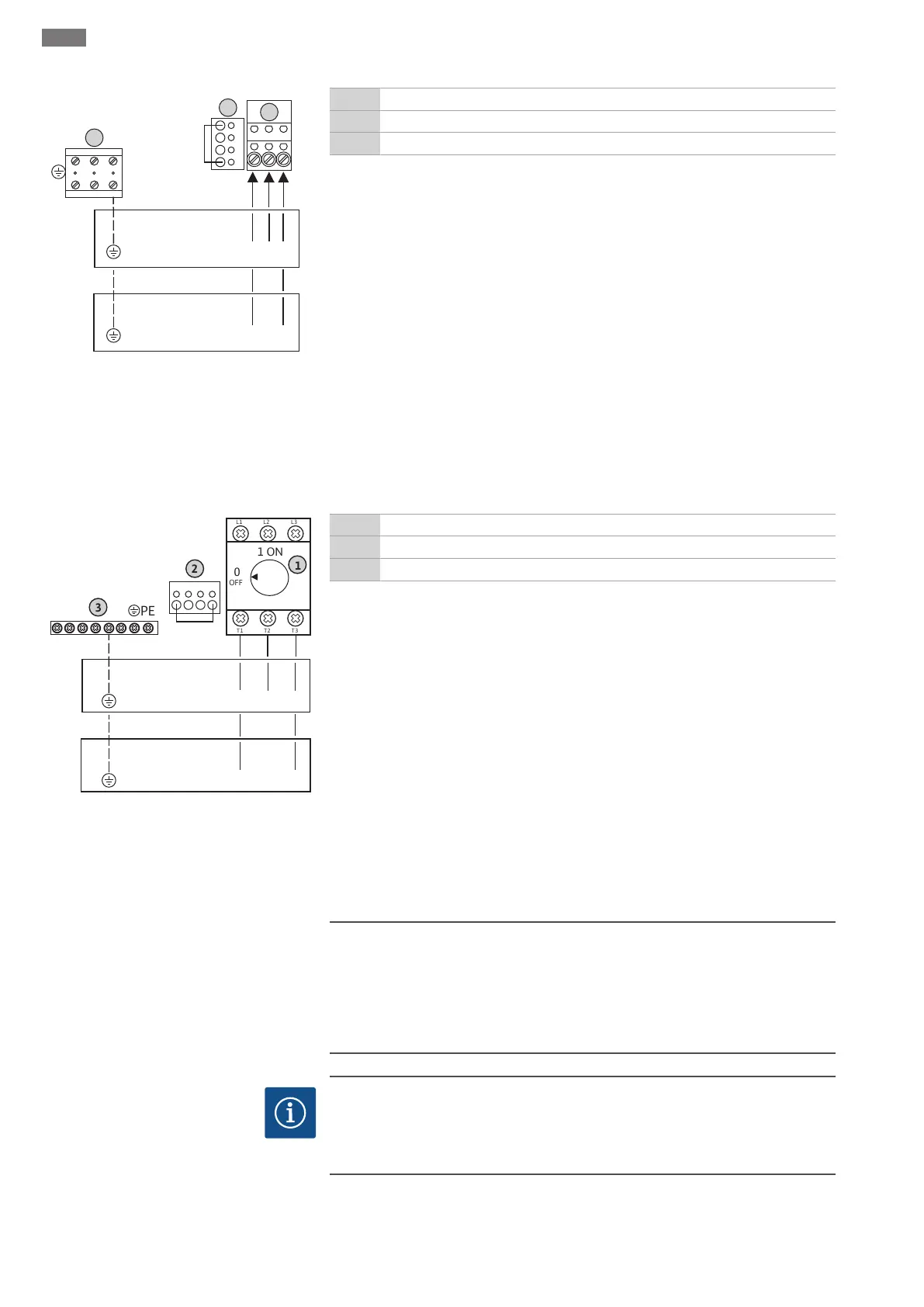

Fig.6: Ligação de rede Wilo-Control EC-B 1.../
EC-B 2...
1 Calha de terminais: Ligação de rede
2 Regulação da tensão
3 Calha de terminais: Terra (PE)
Ligação de rede 1~230V:
▪Cabo: 3 fios
▪Fio: L, N, PE
▪Regulação da tensão: Ponte 230/COM
Ligação de rede 3~230V:
▪Cabo: 4 fios
▪Fio: L1, L2, L3, PE
▪Regulação da tensão: Ponte 230/COM
Ligação de rede 3~380V:
▪Cabo: 4 fios
▪Fio: L1, L2, L3, PE
▪Regulação da tensão: Ponte 380/COM
Ligação de rede 3~400V:
▪Cabo: 4 fios
▪Fio: L1, L2, L3, PE
▪Regulação da tensão: Ponte 400/COM (regulação de fábrica)
Cabos de ligação colocados no local devem ser introduzidos e fixados através do
prensa-fios. Ligar o fio ao interruptor principal de acordo com o esquema de ligações.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Ligação de rede Wilo-Control EC-B 3...
1 Interruptor principal
2 Regulação da tensão
3 Calha de terminais: Terra (PE)
Ligação de rede 1~230V:
▪Cabo: 3 fios
▪Fio: L, N, PE
▪Regulação da tensão: Ponte 230/COM
Ligação de rede 3~230V:
▪Cabo: 4 fios
▪Fio: L1, L2, L3, PE
▪Regulação da tensão: Ponte 230/COM
Ligação de rede 3~380V:
▪Cabo: 4 fios
▪Fio: L1, L2, L3, PE
▪Regulação da tensão: Ponte 380/COM
Ligação de rede 3~400V:
▪Cabo: 4 fios
▪Fio: L1, L2, L3, PE
▪Regulação da tensão: Ponte 400/COM (regulação de fábrica)
6.5.4 Ligação de rede do aparelho de
distribuição: Control ECe-Booster
CUIDADO
Danos materiais devido a ajuste de tensão errado!
Pode-se ligar o aparelho de distribuição a diferentes tensões. Mas a tensão de
comando tem de ser sempre 230V. Portanto, a ponte de cabos vem ajustada de
fábrica para a tensão de rede correta. A ponte de cabos não pode ser alterada! Caso o
ajuste da tensão esteja incorreto, o aparelho de distribuição é danificado!
AVISO
É necessário um condutor neutro
É necessário um condutor neutro na ligação de rede para o funcionamento correto
do comando.
Cabos de ligação colocados no local devem ser introduzidos e fixados através do
prensa-fios. Ligar o fio ao interruptor principal de acordo com o esquema de ligações.
